A Gradiometric Magnetic Force Sensor Immune to Stray Magnetic Fields for Robotic Hands and Grippers
Published

July 11, 2025

  • Paper Link
  • Post Link
  1. ๊ธฐ์กด ์ž๊ธฐ ํž˜ ์„ผ์„œ๋Š” ์™ธ๋ถ€ ์ž๊ธฐ์žฅ ๊ฐ„์„ญ์— ์ทจ์•ฝํ•˜์—ฌ ์ธก์ • ์ •ํ™•๋„๊ฐ€ ๋–จ์–ด์ง‘๋‹ˆ๋‹ค.
  2. ๋ณธ ๋…ผ๋ฌธ์€ ๋‹ค์ค‘ ํ”ฝ์…€์„ ์ด์šฉํ•ด ์ž๊ธฐ์žฅ ๊ตฌ๋ฐฐ๋ฅผ ์ธก์ •ํ•จ์œผ๋กœ์จ ์™ธ๋ถ€ ์ž๊ธฐ์žฅ์— ๋ฉด์—ญ์ธ ์ƒˆ๋กœ์šด ์„ผ์„œ ๋””์ž์ธ์„ ์ œ์‹œํ•ฉ๋‹ˆ๋‹ค.
  3. ์ด ์„ผ์„œ๋Š” ์™ธ๋ถ€ ์ž๊ธฐ์žฅ ์˜ํ–ฅ ์—†์ด ์šฐ์ˆ˜ํ•œ ํž˜ ๋ถ„ํ•ด๋Šฅ๊ณผ ์˜จ๋„ ๋ณด์ƒ ๊ธฐ๋Šฅ์„ ์œ ์ง€ํ•˜๋ฉฐ, ๋กœ๋ด‡ ์† ์ ์šฉ ์‹œ ๊ฐ•๊ฑดํ•œ ์„ฑ๋Šฅ์„ ์ž…์ฆํ–ˆ์Šต๋‹ˆ๋‹ค.

1 Brief Review

๋ณธ ๋…ผ๋ฌธ์€ ๋กœ๋ด‡ ์†๊ณผ ๊ทธ๋ฆฌํผ๋ฅผ ์œ„ํ•œ ๋ฏธ์„ธ ์ž์žฅ(stray magnetic fields) ๊ฐ„์„ญ์— ๊ฐ•ํ•œ ์ž๊ธฐ๋ ฅ ์„ผ์„œ(Gradiometric Magnetic Force Sensor Immune to Stray Magnetic Fields)๋ฅผ ์ œ์•ˆํ•ฉ๋‹ˆ๋‹ค. ๊ธฐ์กด์˜ ์ž๊ธฐ๋ ฅ ์„ผ์„œ๋Š” ์—˜๋ผ์Šคํ† ๋จธ์— ๋‚ด์žฅ๋œ ์ž์„์˜ ๋ณ€์œ„๋ฅผ ๋‹จ์ผ ์ž๊ธฐ ํ”ฝ์…€(magnetometer)๋กœ ์ธก์ •ํ•˜์—ฌ 3D ํž˜์„ ๊ฐ์ง€ํ•˜๋Š” ๋ฐฉ์‹์ด์—ˆ์Šต๋‹ˆ๋‹ค. ์ด ๋ฐฉ์‹์€ ๋ฏธ์„ธ ์ž์žฅ์— ๋งค์šฐ ์ทจ์•ฝํ•˜์—ฌ, ์ง€๊ตฌ ์ž๊ธฐ์žฅ, ๋ชจํ„ฐ ๋˜๋Š” ๊ทผ์ฒ˜ ์ž์„์œผ๋กœ ์ธํ•œ ์ž๊ธฐ์žฅ์ด ์ธก์ •๊ฐ’์— ์ง์ ‘ ์œ ์ž…๋˜์–ด ํž˜ ์ธก์ • ์ •ํ™•๋„๋ฅผ ์ €ํ•ดํ•˜๋Š” ๋ฌธ์ œ๊ฐ€ ์žˆ์—ˆ์Šต๋‹ˆ๋‹ค.

์ œ์•ˆ๋œ ์„ผ์„œ๋Š” ์ด๋Ÿฌํ•œ ๋ฌธ์ œ๋ฅผ ํ•ด๊ฒฐํ•˜๊ธฐ ์œ„ํ•ด โ€˜gradiometricโ€™ ๊ฐœ๋…์„ ๋„์ž…ํ•ฉ๋‹ˆ๋‹ค. ๋‹จ์ผ ์นฉ ํŒจํ‚ค์ง€ ๋‚ด์— ์—ฌ๋Ÿฌ ๊ฐœ์˜ ์ž๊ธฐ ํ”ฝ์…€์„ ํ†ตํ•ฉํ•˜์—ฌ, ์ ˆ๋Œ€ ์ž๊ธฐ์žฅ ๊ฐ’์ด ์•„๋‹Œ ํ”ฝ์…€ ๊ฐ„์˜ ์ž๊ธฐ์žฅ ์ฐจ์ด, ์ฆ‰ ์ž๊ธฐ์žฅ์˜ gradient๋ฅผ ์ธก์ •ํ•ฉ๋‹ˆ๋‹ค. ํ”„๋กœํ† ํƒ€์ž…์€ repurposed MLX90372 ์นฉ์„ ์‚ฌ์šฉํ–ˆ์œผ๋ฉฐ, ์ด ์นฉ์€ ํ•˜๋‚˜์˜ ํŒจํ‚ค์ง€์— 4๊ฐœ์˜ ์ž๊ธฐ ํ”ฝ์…€(๊ฐ ํ”ฝ์…€์€ B_x, B_z ์ธก์ •)์„ ํฌํ•จํ•ฉ๋‹ˆ๋‹ค. ์ด ํ”ฝ์…€๋“ค์€ ์•ฝ 2 mm ๊ฐ„๊ฒฉ์œผ๋กœ ๋ฐฐ์น˜๋˜์–ด ๋ฐ€๋ฆฌ๋ฏธํ„ฐ ์Šค์ผ€์ผ์—์„œ ์ž๊ธฐ์žฅ gradient๋ฅผ ์ธก์ •ํ•ฉ๋‹ˆ๋‹ค. ์„ผ์„œ๋Š” ์†Œํ”„ํŠธ ์—˜๋ผ์Šคํ† ๋จธ(Dragon Skin 20)์™€ ๊ทธ ์•ˆ์— ๋‚ด์žฅ๋œ ์›ํ†ตํ˜• ์ž์„์œผ๋กœ ๊ตฌ์„ฑ๋ฉ๋‹ˆ๋‹ค. ์™ธ๋ถ€ ํž˜์— ์˜ํ•ด ์—˜๋ผ์Šคํ† ๋จธ๊ฐ€ ๋ณ€ํ˜•๋˜๋ฉด ์ž์„์ด ์›€์ง์—ฌ ์ž๊ธฐ์žฅ ํŒจํ„ด์ด ๋ณ€ํ™”ํ•˜๊ณ , ์ด ๋ณ€ํ™”๊ฐ€ ๋‹ค์ค‘ ํ”ฝ์…€์— ์˜ํ•ด ๊ฐ์ง€๋ฉ๋‹ˆ๋‹ค.

์„ผ์„œ์˜ ์‹ ํ˜ธ ์ฒ˜๋ฆฌ ๊ณผ์ •์€ ๋‹ค์Œ๊ณผ ๊ฐ™์Šต๋‹ˆ๋‹ค.

  1. Sensitivity Correction: ์˜จ์นฉ ์˜จ๋„ ์„ผ์„œ(T_{sensor}) ์ธก์ •๊ฐ’์„ ์‚ฌ์šฉํ•˜์—ฌ ํ™€ ํšจ๊ณผ์˜ ๋ฏผ๊ฐ๋„ ๋ณ€ํ™” ๋ฐ ์—˜๋ผ์Šคํ† ๋จธ์˜ ์—ดํŒฝ์ฐฝ/๊ฐ•์„ฑ ๋ณ€ํ™”๋ฅผ ๋ณด์ •ํ•ฉ๋‹ˆ๋‹ค. ๋ณด์ •๋œ ์ž๊ธฐ์žฅ(B_{corr})์€ ๋‹ค์Œ๊ณผ ๊ฐ™์Šต๋‹ˆ๋‹ค: B_{corr} = B_{raw}(1 + \alpha\Delta T) + \beta\Delta T ์—ฌ๊ธฐ์„œ \Delta T = T_{chip} - 35^\circ\text{C}์ด๋ฉฐ, \alpha, \beta๋Š” ์—˜๋ผ์Šคํ† ๋จธ ํŠน์„ฑ ๋ณ€ํ™”๋ฅผ ๋ณด์ƒํ•˜๋Š” ์ƒ์ˆ˜์ž…๋‹ˆ๋‹ค.
  2. Mean Removal: 4๊ฐœ ํ”ฝ์…€์—์„œ ์ธก์ •๋œ B_x ์„ฑ๋ถ„๋“ค์˜ ํ‰๊ท  B_{mean,x}์™€ B_z ์„ฑ๋ถ„๋“ค์˜ ํ‰๊ท  B_{mean,z}๋ฅผ ๊ณ„์‚ฐํ•˜์—ฌ ๊ฐ ํ”ฝ์…€์˜ B_x, B_z ์ธก์ •๊ฐ’์—์„œ ๋นผ์ค๋‹ˆ๋‹ค. ์ด๋Š” ๊ท ์ผํ•œ ๋ฏธ์„ธ ์ž์žฅ ์„ฑ๋ถ„์„ ์ œ๊ฑฐํ•˜๊ณ  ์ž๊ธฐ์žฅ์˜ ์ฐจ์ด(\Delta B_x/\Delta x, \Delta B_z/\Delta x ๋“ฑ gradients์˜ ์œ ํ•œ ์ฐจ๋ถ„ ๊ทผ์‚ฌ)๋งŒ ๋‚จ๊น๋‹ˆ๋‹ค.
  3. Feature Augmentation: ๊ฐ ํ”ฝ์…€์˜ ์ž๊ธฐ์žฅ ๋ฒกํ„ฐ ํฌ๊ธฐ B_{norm,i} = \sqrt{B_{x,i}^2 + B_{z,i}^2}๋ฅผ ๊ณ„์‚ฐํ•˜์—ฌ ์ƒˆ๋กœ์šด ํŠน์ง•์œผ๋กœ ์ถ”๊ฐ€ํ•ฉ๋‹ˆ๋‹ค. ์ด ๋‹จ๊ณ„ ํ›„ ์ด 12๊ฐœ์˜ ํŠน์ง• ๋ฒกํ„ฐ๊ฐ€ ์ƒ์„ฑ๋ฉ๋‹ˆ๋‹ค.
  4. Polynomial Augmentation: 12๊ฐœ์˜ ํŠน์ง• ๋ฒกํ„ฐ์˜ ๋ชจ๋“  2์ฐจ ๋‹คํ•ญ์‹ ์กฐํ•ฉ(์ƒํ˜ธํ•ญ ํฌํ•จ)๊ณผ ๋ฐ”์ด์–ด์Šค ํ•ญ(1)์„ ์ƒ์„ฑํ•˜์—ฌ ์ด 91๊ฐœ์˜ ํŠน์ง• ๋ฒกํ„ฐ๋ฅผ ์–ป์Šต๋‹ˆ๋‹ค.
  5. Inference: 91์ฐจ์› ํŠน์ง• ๋ฒกํ„ฐ์— ์บ˜๋ฆฌ๋ธŒ๋ ˆ์ด์…˜์„ ํ†ตํ•ด ์–ป์€ 91x5 ํฌ๊ธฐ์˜ ๊ฐ€์ค‘์น˜ ํ–‰๋ ฌ(M_{weights})์„ ๊ณฑํ•˜์—ฌ 3D ํž˜(F_x, F_y, F_z) ๋ฐ 2D ํ† ํฌ(T_x, T_y)๋ฅผ ์ถœ๋ ฅํ•ฉ๋‹ˆ๋‹ค.

์„ผ์„œ ์บ˜๋ฆฌ๋ธŒ๋ ˆ์ด์…˜์€ ATI nano17 ๋ ˆํผ๋Ÿฐ์Šค ๋กœ๋“œ์…€๊ณผ 3์ถ• ์ด๋™ ํ”Œ๋žซํผ์„ ์‚ฌ์šฉํ•˜์—ฌ ์ˆ˜ํ–‰๋˜์—ˆ์œผ๋ฉฐ, ์ด 13,000๊ฐœ์˜ ๋ฐ์ดํ„ฐ์…‹์„ ๊ธฐ๋ฐ˜์œผ๋กœ ๋‹คํ•ญ์‹ ๋ชจ๋ธ ๊ฐ€์ค‘์น˜ ํ–‰๋ ฌ์„ ํ•™์Šตํ–ˆ์Šต๋‹ˆ๋‹ค. ํ•™์Šต ๊ฒฐ๊ณผ๋Š” F_z (0.996), F_x (0.966), F_y (0.949)์˜ ๋†’์€ ๊ฒฐ์ •๊ณ„์ˆ˜(Rยฒ)๋ฅผ ๋ณด์—ฌ์ฃผ์—ˆ์Šต๋‹ˆ๋‹ค.

ํ•ต์‹ฌ ์‹คํ—˜ ๊ฒฐ๊ณผ๋Š” ๋‹ค์Œ๊ณผ ๊ฐ™์Šต๋‹ˆ๋‹ค.

  • ๋ฏธ์„ธ ์ž์žฅ ๋‚ด์„ฑ (Stray-Field Immunity): ยฑ2 mT์˜ ๊ท ์ผ ์™ธ๋ถ€ ์ž๊ธฐ์žฅ ํ•˜์—์„œ ํ…Œ์ŠคํŠธ ๊ฒฐ๊ณผ, ๋ฏธ์„ธ ์ž์žฅ ์˜ค์ฐจ๋Š” ์ „์ฒด ์Šค์ผ€์ผ(2 N)์˜ 0.3% ์ด๋‚ด๋กœ ์ œํ•œ๋˜์—ˆ์Šต๋‹ˆ๋‹ค. ์ด๋Š” ๊ธฐ์กด ๋‹จ์ผ ํ”ฝ์…€ ๋ฐฉ์‹(์—๋ฎฌ๋ ˆ์ด์…˜ ๊ฒฐ๊ณผ ์•ฝ 20% ์˜ค์ฐจ) ๋Œ€๋น„ ์•ฝ ๋‘ ์ž๋ฆฟ์ˆ˜ ํ–ฅ์ƒ๋œ ์„ฑ๋Šฅ์ž…๋‹ˆ๋‹ค.
  • ํž˜ ๋ถ„ํ•ด๋Šฅ (Force Resolution): ๋ฌด๋ถ€ํ•˜ ์ƒํƒœ์—์„œ 2.7 mN์˜ RMS ํž˜ ๋ถ„ํ•ด๋Šฅ์„ ๋‹ฌ์„ฑํ–ˆ์Šต๋‹ˆ๋‹ค. ์ด๋Š” ๋กœ๋ด‡ ์ด‰๊ฐ ์„ผ์„œ ์š”๊ตฌ ์‚ฌ์–‘(10 mN)์„ ๋งŒ์กฑํ•˜๋Š” ์ˆ˜์ค€์ด๋ฉฐ, ๋ฏธ์„ธ ์ž์žฅ ๋‚ด์„ฑ์„ ์ œ๊ณตํ•จ์—๋„ ๊ธฐ์กด ์„ผ์„œ์™€ ๊ฒฝ์Ÿ์ ์ธ ์„ฑ๋Šฅ์ž…๋‹ˆ๋‹ค.
  • ์—ด ๋“œ๋ฆฌํ”„ํŠธ ๋ณด์ƒ (Thermal Drift Compensation): 0โ€“50ยฐC ๋ฒ”์œ„์—์„œ ์˜จ์นฉ ์˜จ๋„ ์„ผ์„œ๋ฅผ ํ™œ์šฉํ•œ ๋ณด์ • ์•Œ๊ณ ๋ฆฌ์ฆ˜์ด ์—˜๋ผ์Šคํ† ๋จธ ํŠน์„ฑ ๋ณ€ํ™”๋กœ ์ธํ•œ ํž˜ ์ธก์ •๊ฐ’์˜ ๋“œ๋ฆฌํ”„ํŠธ๋ฅผ ํšจ๊ณผ์ ์œผ๋กœ ๋ณด์ƒํ•จ์„ ์ž…์ฆํ–ˆ์Šต๋‹ˆ๋‹ค.
  • ๋กœ๋ด‡ ํ•ธ๋“œ ํ†ตํ•ฉ (Robotic Hand Integration): qb SoftHand ๋กœ๋ด‡์— ์„ผ์„œ๋ฅผ ํ†ตํ•ฉํ•˜์—ฌ ๊ทผ์ฒ˜์˜ ๊ฐ•ํ•œ ์ž์„(๋ฏธ์„ธ ์ž์žฅ ์•ฝ 3 mT) ์กด์žฌ ํ•˜์—์„œ๋„ ํ’์„ ์„ ์•ˆ์ •์ ์œผ๋กœ ์žก๋Š” ํž˜ ์ œ์–ด๋ฅผ ์‹œ์—ฐํ–ˆ์Šต๋‹ˆ๋‹ค. ๋ฐ˜๋ฉด ๊ธฐ์กด ๋‹จ์ผ ํ”ฝ์…€ ๋ฐฉ์‹์€ ๋ฏธ์„ธ ์ž์žฅ์— ์˜ํ•ด ์ œ์–ด๊ฐ€ ์‹คํŒจํ–ˆ์Šต๋‹ˆ๋‹ค.

๊ฒฐ๋ก ์ ์œผ๋กœ ๋ณธ ๋…ผ๋ฌธ์€ ๊ธฐ์กด ์ž๊ธฐ๋ ฅ ์„ผ์„œ์˜ ์žฅ์ (3D ํž˜ ๊ฐ์ง€, ๋ถ€๋“œ๋Ÿฌ์›€, ์†Œํ˜•, ๋น„์šฉ ํšจ์œจ์„ฑ)์„ ์œ ์ง€ํ•˜๋ฉด์„œ, ๋‹ค์ค‘ ํ”ฝ์…€ gradiometric ๊ฐœ๋…์„ ํ†ตํ•ด ์‹ค์„ธ๊ณ„ ํ™˜๊ฒฝ์—์„œ ์น˜๋ช…์ ์ธ ์•ฝ์ ์ด์—ˆ๋˜ ๋ฏธ์„ธ ์ž์žฅ ๊ฐ„์„ญ ๋ฌธ์ œ๋ฅผ ํšจ๊ณผ์ ์œผ๋กœ ํ•ด๊ฒฐํ•˜์—ฌ ๋กœ๋ด‡ ํž˜ ๊ฐ์ง€์˜ ๊ฐ•๊ฑด์„ฑ์„ ํฌ๊ฒŒ ํ–ฅ์ƒ์‹œ์ผฐ์Šต๋‹ˆ๋‹ค.


2 Detail Review

๊ทธ๋ž˜๋””์˜ค๋ฉ”ํŠธ๋ฆญ ์ž๊ธฐ ํž˜ ์„ผ์„œ ์‹ฌ์ธต ๋ฆฌ๋ทฐ: ์™ธ๋ž€ ์ž๊ธฐ์žฅ์— ๋ฉด์—ญ์ธ ๋กœ๋ด‡ ์†/๊ทธ๋ฆฌํผ์šฉ ์ด‰๊ฐ ์„ผ์„œ

2.1 ์„œ๋ก

๋กœ๋ด‡์ด ์ธ๊ฐ„ ์ˆ˜์ค€์˜ ์„ฌ์„ธํ•จ์œผ๋กœ ๋ฌผ์ฒด๋ฅผ ๋‹ค๋ฃจ๋ ค๋ฉด ์ด‰๊ฐ ์„ผ์„œ๋ฅผ ํ†ตํ•œ ์ •๋ฐ€ํ•œ ํž˜ ์ œ์–ด๊ฐ€ ํ•„์ˆ˜์ ์ž…๋‹ˆ๋‹ค. ์‹œ๊ฐ ์„ผ์‹ฑ๋งŒ์œผ๋กœ๋Š” ํ•œ๊ณ„๊ฐ€ ์žˆ๊ธฐ ๋•Œ๋ฌธ์—, ์ ‘์ด‰ ์ง€์ ์—์„œ์˜ ์ˆ˜์ง(normal) ๋ฐ ์ˆ˜ํ‰ ๋ฐฉํ–ฅ(tangential) ํž˜ ์ •๋ณด๋ฅผ ์–ป์–ด ๋ฏธ๋„๋Ÿผ ๊ฐ์ง€์™€ ์ •๋ฐ€ ํž˜ ์ œ์–ด๋ฅผ ์ˆ˜ํ–‰ํ•ด์•ผ ํ•ฉ๋‹ˆ๋‹ค. ์ด๋ฅผ ํ†ตํ•ด ๋กœ๋ด‡์€ ๊นจ์ง€๊ธฐ ์‰ฌ์šด ๋ฌผ์ฒด๋„ ์•ˆ์ „ํ•˜๊ฒŒ ์žก๊ฑฐ๋‚˜, ๋ฏธ์ง€ ๋ฌผ์ฒด์˜ ๋ฌด๊ฒŒ๋ฅผ ์ถ”์ •ํ•˜๊ณ , ์‚ฌ๋žŒ๊ณผ์˜ ์•ˆ์ „ํ•œ ์ƒํ˜ธ์ž‘์šฉ๋„ ๊ฐ€๋Šฅํ•ด์ง‘๋‹ˆ๋‹ค. ์ธ๊ฐ„ ์ด‰๊ฐ์˜ ์„ฑ๋Šฅ์„ ๊ณ ๋ คํ•œ ๋กœ๋ด‡์šฉ ์ด‰๊ฐ ์„ผ์„œ์˜ ๋ชฉํ‘œ ์‚ฌ์–‘์œผ๋กœ๋Š”, ์•ฝ 10 mN(1 ๊ทธ๋žจ ์ •๋„ ๋ฌด๊ฒŒ) ์ˆ˜์ค€์˜ ํž˜ ๋ถ„ํ•ด๋Šฅ, 5 mm ๊ฐ„๊ฒฉ์˜ ๊ณต๊ฐ„ ํ•ด์ƒ๋„, 3์ถ•(force 3D ๋ฒกํ„ฐ) ์ธก์ •, 1000:1์˜ ๋‹ค์ด๋‚˜๋ฏน ๋ ˆ์ธ์ง€, 1 ms ์‘๋‹ต์†๋„ ๋“ฑ์ด ์ œ์‹œ๋˜์–ด ์žˆ์Šต๋‹ˆ๋‹ค. ๋˜ํ•œ ์„ผ์„œ ํ‘œ๋ฉด์€ ํ”ผ๋ถ€์ฒ˜๋Ÿผ ๋ถ€๋“œ๋Ÿฌ์›Œ์•ผ ํ•˜๋ฉฐ ์ ‘์ด‰๋ฉด์ ์„ ๋„“ํžˆ๊ธฐ ์œ„ํ•ด ์ผ์ • ์ˆ˜์ค€์˜ ์œ ์—ฐ์„ฑ(compliance)์„ ๊ฐ€์ ธ์•ผ ํ•ฉ๋‹ˆ๋‹ค. ๊ด€์ ˆ์— ์žฅ์ฐฉ๋˜๋Š” ๊ฒฝ์„ฑ 6์ถ• ํž˜-ํ† ํฌ ์„ผ์„œ์™€ ๋‹ฌ๋ฆฌ, ์†๊ฐ€๋ฝ ๋ ํ”ผ๋ถ€ ํ‘œ๋ฉด์— ๋ถ„์‚ฐ ๋ฐฐ์น˜๋  ๋ถ€๋“œ๋Ÿฌ์šด ์ด‰๊ฐ ์„ผ์„œ ๊ธฐ์ˆ ์ด ์š”๊ตฌ๋ฉ๋‹ˆ๋‹ค.

ํ˜„์žฌ๊นŒ์ง€ ๋‹ค์–‘ํ•œ ์ด‰๊ฐ ์„ผ์„œ ๊ธฐ์ˆ ๋“ค์ด ์—ฐ๊ตฌ๋˜์–ด ์™”์Šต๋‹ˆ๋‹ค. ์˜ˆ๋ฅผ ๋“ค์–ด, ์œ ์ฒด(microfluid) ์••๋ ฅ ๋˜๋Š” ์ €ํ•ญ ๋ณ€ํ™”๋ฅผ ์ด์šฉํ•œ ์„ผ์„œ๋“ค์€ ์†๊ฐ€๋ฝ ์ „์ฒด๋ฅผ ๋‘˜๋Ÿฌ์‹ผ ๋ถ„์‚ฐํ˜• ์ด‰๊ฐ ํ”ผ๋ถ€๋ฅผ ๊ตฌํ˜„ํ•  ์ˆ˜ ์žˆ์ง€๋งŒ, ๊ตญ์†Œ์ ์ธ 3์ถ• ํž˜์„ ์ง์ ‘ ์ธก์ •ํ•˜์ง€๋Š” ๋ชปํ•ฉ๋‹ˆ๋‹ค. ์นด๋ฉ”๋ผ ๊ธฐ๋ฐ˜์˜ ๊ด‘ํ•™ ์ด‰๊ฐ ์„ผ์„œ(์˜ˆ: GelSight, NeuroTac)๋Š” ๋†’์€ ํ•ด์ƒ๋„๋กœ ์ ‘์ด‰๋ฉด ๋ณ€ํ˜•์„ ์ธก์ •ํ•˜์—ฌ ๋ฌผ์ฒด์˜ ํŒจํ„ด์ด๋‚˜ ์งˆ๊ฐ์„ ์ธ์‹ํ•  ์ˆ˜ ์žˆ์œผ๋‚˜, ๋ถ€ํ”ผ๊ฐ€ ํฌ๊ณ  ๋ฐ์ดํ„ฐ ์ฒ˜๋ฆฌ๋Ÿ‰์ด ๋งŽ์œผ๋ฉฐ ์ „๋ ฅ ์†Œ๋ชจ๋„ ์ƒ๋‹นํ•ฉ๋‹ˆ๋‹ค. ํฌํ† ๋‹ค์ด์˜ค๋“œ 4๋ถ„ํ•  ๊ฒ€์ถœ๊ธฐ๋ฅผ ์ด์šฉํ•œ ์ƒ์—… ์„ผ์„œ(๊ตฌ OptoForce ๋“ฑ)๋Š” ์นด๋ฉ”๋ผ๋ณด๋‹ค ๊ฒฝ๋Ÿ‰ํ™”ํ–ˆ์œผ๋‚˜ ์—ฌ์ „ํžˆ ์ˆ˜๋ฐฑ mW ์ด์ƒ์˜ ์ „๋ ฅ์„ ์†Œ๋ชจํ•˜๋ฉฐ, ํ˜„์žฌ๋Š” ๋‹จํ’ˆ ํŒ๋งค๊ฐ€ ์ค‘๋‹จ๋˜์—ˆ์Šต๋‹ˆ๋‹ค. ์ž๊ธฐ ์„ผ์„œ ๊ธฐ๋ฐ˜ ์ด‰๊ฐ ์„ผ์„œ๋Š” ์ด๋Ÿฌํ•œ ๋Œ€์•ˆ์œผ๋กœ ์ฃผ๋ชฉ๋ฐ›์•„ ์™”์Šต๋‹ˆ๋‹ค. ์ž๊ธฐ์žฅ ๋ฐฉ์‹์€ ์ผ๋ฐ˜์ ์œผ๋กœ ์ž‘์€ 3์ถ• ์ž๊ธฐ ์„ผ์„œ ์นฉ๊ณผ ์ž์„, ๊ทธ๋ฆฌ๊ณ  ํƒ„์„ฑ์ฒด(elastomer)๋กœ ๊ตฌ์„ฑ๋˜๋ฉฐ, ํž˜์ด ๊ฐ€ํ•ด์ง€๋ฉด ์ž์„์ด ๋ฏธ์„ธ ๋ณ€์œ„ํ•˜์—ฌ ์ฃผ๋ณ€ ์ž๊ธฐ์žฅ์ด ๋ณ€ํ•˜๊ณ  ์ด๋ฅผ ์ธก์ •ํ•ด 3์ถ• ํž˜์„ ๊ณ„์‚ฐํ•ฉ๋‹ˆ๋‹ค. ์ด ๋ฐฉ์‹์€ ๊ตฌ์กฐ๊ฐ€ ๋‹จ์ˆœํ•˜๊ณ  ๋น„์šฉ ํšจ์œจ์ ์ด๋ฉฐ, ํ•œ ๊ฐœ์˜ ์นฉ๋งŒ์œผ๋กœ๋„ 3์ถ• ํž˜์„ ๊ฐ์ง€ํ•˜๋Š” ์ปดํŒฉํŠธํ•œ ํŒจํ‚ค์ง€๋ฅผ ๊ตฌํ˜„ํ•  ์ˆ˜ ์žˆ์–ด ๋‹ค์ˆ˜์˜ ์ด‰๊ฐ ํ”ฝ์…€(taxel) ๋ฐฐ์—ด์— ์ ํ•ฉํ•ฉ๋‹ˆ๋‹ค. ์‹ค์ œ๋กœ ์„ ํ–‰ ์—ฐ๊ตฌ๋“ค์—์„œ ๋‹จ์ผ ์„ผ์„œ์˜ ํž˜ ๋ถ„ํ•ด๋Šฅ์ด ์ˆ˜ mN ์ˆ˜์ค€(์ˆ˜์ง 1.42 mN, ์ „๋‹จ 0.71 mN)์— ๋„๋‹ฌํ•˜์˜€๊ณ , ์ด๋ฅผ 2ร—2 ๋ฐฐ์—ด๋กœ ํ™•์žฅํ•œ ์‚ฌ๋ก€๋‚˜ 4ร—4, ์ตœ๋Œ€ 24๊ฐœ์˜ ์„ผ์„œ๋ฅผ ์†๋์— ๋ถ„์‚ฐ ๋ฐฐ์น˜ํ•œ ์ž๊ธฐ ์ด‰๊ฐ ํ”ผ๋ถ€ ๊ตฌํ˜„๊นŒ์ง€ ๋ณด๊ณ ๋˜์—ˆ์Šต๋‹ˆ๋‹ค. ์ด๋Ÿฌํ•œ ์ž๊ธฐ ์ด‰๊ฐ ์„ผ์„œ๋Š” 3์ฐจ์› ํž˜ ๋ฒกํ„ฐ๋ฅผ ๋†’์€ ๊ฐ๋„๋กœ ์ธก์ •ํ•˜๊ณ  ์†Œํ˜•ํ™”๊ฐ€ ๊ฐ€๋Šฅํ•˜๋ฉฐ, ํ‘œ๋ฉด์„ ๋ถ€๋“œ๋Ÿฌ์šด ์‹ค๋ฆฌ์ฝ˜ ๋“ฑ์˜ ํƒ„์„ฑ ์žฌ์งˆ๋กœ ๋งŒ๋“ค์–ด ์ธ์ฒด ํ”ผ๋ถ€์™€ ์œ ์‚ฌํ•œ ์ด‰๊ฐ์„ ๊ฐ€์ง€๊ฒŒ ํ•  ์ˆ˜ ์žˆ๋‹ค๋Š” ์žฅ์ ์ด ์žˆ์Šต๋‹ˆ๋‹ค.

๊ทธ๋Ÿฌ๋‚˜ ๊ธฐ์กด์˜ ๋‹จ์ผ ์ž๊ธฐ ์„ผ์„œ ๊ธฐ๋ฐ˜ ์ด‰๊ฐ ์„ผ์„œ๋Š” ์น˜๋ช…์ ์ธ ์•ฝ์ ์ด ์žˆ์—ˆ๋Š”๋ฐ, ๋ฐ”๋กœ ์™ธ๋ถ€ ์ž๊ธฐ์žฅ ๊ต๋ž€(stray magnetic field)์— ๋งค์šฐ ๋ฏผ๊ฐํ•˜๋‹ค๋Š” ์ ์ž…๋‹ˆ๋‹ค. ์„ผ์„œ๊ฐ€ ์ธก์ •ํ•˜๋Š” ์ž๊ธฐ์žฅ์€ ์›๋ž˜ ํƒ„์„ฑ์ฒด ๋‚ด๋ถ€ ์ž์„์˜ ์œ„์น˜ ๋ณ€ํ™”๋กœ ์ธํ•œ ๊ฒƒ์ด์ง€๋งŒ, ์ฃผ๋ณ€์— ์กด์žฌํ•˜๋Š” ๋‹ค๋ฅธ ์ž์„์ด๋‚˜ ์ „๋ฅ˜์— ์˜ํ•œ ์ž๊ธฐ์žฅ์ด ์žˆ์œผ๋ฉด ์„ผ์„œ๋Š” ์ด๋ฅผ ๊ตฌ๋ถ„ํ•˜์ง€ ๋ชปํ•˜๊ณ  ํ•ฉ์ณ์„œ ์ธก์ •ํ•ด๋ฒ„๋ฆฝ๋‹ˆ๋‹ค. ์˜ˆ์ปจ๋Œ€ ์ง€๊ตฌ ์ž๊ธฐ์žฅ(์•ฝ 50 ฮผT)์ด๋‚˜ ๋กœ๋ด‡ ๊ตฌ๋™ ๋ชจํ„ฐ, ๊ฐ€๊นŒ์šด ์ž์„์—์„œ ๋ฐœ์ƒํ•˜๋Š” ํ•„๋“œ๋Š” ์„ผ์„œ ์ถœ๋ ฅ์— ๊ทธ๋Œ€๋กœ ๋”ํ•ด์ ธ, ์‹ค์ œ ์ ‘์ด‰๋ ฅ๊ณผ ๋ฌด๊ด€ํ•œ ์˜ค์ฐจ๋ฅผ ๋ฐœ์ƒ์‹œํ‚ต๋‹ˆ๋‹ค. ์‹คํ—˜์‹ค์ด ์•„๋‹Œ ์‹ค์ œ ํ™˜๊ฒฝ์˜ ๋กœ๋ด‡์—๋Š” ์ด๋Ÿฐ ์ž์† ๊ต๋ž€์ด ํ”ํ•˜๋ฏ€๋กœ, ๊ธฐ์กด ์ž๊ธฐ ์ด‰๊ฐ ์„ผ์„œ๋ฅผ ๋กœ๋ด‡์— ํƒ‘์žฌํ•  ๊ฒฝ์šฐ ์‹ ๋ขฐ์„ฑ ๋ฌธ์ œ๊ฐ€ ์ œ๊ธฐ๋˜์–ด ์™”์Šต๋‹ˆ๋‹ค. ์ผ๋ถ€ ์—ฐ๊ตฌ์—์„œ๋Š” ์ฝ”์ผ์„ ์ด์šฉํ•œ ์œ ๋„์‹ ๋ณด์ƒ ๋ฐฉ๋ฒ• ๋“ฑ์œผ๋กœ ์ €์ฃผํŒŒ ์™ธ๋ž€์„ ์ค„์ด๋ ค ํ–ˆ์œผ๋‚˜, ์„ผ์„œ ํฌ๊ธฐ๊ฐ€ 1 cm ์ด์ƒ ์ปค์ง€๊ณ  ์ฃผ๋ณ€ ๊ธˆ์†์—๋„ ๋ฏผ๊ฐํ•œ ๋‹จ์ ์ด ์žˆ์—ˆ์Šต๋‹ˆ๋‹ค. ์ด๋Ÿฌํ•œ ๋ฐฐ๊ฒฝ์—์„œ, 2022๋…„ RA-Letter ๋…ผ๋ฌธ โ€œA Gradiometric Magnetic Force Sensor Immune to Stray Magnetic Fields for Robotic Hands and Grippersโ€๋Š” ์™ธ๋ž€ ์ž๊ธฐ์žฅ์— ์˜ํ–ฅ์„ ๋ฐ›์ง€ ์•Š๋Š” ์ƒˆ๋กœ์šด ์ž๊ธฐ ์ด‰๊ฐ ์„ผ์„œ ์„ค๊ณ„๋ฅผ ์ œ์•ˆํ•˜์˜€์Šต๋‹ˆ๋‹ค. ์ด ์„ผ์„œ๋Š” ๋‹ค์ค‘ ํ”ฝ์…€ ์ž๊ธฐ ์„ผ์„œ ๊ตฌ์กฐ๋ฅผ ํ†ตํ•ด ์ž๊ธฐ์žฅ์˜ ๊ธฐ์šธ๊ธฐ(gradient)๋ฅผ ์ธก์ •ํ•จ์œผ๋กœ์จ ๊ท ์ผํ•œ ์™ธ๋ถ€ ์ž๊ธฐ ์‹ ํ˜ธ๋ฅผ ์ œ๊ฑฐํ•˜๋Š” ๋ฐฉ๋ฒ•์„ ์‚ฌ์šฉํ•ฉ๋‹ˆ๋‹ค. ์ดํ•˜์—์„œ๋Š” ํ•ด๋‹น ๋…ผ๋ฌธ์˜ ๊ธฐ์ˆ ์  ๋‚ด์šฉ๊ณผ ๊ธฐ์—ฌ๋ฅผ ์‹ฌ์ธต ๋ถ„์„ํ•˜๊ณ , ๊ธฐ์กด ๊ธฐ์ˆ ๊ณผ์˜ ๋น„๊ต, ํ•œ๊ณ„์  ๋ฐ ํ–ฅํ›„ ๋ฐœ์ „ ๋ฐฉํ–ฅ์„ ๋…ผ์˜ํ•ฉ๋‹ˆ๋‹ค.

2.2 ๊ธฐ์ˆ ์  ๊ฐœ์š”

1

๊ทธ๋ฆผ 1. ๋‹จ์ผ ํ”ฝ์…€ ๊ธฐ๋ฐ˜ ์ž๊ธฐ ํž˜ ์„ผ์„œ(์œ„)์™€ ๋‹ค์ค‘ ํ”ฝ์…€ ๊ทธ๋ž˜๋””์˜ค๋ฉ”ํŠธ๋ฆญ ์ž๊ธฐ ํž˜ ์„ผ์„œ(์•„๋ž˜) ๊ฐœ๋…๋„ ๋น„๊ต. ๊ธฐ์กด ๋ฐฉ์‹์€ ํ•˜๋‚˜์˜ 3์ถ• ์ž๊ธฐ ์„ผ์„œ๋กœ ์ž์„ ๋ณ€์œ„๋ฅผ ์ธก์ •ํ•˜๋ฏ€๋กœ ์™ธ๋ถ€ ๊ท ์ผ ์ž๊ธฐ์žฅ B_{\text{stray}}์— ์ทจ์•ฝํ•˜์—ฌ ํž˜ ์ถœ๋ ฅ์ด ๊ต๋ž€๋œ๋‹ค(์™ผ์ชฝ). ๋ฐ˜๋ฉด ์ƒˆ๋กœ์šด ๋‹ค์ค‘ ํ”ฝ์…€ ์„ผ์„œ๋Š” ๋™์ผํ•œ ํŒจํ‚ค์ง€ ๋‚ด 4๊ฐœ์˜ ์ž๊ธฐ ์„ผ์„œ ํ”ฝ์…€์„ ๋ฐฐ์น˜ํ•˜๊ณ , ๋‚ด๋ถ€์ ์œผ๋กœ ์ฐจ๋™ ์ธก์ •(differential measurement)**์„ ์ˆ˜ํ–‰ํ•˜์—ฌ ๊ท ์ผํ•œ ์™ธ๋ž€ ์ž๊ธฐ์žฅ์„ ์ƒ์‡„ํ•œ๋‹ค(์˜ค๋ฅธ์ชฝ).*

๊ทธ๋ž˜๋””์˜ค๋ฉ”ํŠธ๋ฆญ ์ž๊ธฐ ํž˜ ์„ผ์„œ(GMFS)๋Š” ํ•˜๋‚˜์˜ ์„ผ์„œ ๋ชจ๋“ˆ ์•ˆ์— ์—ฌ๋Ÿฌ ๊ฐœ์˜ ๋ฏธ์†Œ ์ž๊ธฐ ์„ผ์„œ ํ”ฝ์…€์„ ๊ฐ€๊นŒ์ด ๋ฐฐ์น˜ํ•˜์—ฌ, ์ถœ๋ ฅ ์‹ ํ˜ธ ๊ฐ„ ์ฐจ๋ถ„(differential)์„ ์ทจํ•˜๋Š” ๋ฐฉ์‹์œผ๋กœ ๋™์ž‘ํ•ฉ๋‹ˆ๋‹ค. ๋…ผ๋ฌธ์—์„œ๋Š” Melexis ์‚ฌ์˜ Triaxisยฎ ๊ธฐ๋ฐ˜ MLX90372 ์นฉ์„ ํ™œ์šฉํ–ˆ๋Š”๋ฐ, ์ด ์นฉ์€ 5 mm ร— 4.3 mm ร— 0.9 mm ํฌ๊ธฐ์˜ ์ž‘์€ ํŒจํ‚ค์ง€ ์•ˆ์— 2๊ฐœ์˜ CMOS ๋‹ค์ด(die)๋ฅผ ๋‹ด๊ณ  ์žˆ๊ณ , ๋‹ค์ด๋งˆ๋‹ค 2๊ฐœ์˜ ์ž๊ธฐ ํ”ฝ์…€์ด ๋ฐฐ์—ด๋˜์–ด ์žˆ์–ด ์ด 4๊ฐœ์˜ ํ”ฝ์…€์„ ์ œ๊ณตํ•ฉ๋‹ˆ๋‹ค. ํ”ฝ์…€ ๊ฐ„ ๊ฑฐ๋ฆฌ๋Š” ์•ฝ 2 mm์— ๋ถˆ๊ณผํ•˜์—ฌ, ์‹ค์งˆ์ ์œผ๋กœ ์ˆ˜ mm ๊ณต๊ฐ„ ํฌ๊ธฐ์—์„œ์˜ ์ž๊ธฐ์žฅ ๊ตฌ๋ฐฐ(gradient)๋ฅผ ์ธก์ •ํ•  ์ˆ˜ ์žˆ์Šต๋‹ˆ๋‹ค. ๊ฐ ํ”ฝ์…€์€ 2์ถ•์˜ ์ž๊ธฐ์žฅ ์„ฑ๋ถ„(์นฉ ํ‘œ๋ฉด์— ์ˆ˜์ง์ธ B_z ์ถ• ์„ฑ๋ถ„๊ณผ ํ•œ ๋ฐฉํ–ฅ์˜ ์ˆ˜ํ‰ ์„ฑ๋ถ„ B_x)์„ ์ธก์ •ํ•ฉ๋‹ˆ๋‹ค. (โ€ป MLX90372 ์นฉ์€ ๋‘ ๋ฒˆ์งธ ์ˆ˜ํ‰ ์ถ• B_y๋Š” ์ถœ๋ ฅํ•˜์ง€ ์•Š์ง€๋งŒ, ์ด๋Š” ์„ค๊ณ„์ƒ ํฐ ๋ฌธ์ œ๋Š” ์—†์—ˆ์Šต๋‹ˆ๋‹ค.) ์ด๋Ÿฌํ•œ ๋ฉ€ํ‹ฐํ”ฝ์…€ ์ž๊ธฐ ์„ผ์„œ IC ์œ„๋ฅผ ๋ถ€๋“œ๋Ÿฌ์šด ์‹ค๋ฆฌ์ฝ˜ ๊ณ„์—ด ํƒ„์„ฑ์ฒด(๋…ผ๋ฌธ์—์„œ๋Š” Smooth-On์‚ฌ์˜ Dragon Skin 20)๋ฅผ ๋ฎ๊ณ  ๊ทธ ๋‚ด๋ถ€์— ์†Œํ˜• ์›ํ˜• ์ž์„(๋„ค์˜ค๋””๋ฎด ์ž์„, ์ถ• ๋ฐฉํ–ฅ ์ž๊ธฐํ™”)์„ ๋งค๋ฆฝํ•ฉ๋‹ˆ๋‹ค. ์ด ๊ตฌ์กฐ๋Š” ๊ธฐ์กด ๋‹จ์ผ ์ž๊ธฐ ์ด‰๊ฐ ์„ผ์„œ์™€ ์œ ์‚ฌํ•˜๋‚˜, ํ•œ ํŒจํ‚ค์ง€ ์•ˆ์— ๋ณต์ˆ˜์˜ ์„ผ์„œ ํ”ฝ์…€์ด ์žˆ๋‹ค๋Š” ์ ์ด ๋‹ค๋ฆ…๋‹ˆ๋‹ค. ์™ธ๋ถ€์—์„œ ํƒ„์„ฑ์ฒด ํ‘œ๋ฉด์— ํž˜์ด ๊ฐ€ํ•ด์ง€๋ฉด, ์ž์„์ด ๋ฏธ์„ธํ•˜๊ฒŒ ์›€์ง์ด๋ฉด์„œ ์ฃผ๋ณ€ ์ž๊ธฐ์žฅ ๋ถ„ํฌ๊ฐ€ ๋ณ€ํ•ฉ๋‹ˆ๋‹ค. ์ด ๋ณ€ํ™”๋ฅผ ๋ฐ”๋กœ ์•„๋ž˜ ๋ฐฐ์น˜๋œ 4๊ฐœ์˜ ํ”ฝ์…€์ด ๊ฐ๊ธฐ ๋‹ค๋ฅธ ์œ„์น˜์—์„œ ๊ฐ์ง€ํ•˜์—ฌ, ์ž์„๊ณผ ํ”ฝ์…€๋“ค ๊ฐ„ ์œ„์น˜ ๊ด€๊ณ„ ๋ณ€ํ™”๋ฅผ ์ฝ์–ด๋‚ด๋Š” ๊ฒƒ์ž…๋‹ˆ๋‹ค.

์ž์„์˜ ๋ณ€์œ„๊ฐ€ ์ˆ˜์ง ๋ฐฉํ–ฅ์ผ ๋•Œ๋Š” ๋ชจ๋“  ํ”ฝ์…€์—์„œ ์ž์žฅ ์„ธ๊ธฐ๊ฐ€ ๊ฑฐ์˜ ๊ท ์ผํ•˜๊ฒŒ ์ฆ๊ฐ€ํ•˜๊ฑฐ๋‚˜ ๊ฐ์†Œํ•˜์ง€๋งŒ, ์„œ๋กœ ์ธ์ ‘ํ•œ ํ”ฝ์…€์˜ ์ถœ๋ ฅ ์ฐจ์ด๋ฅผ ๋ณด๋ฉด ํŠนํžˆ B_x ์„ฑ๋ถ„์˜ ๊ณต๊ฐ„ ๊ตฌ๋ฐฐ(โˆ‚B_x/โˆ‚x)๊ฐ€ ๋šœ๋ ทํ•˜๊ฒŒ ๋‚˜ํƒ€๋‚ฉ๋‹ˆ๋‹ค. ๋ฐ˜๋Œ€๋กœ ์ž์„์ด ์ธก๋ฉด ๋ฐฉํ–ฅ์œผ๋กœ ์ด๋™(์ „๋‹จ ํž˜ ์ž‘์šฉ)ํ•˜๋ฉด ํ”ฝ์…€๋งˆ๋‹ค ์ž์„๊ณผ์˜ ๊ฑฐ๋ฆฌ๊ฐ€ ๋‹ฌ๋ผ์ ธ์„œ B_z ์„ฑ๋ถ„ ๋ถ„ํฌ์— ์ฐจ๋“ฑ์ด ์ƒ๊ธฐ๊ณ , ์ฃผ๋กœ โˆ‚B_z/โˆ‚x ์„ฑ๋ถ„์ด ๋ณ€ํ™”ํ•ฉ๋‹ˆ๋‹ค. ๋‹ค์‹œ ๋งํ•ด, 4๊ฐœ์˜ ํ”ฝ์…€์ด ์œ„์น˜๋ณ„ ์ž๊ธฐ์žฅ ๋ณ€ํ™”๋ฅผ ๋™์‹œ์— ์ธก์ •ํ•จ์œผ๋กœ์จ ์ž์„์˜ 3์ฐจ์› ์ด๋™์„ ์ถ”์ •ํ•  ์ˆ˜ ์žˆ์Šต๋‹ˆ๋‹ค. ๊ทธ๋ฆผ 1์˜ ๊ฐœ๋…๋„์—์„œ ๋ณด์ด๋“ฏ, ์ด๋Ÿฌํ•œ ๊ณต๊ฐ„ ๊ตฌ๋ฐฐ ์‹ ํ˜ธ๋Š” ๊ณต๊ฐ„ ์ „์ฒด์— ๊ณ ๋ฅด๊ฒŒ ๋ฏธ์น˜๋Š” ์™ธ๋ž€ ์ž๊ธฐ์žฅ์— ๋Œ€ํ•ด์„œ๋Š” ๋ชจ๋‘ ๋™์ผํ•˜๊ฒŒ ๋‚˜ํƒ€๋‚˜๋ฏ€๋กœ, ํ”ฝ์…€ ๊ฐ„ ํ‰๊ท ๊ฐ’์„ ๋นผ์ฃผ๋ฉด ์ƒ์‡„๋ฉ๋‹ˆ๋‹ค. ๊ฒฐ๊ณผ์ ์œผ๋กœ ์„ผ์„œ๋Š” ์ž์„์˜ ์œ„์น˜ ๋ณ€ํ™”๋กœ ์ธํ•œ ๊ตญ์†Œ์ ์ธ ์ž๊ธฐ์žฅ ๋ถˆ๊ท ์ผ ์‹ ํ˜ธ๋งŒ ์ถ”์ถœํ•˜๊ฒŒ ๋˜์–ด, ์™ธ๋ถ€์—์„œ ์œ ์ž…๋˜๋Š” ๊ท ์ผํ•œ ์ž๊ธฐ ๊ฐ„์„ญ์—๋Š” ๊ฑฐ์˜ ์˜ํ–ฅ์„ ๋ฐ›์ง€ ์•Š๊ฒŒ ๋ฉ๋‹ˆ๋‹ค.

ํ•œํŽธ, ๊ธฐ๊ณ„์  ๊ตฌ์กฐ ์ธก๋ฉด์—์„œ ์ด ์„ผ์„œ๋Š” ์›ํ†ตํ˜•์˜ ํ‰ํ‰ํ•œ ์‹ค๋ฆฌ์ฝ˜ ์ฟ ์…˜์„ ์‚ฌ์šฉํ•˜์˜€์Šต๋‹ˆ๋‹ค. ์ด์ „ ์—ฐ๊ตฌ๋“ค์—์„œ๋Š” ํ”ผ๋ผ๋ฏธ๋“œํ˜• ๋Œ๊ธฐ๋‚˜ ๋” ํ˜•ํƒœ์˜ ํƒ„์„ฑ์ฒด๋ฅผ ์“ฐ๊ธฐ๋„ ํ–ˆ์ง€๋งŒ, ํ‰ํ‰ํ•˜๊ณ  ๋„“์€ ์ ‘์ด‰๋ฉด์„ ์ฃผ๋ฉด ์ ‘์ด‰ ์‹œ ์ž์„์ด ๊ธฐ์šธ์–ด์ง€๋Š” ๊ฒƒ์„ ์ค„์ด๊ณ  ๋ฌผ์ฒด๋ฅผ ๊ฐ์‹ธ๋Š” ์•ˆ์ •์ ์ธ ์ ‘์ด‰์ด ๊ฐ€๋Šฅํ•˜๋‹ค๋Š” ์ด์ ์ด ์žˆ์Šต๋‹ˆ๋‹ค. (์ž์„ ์ฃผ๋ณ€ ํƒ„์„ฑ์ฒด๋ฅผ ์œก๋ฉด์ฒด๋กœ ๋งŒ๋“ค๊ณ  ๊ทธ ์œ„์— ์–‡์€ ํ”ผ๋ถ€๋ฅผ ๋ฎ๋Š” ํ˜•ํƒœ๋„ ๋Œ€์•ˆ์ด ๋  ์ˆ˜ ์žˆ๋‹ค๊ณ  ํ•ฉ๋‹ˆ๋‹ค.) ์ž์„์€ ํƒ„์„ฑ์ฒด ๋‚ด๋ถ€์— ๋งค๋ฆฝ๋˜์–ด ์žˆ๊ธฐ ๋•Œ๋ฌธ์— ์™ธ๋ถ€์™€ ์ง์ ‘ ์ ‘์ด‰ํ•˜์ง€ ์•Š์œผ๋ฉฐ, ์„ผ์„œ๊ฐ€ ์ฒ ์ œ ๋ฌผ์ฒด์— ๋‹ฌ๋ผ๋ถ™๋Š” ์ผ๋„ ๋ฐฉ์ง€ํ•  ์ˆ˜ ์žˆ์Šต๋‹ˆ๋‹ค.

์ด ์„ผ์„œ์˜ ์„ค๊ณ„์—์„œ ์ค‘์š”ํ•œ ํŠธ๋ ˆ์ด๋“œ์˜คํ”„๋กœ ์ตœ๋Œ€ ์ธก์ • ํž˜ ๋ฒ”์œ„(full-scale force)์™€ ๋ฏผ๊ฐ๋„(signal-to-noise ratio, SNR)๋ฅผ ๋“ค ์ˆ˜ ์žˆ์Šต๋‹ˆ๋‹ค. ์ผ๋ฐ˜์ ์œผ๋กœ ๋” ํฐ ์ž์„์ด๋‚˜ ์ž์†์ด ๊ฐ•ํ•œ ์ž์„์„ ์“ฐ๋ฉด ํ”ฝ์…€์ด ์–ป๋Š” ์ž๊ธฐ ์‹ ํ˜ธ๊ฐ€ ์ปค์ ธ SNR์€ ํ–ฅ์ƒ๋˜์ง€๋งŒ, ํƒ„์„ฑ์ฒด์˜ ๊ฐ•์„ฑ๊ณผ ๋‘๊ป˜์— ๋”ฐ๋ผ ์„ผ์„œ๊ฐ€ ๊ฒฌ๋”œ ์ˆ˜ ์žˆ๋Š” ์ตœ๋Œ€ ํž˜์—๋Š” ํฐ ๋ณ€ํ™”๊ฐ€ ์—†์—ˆ์Šต๋‹ˆ๋‹ค. ๋ฐ˜๋ฉด ์ž์„๊ณผ ์„ผ์„œ ๊ฐ„ ๊ฑฐ๋ฆฌ(airgap)๋ฅผ ์ค„์ด๋ฉด ์‹ ํ˜ธ๋Š” ์ปค์ง€์ง€๋งŒ ์ž์„์ด ์›€์ง์ผ ์ˆ˜ ์žˆ๋Š” ๋ฌผ๋ฆฌ์  ์—ฌ์œ ๊ฐ€ ์ค„์–ด๋“ค์–ด ์ตœ๋Œ€ ์ธก์ • ํž˜์ด ๊ฐ์†Œํ•ฉ๋‹ˆ๋‹ค. ํƒ„์„ฑ์ฒด์˜ ๊ฒฝ๋„(hardness)๋„ ์œ ์‚ฌํ•œ trade-off๋ฅผ ๋ณด์ด๋Š”๋ฐ, ๋” ๋‹จ๋‹จํ•œ ์žฌ๋ฃŒ์ผ์ˆ˜๋ก ๋™์ผ ํž˜์— ์ž์„ ๋ณ€์œ„๊ฐ€ ์ž‘์•„์ ธ ์‹ ํ˜ธ ๋ณ€ํ™”๋Ÿ‰์ด ์ž‘์•„์ง€๋ฏ€๋กœ ๊ฐ๋„๋Š” ๋–จ์–ด์ง€์ง€๋งŒ, ํฐ ํž˜์—๋„ ๋œ ๋ณ€ํ˜•๋˜๋ฏ€๋กœ ์ตœ๋Œ€ ์ธก์ • ๋ฒ”์œ„๋Š” ์ปค์ง‘๋‹ˆ๋‹ค. ํƒ„์„ฑ์ฒด์˜ ์ง€๋ฆ„(diameter) ์—ญ์‹œ ์˜ํ–ฅ์„ ์ฃผ๋Š”๋ฐ, ์ง€๋ฆ„์„ ํ‚ค์šฐ๋ฉด ๋™์ผ ํž˜์ด ๋„“์€ ๋ฉด์ ์œผ๋กœ ๋ถ„์‚ฐ๋˜์–ด ์ž์„ ์•„๋ž˜ ๊ตญ๋ถ€ ์••๋ ฅ์ด ๋‚ฎ์•„์ง€๋ฏ€๋กœ ์‹ ํ˜ธ๊ฐ€ ์ค„์–ด๋“ค์ง€๋งŒ ๋Œ€์‹  ๋” ํฐ ํž˜๊นŒ์ง€ ๋ฒ„ํ‹ธ ์ˆ˜ ์žˆ์Šต๋‹ˆ๋‹ค. ๋…ผ๋ฌธ์—์„œ๋Š” ๋กœ๋ด‡ ์†๊ฐ€๋ฝ์šฉ์œผ๋กœ ์•ฝ 2 N ์ •๋„์˜ ํ’€์Šค์ผ€์ผ ํž˜์„ ๋ชฉํ‘œ๋กœ ์„ค๊ณ„๋ฅผ ์ตœ์ ํ™”ํ–ˆ๊ณ , ์ด๋Š” ์‹ค์ œ ์„œ๋น„์Šค ๋กœ๋ด‡ ์†๋์ด ๊นจ์ง€๊ธฐ ์‰ฌ์šด ๋ฌผ์ฒด(์˜ˆ: ๋‹ฌ๊ฑ€)๋ฅผ ๋‹ค๋ฃฐ ๋•Œ ์‚ฌ์šฉํ•˜๋Š” ํž˜ ๋ฒ”์œ„์™€ ์œ ์‚ฌํ•œ ์ˆ˜์ค€์ž…๋‹ˆ๋‹ค.

2.3 ์ฃผ์š” ๊ธฐ์—ฌ

์ด ๋…ผ๋ฌธ์ด ์ œ์•ˆํ•œ ๊ทธ๋ž˜๋””์˜ค๋ฉ”ํŠธ๋ฆญ ์ž๊ธฐ ํž˜ ์„ผ์„œ๋Š” ๊ธฐ์กด ๊ธฐ์ˆ  ๋Œ€๋น„ ๋‹ค์Œ๊ณผ ๊ฐ™์€ ์ฃผ์š” ํ˜์‹ ๊ณผ ์„ฑ๋Šฅ ๊ฐœ์„ ์„ ๋‹ฌ์„ฑํ–ˆ์Šต๋‹ˆ๋‹ค.

  • ์™ธ๋ž€ ์ž๊ธฐ์žฅ ์–ต์ œ๋ฅผ ์œ„ํ•œ ๋‹ค์ค‘ ํ”ฝ์…€ ์ฐจ๋™ ์„ค๊ณ„: ๋‹จ์ผ 3์ถ• ํ™€ ์„ผ์„œ๋กœ ๊ตฌ์„ฑ๋œ ๊ธฐ์กด ์ž๊ธฐ ์ด‰๊ฐ ํ”ฝ์…€์€ ์™ธ๋ถ€ ์ž๊ธฐ ๊ต๋ž€์— ์ทจ์•ฝํ•˜์—ฌ, ์ฃผ๋ณ€์— ์ž์„์ด๋‚˜ ์ „๋ฅ˜๊ฐ€ ์žˆ์„ ๊ฒฝ์šฐ ์ธก์ • ํž˜ ๊ฐ’์ด ํฌ๊ฒŒ ์™œ๊ณก๋˜์—ˆ์Šต๋‹ˆ๋‹ค. ๋ฐ˜๋ฉด ๋ณธ ์—ฐ๊ตฌ์˜ ์„ผ์„œ๋Š” 4๊ฐœ์˜ ์„ผ์„œ ํ”ฝ์…€์ด ์นฉ ๋‚ด๋ถ€์—์„œ ๋ฐ€์ง‘ ๋ฐฐ์—ด๋˜์–ด ์žˆ์–ด, ๋ชจ๋“  ํ”ฝ์…€์— ๊ณตํ†ต์œผ๋กœ ์ธ๊ฐ€๋˜๋Š” ๊ท ์ผ ์ž๊ธฐ์žฅ์„ ์„œ๋กœ ์†Œ๊ฑฐํ•  ์ˆ˜ ์žˆ์Šต๋‹ˆ๋‹ค. ์ฆ‰, ๊ฐ ํ”ฝ์…€์˜ ์ถœ๋ ฅ์—์„œ ๊ณตํ†ต ์„ฑ๋ถ„(ํ‰๊ท  ๊ฐ’)์„ ๋นผ๋ฉด ์ž์„ ์œ„์น˜ ๋ณ€ํ™”๋กœ ์ธํ•œ ๊ตญ๋ถ€์ ์ธ ๋ณ€ํ™”๋งŒ ๋‚จ๊ธฐ ๋•Œ๋ฌธ์—, ์™ธ๋ถ€ ์ž๊ธฐ์žฅ์˜ ์˜ํ–ฅ ์—†์ด ์˜ค์ง ์ ‘์ด‰๋ ฅ์— ์˜ํ•œ ์‹ ํ˜ธ๋งŒ์„ ์ฝ์–ด๋‚ผ ์ˆ˜ ์žˆ๊ฒŒ ๋ฉ๋‹ˆ๋‹ค. ์ด๋Ÿฌํ•œ ์›๋ฆฌ๋Š” Helmholtz ์ฝ”์ผ๋กœ ยฑ2 mT์˜ ๊ฐ•ํ•œ ์ž๊ธฐ์žฅ์„ ๊ฑธ์–ด ์‹คํ—˜ํ•œ ๊ฒฐ๊ณผ์—์„œ ์ž˜ ๋‚˜ํƒ€๋‚ฌ์Šต๋‹ˆ๋‹ค. ์ œ์•ˆ๋œ ์„ผ์„œ๋Š” ยฑ2 mT์˜ ๊ท ์ผ ์™ธ๋ž€ ํ•„๋“œ๊ฐ€ ์กด์žฌํ•ด๋„ ์ถœ๋ ฅ ํž˜ ์˜ค์ฐจ๊ฐ€ ์ „์ฒด ๋ฒ”์œ„์˜ ์•ฝ 0.3%์— ๋ถˆ๊ณผํ–ˆ์ง€๋งŒ, ๋™์ผ ์กฐ๊ฑด์—์„œ ๊ธฐ์กด ๋‹จ์ผ ํ”ฝ์…€ ๋ฐฉ์‹์œผ๋กœ ๋™์ž‘ํ•˜๋„๋ก ์„ค์ •ํ•˜๋ฉด ์•ฝ 20%์— ๋‹ฌํ•˜๋Š” ํฐ ์˜ค์ฐจ๊ฐ€ ๋ฐœ์ƒํ–ˆ์Šต๋‹ˆ๋‹ค. ์ด๋Š” ๋‘ ์ž๋ฆฟ์ˆ˜(์•ฝ 100๋ฐฐ) ์ด์ƒ์˜ ์™ธ๋ž€ ๋‚ด์„ฑ ํ–ฅ์ƒ์œผ๋กœ, ๋กœ๋ด‡์— ์„ผ์„œ๋ฅผ ์žฅ์ฐฉํ•œ ์ƒํ™ฉ์—์„œ ๋ชจํ„ฐ๋‚˜ ์ฃผ๋ณ€ ์ž์„์œผ๋กœ ์ธํ•œ ์ž˜๋ชป๋œ ํž˜ ํ”ผ๋“œ๋ฐฑ ๋ฌธ์ œ๋ฅผ ํš๊ธฐ์ ์œผ๋กœ ์ค„์ผ ์ˆ˜ ์žˆ์Œ์„ ์˜๋ฏธํ•ฉ๋‹ˆ๋‹ค.

  • ๊ณ ์ฐจ ๋ชจ๋ธ ๊ธฐ๋ฐ˜ ์‹ ํ˜ธ์ฒ˜๋ฆฌ ๋ฐ ์‹คํ—˜์  ๊ฒ€์ฆ: ์—ฌ๋Ÿฌ ํ”ฝ์…€์˜ ์ž๊ธฐ์žฅ ๋ฐ์ดํ„ฐ๋ฅผ ์ข…ํ•ฉํ•˜์—ฌ 3์ถ• ํž˜์œผ๋กœ ๋ณ€ํ™˜ํ•˜๊ธฐ ์œ„ํ•ด, ์ €์ž๋“ค์€ ๋‹คํ•ญ ํšŒ๊ท€ ๋ชจ๋ธ์„ ์ด์šฉํ•œ ์‹ ํ˜ธ์ฒ˜๋ฆฌ ์ฒด๊ณ„๋ฅผ ๊ตฌ์ถ•ํ–ˆ์Šต๋‹ˆ๋‹ค. 4๊ฐœ ํ”ฝ์…€๋กœ๋ถ€ํ„ฐ ์–ป์€ B_x, B_z ๊ฐ’๋“ค์— ๋Œ€ํ•ด ์šฐ์„  ์˜จ๋„์— ๋”ฐ๋ฅธ ์„ผ์„œ ๊ฐ๋„ ๋ณ€ํ™”๋ฅผ 2์ฐจ ๋ณด์ •ํ•˜๊ณ , ๊ฐ ์ถ• ์„ฑ๋ถ„์˜ ํ‰๊ท ์„ ์ œ๊ฑฐํ•˜์—ฌ ์ž๊ธฐ์žฅ ๊ตฌ๋ฐฐ ์„ฑ๋ถ„์„ ์ถ”์ถœํ–ˆ์Šต๋‹ˆ๋‹ค. ์ด์–ด์„œ ๊ฐ ํ”ฝ์…€์˜ B ๋ฒกํ„ฐ ํฌ๊ธฐ(norm)๊นŒ์ง€ ํฌํ•จํ•˜์—ฌ ํ”ฝ์…€๋‹น 3๊ฐœ์˜ ํŠน์ง•์„ ๋งŒ๋“ค๊ณ (์ด 12์ฐจ์›), ์ด๋“ค์„ 2์ฐจ๊นŒ์ง€ ์กฐํ•ฉํ•œ ๋‹คํ•ญ์‹ ํŠน์ง• 91๊ฐœ๋ฅผ ์ƒ์„ฑํ•˜์˜€์Šต๋‹ˆ๋‹ค. ๋งˆ์ง€๋ง‰์œผ๋กœ ์ด 91์ฐจ์› ๋ฒกํ„ฐ์— ๋Œ€ํ•ด ์„ ํ˜• ๊ฐ€์ค‘์น˜ ํ–‰๋ ฌ(91ร—5)๋ฅผ ๊ณฑํ•˜์—ฌ 5๊ฐœ์˜ ์ถœ๋ ฅ(3์ถ• ํž˜ F_x, F_y, F_z ๋ฐ ์ˆ˜ํ‰๋ฉด๋‚ด 2์ถ• ํ† ํฌ T_x, T_y)๋ฅผ ๊ณ„์‚ฐํ•˜๋„๋ก ๋ชจ๋ธ์„ ์„ค๊ณ„ํ–ˆ์Šต๋‹ˆ๋‹ค. (์ž์„์˜ ์ถ• ๋Œ€์นญ์„ฑ ๋•Œ๋ฌธ์— ์ˆ˜์ง ๋ฐฉํ–ฅ ํ† ํฌ T_z๋Š” ๊ฐ์ง€ํ•  ์ˆ˜ ์—†์Œ๋„ ์–ธ๊ธ‰ํ•˜๊ณ  ์žˆ์Šต๋‹ˆ๋‹ค.) ์ด๋Ÿฌํ•œ ๋ชจ๋ธ์˜ ๊ฐ€์ค‘์น˜ ํŒŒ๋ผ๋ฏธํ„ฐ๋Š” ์‹ค์ œ ํž˜ ๋ฐ์ดํ„ฐ๋ฅผ ์ด์šฉํ•ด ํ•™์Šต๋˜์—ˆ๋Š”๋ฐ, ATI Nano17 6์ถ• ๋กœ๋“œ์…€์„ ์žฅ์ฐฉํ•œ 3์ถ• ์Šคํ…Œ์ด์ง€๋กœ ์„ผ์„œ๋ฅผ ๋ˆŒ๋Ÿฌ๊ฐ€๋ฉฐ ์•ฝ 13,000๊ฐœ์˜ ๋‹ค์–‘ํ•œ 3D ์œ„์น˜์—์„œ ์„ผ์„œ ์ถœ๋ ฅ๊ณผ ์ฐธ์กฐ ํž˜์„ ์ธก์ •ํ•œ ๋Œ€๊ทœ๋ชจ ์บ˜๋ฆฌ๋ธŒ๋ ˆ์ด์…˜์„ ์ˆ˜ํ–‰ํ–ˆ์Šต๋‹ˆ๋‹ค. ์ˆ˜์ง‘๋œ ๋ฐ์ดํ„ฐ์— ๋Œ€ํ•ด ํ—ˆ๋ฒ„ ์†์‹ค(Huber loss)๊ณผ L1 ์ •๊ทœํ™”๋ฅผ ์‚ฌ์šฉํ•œ ํ™•๋ฅ ์  ๊ฒฝ์‚ฌํ•˜๊ฐ•๋ฒ•์œผ๋กœ ์ตœ์ ์˜ ๋งคํ•‘ ๊ฐ€์ค‘์น˜๋ฅผ ํ•™์Šตํ•œ ๊ฒฐ๊ณผ, ๋ชจ๋ธ์ด ์˜ˆ์ธกํ•œ ํž˜๊ณผ ๋กœ๋“œ์…€์ด ์ธก์ •ํ•œ ํž˜ ๊ฐ„ ์ƒ๊ด€๋„๊ฐ€ ์ˆ˜์ง ํž˜ F_z์— ๋Œ€ํ•ด R^2 = 0.996, ์ˆ˜ํ‰ ํž˜ F_x, F_y์— ๋Œ€ํ•ด์„œ๋„ 0.966 ๋ฐ 0.949๋กœ ๋งค์šฐ ๋†’๊ฒŒ ๋‚˜ํƒ€๋‚ฌ์Šต๋‹ˆ๋‹ค. ์ด๋Š” 3์ถ• ์ „์ฒด์— ๊ฑธ์ณ ์ •๋ฐ€ํ•œ ํž˜ ๋ณต์›์ด ๊ฐ€๋Šฅํ•จ์„ ๋ณด์—ฌ์ฃผ๋ฉฐ, ๋งˆ์ฐฌ๊ฐ€์ง€๋กœ 2์ถ• ํ† ํฌ๋„ ๋†’์€ ์ƒ๊ด€๋„๋กœ ์ผ์น˜ํ•จ์„ ํ™•์ธํ–ˆ์Šต๋‹ˆ๋‹ค. ๋˜ํ•œ ์„ผ์„œ IC ๋‚ด๋ถ€์˜ ์˜จ๋„ ์„ผ์„œ๋ฅผ ํ™œ์šฉํ•œ 1์ฐจ ๋ณด์ • ์•Œ๊ณ ๋ฆฌ์ฆ˜์œผ๋กœ ์˜จ๋„ ๋ณ€ํ™”(0โ€“50 โ„ƒ)์— ๋”ฐ๋ฅธ ์ถœ๋ ฅ ๋“œ๋ฆฌํ”„ํŠธ๋ฅผ ์ตœ์†Œํ™”ํ•˜์—ฌ, ์—ด ํŒฝ์ฐฝ์œผ๋กœ ์ธํ•œ ์˜ค์ฐจ๋„ ํšจ๊ณผ์ ์œผ๋กœ ๋ณด์ƒํ–ˆ์Šต๋‹ˆ๋‹ค.

  • ๊ณ ํ•ด์ƒ๋„ ๋ฐ ๊ณ ๊ฐ๋„ ํž˜ ๊ฐ์ง€ ์„ฑ๋Šฅ: ๊ทธ๋ž˜๋””์˜ค๋ฉ”ํŠธ๋ฆญ ์„ค๊ณ„๋Š” ์‹ ํ˜ธ ๊ฐ„ ์ฐจ๋™ ๋™์ž‘์œผ๋กœ ์ธํ•ด ์ด๋ก ์ ์œผ๋กœ ์‹ ํ˜ธ ๋Œ€ ์žก์Œ๋น„(SNR)๊ฐ€ ๋‚ฎ์•„์งˆ ์šฐ๋ ค๊ฐ€ ์žˆ์—ˆ์Šต๋‹ˆ๋‹ค. ๋งค์šฐ ์ธ์ ‘ํ•œ ํ”ฝ์…€๋“ค์—์„œ ์ธก์ •ํ•˜๋Š” ์ž๊ธฐ์žฅ ๋ถ„ํฌ ์ฐจ์ด๋Š” ์ ˆ๋Œ€๊ฐ’์— ๋น„ํ•ด ์ž‘๊ธฐ ๋•Œ๋ฌธ์—, ๋ฏธ์„ธ ์‹ ํ˜ธ๋ฅผ ์ฆํญํ•˜๋Š” ๊ณผ์ •์—์„œ ์žก์Œ ์˜ํ–ฅ์ด ์ปค์งˆ ์ˆ˜ ์žˆ๊ธฐ ๋•Œ๋ฌธ์ž…๋‹ˆ๋‹ค. ๊ทธ๋Ÿฌ๋‚˜ ๋…ผ๋ฌธ ๊ฒฐ๊ณผ์— ๋”ฐ๋ฅด๋ฉด, ์ œ์•ˆ๋œ ์„ผ์„œ๋Š” ์•ฝ 2.7 mN (0.0027 N)์˜ ํž˜ ๋ถ„ํ•ด๋Šฅ(RMS ๊ธฐ์ค€)์„ ๋‹ฌ์„ฑํ•˜์—ฌ, ์ธ๊ฐ„ ์ด‰๊ฐ ์ˆ˜์ค€์œผ๋กœ ์ œ์‹œ๋œ 10 mN ๋ชฉํ‘œ์น˜๋ฅผ ํ›จ์”ฌ ๋›ฐ์–ด๋„˜๊ณ  ๊ธฐ์กด ๋‹จ์ผ ํ”ฝ์…€ ์ž๊ธฐ ์„ผ์„œ๋“ค๊ณผ๋„ ๋Œ€๋“ฑํ•œ ์ˆ˜์ค€์˜ ํ•ด์ƒ๋„๋ฅผ ์œ ์ง€ํ–ˆ์Šต๋‹ˆ๋‹ค. ์ด๋Š” ์„ผ์„œ ์ถœ๋ ฅ ํž˜ 0.3 ๊ทธ๋žจ ๋ฏธ๋งŒ์˜ ๋ณ€ํ™”๋„ ๊ตฌ๋ณ„ํ•  ์ˆ˜ ์žˆ๋Š” ๋ฏผ๊ฐ๋„์— ํ•ด๋‹นํ•ฉ๋‹ˆ๋‹ค. ํฅ๋ฏธ๋กœ์šด ์ ์€, ๋‹ค์ค‘ ํ”ฝ์…€์˜ ์‹ ํ˜ธ ๊ฒฐํ•ฉ์œผ๋กœ ์˜คํžˆ๋ ค SNR์„ ํ–ฅ์ƒ์‹œ์ผœ ์ด๋Ÿฌํ•œ ์„ฑ๋Šฅ ์†์‹ค์„ ๋ณด์™„ํ–ˆ๋‹ค๋Š” ๊ฒƒ์ž…๋‹ˆ๋‹ค. ์ฆ‰, ํ”ฝ์…€๋“ค์˜ ์ถœ๋ ฅ์„ ์กฐํ•ฉํ•จ์œผ๋กœ์จ ์žก์Œ ํ‰๊ท ํ™” ํšจ๊ณผ๋ฅผ ์–ป์—ˆ๊ณ , ๊ฒฐ๊ณผ์ ์œผ๋กœ ์™ธ๋ž€ ์ž๊ธฐ์žฅ์— ๋Œ€ํ•œ ๋ฉด์—ญ์„ฑ์„ ํ™•๋ณดํ•˜๋ฉด์„œ๋„ ๋†’์€ ํž˜ ๊ฐ๋„๋ฅผ ์œ ์ง€ํ•  ์ˆ˜ ์žˆ์—ˆ์Šต๋‹ˆ๋‹ค. ์ „์ฒด ์„ผ์„œ์˜ ํฌ๊ธฐ๋„ 5ร—5ร—5 mm ์ •๋„๋กœ ๋งค์šฐ ์ž‘์•„ ๋กœ๋ด‡ ์†๊ฐ€๋ฝ ๋‚ด๋ถ€์— ์‰ฝ๊ฒŒ ๋‚ด์žฅํ•  ์ˆ˜ ์žˆ์œผ๋ฉฐ, ํ•œ ํŒจํ‚ค์ง€์— ์„ผ์„œ ์†Œ์ž์™€ ์‹ ํ˜ธ์ฒ˜๋ฆฌ ํšŒ๋กœ ์ผ๋ถ€๊ฐ€ ์ง‘์ ๋˜์–ด ์žˆ์–ด ์†Œํ˜• ๋ชจ๋“ˆ๋กœ ๋Œ€๋Ÿ‰ ์ƒ์‚ฐํ•˜๊ธฐ์— ์ ํ•ฉํ•œ ํ˜•ํƒœ๋ฅผ ๋ณด์—ฌ์ฃผ์—ˆ์Šต๋‹ˆ๋‹ค.

2.4 ๊ธฐ์ˆ ์  ๋ถ„์„

1) ๊ธฐ์กด ์ž๊ธฐ ์ด‰๊ฐ ์„ผ์„œ์™€์˜ ๋น„๊ต: ๊ทธ๋ž˜๋””์˜ค๋ฉ”ํŠธ๋ฆญ ์ž๊ธฐ์žฅ ์„ผ์„œ๋Š” ๊ธฐ์กด์˜ ๋‹จ์ผ ํ™€์„ผ์„œ ๊ธฐ๋ฐ˜ ์ด‰๊ฐ ํ”ฝ์…€๋“ค๊ณผ ๋น„๊ตํ•ด ๊ทผ๋ณธ์ ์ธ ์ „์ž๊ธฐ์  ์ด์ ์„ ์ œ๊ณตํ•ฉ๋‹ˆ๋‹ค. ๊ณผ๊ฑฐ์˜ ์ž๊ธฐ ์ด‰๊ฐ ์„ผ์„œ๋“ค์€ Melexis MLX90393๊ณผ ๊ฐ™์€ ๋‹จ์ผ ํ”ฝ์…€ 3์ถ• ํ™€IC๋ฅผ ์‚ฌ์šฉํ•˜์˜€๊ณ , ์—ฌ๋Ÿฌ ์žฅ์„ ๋ฐฐ์—ดํ•˜์—ฌ ์ด‰๊ฐ ํ”ผ๋ถ€๋ฅผ ๊ตฌ์„ฑํ•˜๋”๋ผ๋„ ๊ฐ ํ”ฝ์…€์ด ๊ฐœ๋ณ„์ ์œผ๋กœ ์™ธ๋ž€ ํ•„๋“œ์— ์ทจ์•ฝํ•˜๋‹ค๋Š” ํ•œ๊ณ„๊ฐ€ ์žˆ์—ˆ์Šต๋‹ˆ๋‹ค. ๋ฐ˜๋ฉด ๋ณธ ์—ฐ๊ตฌ๋Š” ๋™์ผ ์นฉ ๋‚ด์— ๋ณต์ˆ˜์˜ ์„ผ์„œ๋ฅผ ๋„ฃ์–ด ์™ธ๋ž€์„ ์žฅ๋น„์ (ํ•˜๋“œ์›จ์–ด์ ์œผ๋กœ ์ƒ์‡„)ํ•˜๋Š” ๊ฐœ๋…์„ ์ ์šฉํ•˜์—ฌ ์ด ๋ฌธ์ œ๋ฅผ ํ•ด๊ฒฐํ–ˆ์Šต๋‹ˆ๋‹ค. ์ด ์ ‘๊ทผ๋ฒ•์€ ์ถ”๊ฐ€์ ์ธ ์™ธ๋ถ€ ๋ณด์ •์žฅ์น˜ ์—†์ด๋„ ์„ผ์„œ ์ž์ฒด๊ฐ€ ํ™˜๊ฒฝ ์ž๊ธฐ ๋…ธ์ด์ฆˆ๋ฅผ ๊ฒฌ๋”œ ์ˆ˜ ์žˆ๋Š” ๋‚ด์„ฑ์„ ๊ฐ€์ง€๊ฒŒ ํ–ˆ๋‹ค๋Š” ์ ์—์„œ ๊ฐ€์น˜๊ฐ€ ํฝ๋‹ˆ๋‹ค. ๊ทธ ๊ฒฐ๊ณผ, ์„ผ์„œ๋ฅผ ๋กœ๋ด‡์— ํ†ตํ•ฉํ•  ๋•Œ ๋ชจํ„ฐ, ์Šคํ”ผ์ปค, ์ „๋ฅ˜์„  ๋“ฑ์˜ ์˜ํ–ฅ์œผ๋กœ ์„ผ์„œ๊ฐ€ ์˜ค์ž‘๋™ํ•˜๊ฑฐ๋‚˜ ์žฌ๋ณด์ •ํ•ด์•ผ ํ•˜๋Š” ๋นˆ๋„๋ฅผ ํฌ๊ฒŒ ์ค„์—ฌ์ค„ ๊ฒƒ์œผ๋กœ ๊ธฐ๋Œ€๋ฉ๋‹ˆ๋‹ค.

๋˜ํ•œ ๊ทธ๋ž˜๋””์˜ค๋ฉ”ํŠธ๋ฆญ ๋ฐฉ์‹์€ ๊ธฐ์กด ์ž๊ธฐ ์„ผ์„œ์˜ ์žฅ์ ์€ ๊ทธ๋Œ€๋กœ ์œ ์ง€ํ•ฉ๋‹ˆ๋‹ค. ์ฆ‰, ์ ‘์ด‰๋ฉด์ด ๋ถ€๋“œ๋Ÿฌ์šด ํƒ„์„ฑ์ฒด๋กœ ์ด๋ฃจ์–ด์ ธ ์žˆ์–ด ์‚ฌ๋žŒ ํ”ผ๋ถ€์ฒ˜๋Ÿผ ๋ฌผ์ฒด์™€ ์•ˆ์ •์ ์œผ๋กœ ๋ฐ€์ฐฉํ•  ์ˆ˜ ์žˆ๊ณ , ์„ผ์„œ ๋‹จ๊ฐ€๋„ ์นด๋ฉ”๋ผ๋‚˜ ๊ด‘์„ผ์„œ์— ๋น„ํ•ด ๋‚ฎ์œผ๋ฉฐ, ์†Œ๋ชจ ์ „๋ ฅ๋„ ๋งค์šฐ ์ ์Šต๋‹ˆ๋‹ค. Optical ์„ผ์„œ์˜ ๊ฒฝ์šฐ ์™ธ๋ž€ ์ž๊ธฐ์žฅ ๋ฌธ์ œ๋Š” ์—†์ง€๋งŒ ์—ฌ๋Ÿฌ ๊ฐœ์˜ ๊ด‘ํ•™ ๋ถ€ํ’ˆ๊ณผ ์นด๋ฉ”๋ผ๋กœ ๊ตฌ์„ฑ๋˜์–ด ๊ฐ€๊ฒฉ์ด ์„ผ์„œ ํ•œ ๊ฐœ๋‹น ์ˆ˜๋ฐฑ ๋‹ฌ๋Ÿฌ ์ˆ˜์ค€์œผ๋กœ ๋†’์•˜๋˜ ๋ฐ˜๋ฉด, ์ž๊ธฐ์žฅ ์„ผ์„œ๋Š” ์ˆ˜ ๋‹ฌ๋Ÿฌ ์ˆ˜์ค€์œผ๋กœ ๋Œ€๋Ÿ‰ ์ƒ์‚ฐ์ด ๊ฐ€๋Šฅํ•ฉ๋‹ˆ๋‹ค. ์‹ค์ œ๋กœ Meta(Facebook) AI์—์„œ ๋ฐœํ‘œํ•œ ReSkin๊ณผ ๊ฐ™์€ ๊ฐœ๋ฐฉํ˜• ์ž๊ธฐ ์ด‰๊ฐ ์„ผ์„œ๋Š” ๊ฐœ๋‹น 6๋‹ฌ๋Ÿฌ ์ •๋„์˜ ์ €๊ฐ€์— ์ œ์ž‘ํ•  ์ˆ˜ ์žˆ์œผ๋‚˜, ์™ธ๋ž€ ์ž๊ธฐ์žฅ์— ์ทจ์•ฝํ•˜๋‹ค๋Š” ํ•œ๊ณ„๊ฐ€ ์ง€์ ๋˜์—ˆ์Šต๋‹ˆ๋‹ค. ๋ณธ ๋…ผ๋ฌธ์˜ ์—ฐ๊ตฌ๋Š” ์ด๋Ÿฌํ•œ ์‹ค์šฉ์  ์•ฝ์ ์„ ๊ทผ๋ณธ์ ์œผ๋กœ ๊ฐœ์„ ํ•จ์œผ๋กœ์จ, ์ž๊ธฐ ์ด‰๊ฐ ์„ผ์„œ ๊ธฐ์ˆ ์„ ์—ฐ๊ตฌ์‹ค ๋‹จ๊ณ„์—์„œ ์‚ฐ์—… ํ˜„์žฅ์œผ๋กœ ๊ฐ€์ ธ๊ฐ€๋Š” ๋ฐ ๊ธฐ์—ฌํ•  ๊ฒƒ์œผ๋กœ ๋ณด์ž…๋‹ˆ๋‹ค. ์•„์šธ๋Ÿฌ Honeywell์˜ FMA ์‹œ๋ฆฌ์ฆˆ์™€ ๊ฐ™์€ ์ƒ์šฉ ์†Œํ˜• ํž˜ ์„ผ์„œ๋Š” ์••์ „์ €ํ•ญ ์†Œ์ž๋ฅผ ์ด์šฉํ•ด ์ž‘์€ ํž˜์„ ์ •๋ฐ€ ์ธก์ •ํ•˜์ง€๋งŒ ์ˆ˜์ง ๋ฐฉํ–ฅ ํž˜๋งŒ ๊ฐ์ง€ํ•  ์ˆ˜ ์žˆ๋Š” ์ œ์•ฝ์ด ์žˆ๋Š”๋ฐ, ์ด ๊ทธ๋ž˜๋””์˜ค๋ฉ”ํŠธ๋ฆญ ์„ผ์„œ๋Š” ํ•œ ๊ฐœ ๋ชจ๋“ˆ๋กœ 3์ถ• ํž˜์„ ๋ชจ๋‘ ์ธก์ •ํ•  ์ˆ˜ ์žˆ์–ด ํ•œ์ธต ํ’๋ถ€ํ•œ ์ด‰๊ฐ ์ •๋ณด๋ฅผ ์ œ๊ณตํ•ฉ๋‹ˆ๋‹ค. ์ข…ํ•ฉํ•˜๋ฉด, ์ œ์•ˆ๋œ ์„ผ์„œ๋Š” ๊ธฐ์กด ์ž๊ธฐ ์ด‰๊ฐ ์„ผ์„œ๋“ค์˜ ์žฅ์ (3D ๋ฒกํ„ฐ ์ธก์ •, ๋ถ€๋“œ๋Ÿฌ์šด ํ‘œ๋ฉด, ์ €๊ฐ€๊ฒฉ, ์†Œํ˜•ํ™”)์„ ๊ทธ๋Œ€๋กœ ๊ฐ€์ง€๋ฉด์„œ๋„ ๊ฐ€์žฅ ํฐ ์•ฝ์ ์ด๋˜ ์™ธ๋ž€ ํ•„๋“œ ๋ฏผ๊ฐ๋„๋ฅผ ๊ทน๋ณตํ•œ ๊ท ํ˜• ์žกํžŒ ํ˜์‹ ์ด๋ผ๊ณ  ํ‰๊ฐ€ํ•  ์ˆ˜ ์žˆ์Šต๋‹ˆ๋‹ค.

2) ๊ทธ๋ž˜๋””์˜ค๋ฉ”ํŠธ๋ฆญ ์„ค๊ณ„์˜ ์žฅ๋‹จ์ : ๋‹ค์ค‘ ํ”ฝ์…€์„ ์ด์šฉํ•œ ๊ทธ๋ž˜๋””์˜ค๋ฉ”ํŠธ๋ฆญ ๊ตฌ์กฐ๋Š” ํ•˜๋“œ์›จ์–ด์ ์œผ๋กœ ๋ณด๋‹ค ๋ณต์žกํ•ฉ๋‹ˆ๋‹ค. ๋‹จ์ผ ์„ผ์„œ๋กœ ๊ตฌํ˜„ํ•˜๋˜ ๊ฒƒ์„ 4๋ฐฐ์ˆ˜์˜ ์„ผ์„œ๋กœ ๊ตฌํ˜„ํ•˜๋ฏ€๋กœ, ์นฉ ์„ค๊ณ„๋‚˜ ๋ฐ์ดํ„ฐ ์ฒ˜๋ฆฌ ์ธก๋ฉด์—์„œ ์‹ ํ˜ธ ๊ฒฝ๋กœ๊ฐ€ ๋Š˜์–ด๋‚˜๊ณ  ๋ณด์ •ํ•ด์•ผ ํ•  ์š”์†Œ๊ฐ€ ๋งŽ์Šต๋‹ˆ๋‹ค. ์˜ˆ๋ฅผ ๋“ค์–ด 4๊ฐœ ํ”ฝ์…€์˜ ์ƒ๋Œ€ ์ •๋ ฌ์ด๋‚˜ ๊ฐ๋„ ํŽธ์ฐจ ๋“ฑ์„ ๊ณ ๋ คํ•œ ๋ณด์ •์ด ์„ ํ–‰๋˜์–ด์•ผ ํ•˜๊ณ , 3์ถ• ํž˜์„ ์–ป๊ธฐ ์œ„ํ•ด ๋‹ค์ฐจ์› ๋‹คํ•ญ์‹ ์—ฐ์‚ฐ์„ ์ˆ˜ํ–‰ํ•ด์•ผ ํ•ฉ๋‹ˆ๋‹ค. ๋…ผ๋ฌธ์—์„œ๋„ ์„ผ์„œ ์ถœ๋ ฅ์„ ์‹ค์ œ ํž˜์œผ๋กœ ๋ณ€ํ™˜ํ•˜๊ธฐ ์œ„ํ•ด 13,000๊ฐœ๋‚˜ ๋˜๋Š” ์บ˜๋ฆฌ๋ธŒ๋ ˆ์ด์…˜ ๋ฐ์ดํ„ฐ๋ฅผ ๋ชจ์•„ ํ•™์Šต์‹œํ‚จ ๋ฐ” ์žˆ๋Š”๋ฐ, ์ด ์ •๋„์˜ ๋ฐ์ดํ„ฐ ์ˆ˜์ง‘ ๋ฐ ๋ชจ๋ธ ํŠธ๋ ˆ์ด๋‹ ๊ณผ์ •์€ ์„ผ์„œ ์ œ์ž‘ ํ›„ ๋งค๋ฒˆ ์ˆ˜ํ–‰ํ•˜๊ธฐ ์–ด๋ ค์šฐ๋ฏ€๋กœ ์–‘์‚ฐ ์‹œ์—๋Š” ๋ชจ๋ธ ์ผ๋ฐ˜ํ™” ๋˜๋Š” ๊ณต์žฅ ์ดˆ๊ธฐ๋ณด์ • ๋“ฑ์˜ ํ˜„์‹ค์ ์ธ ๋ฐฉ์•ˆ์ด ํ•„์š”ํ•  ๊ฒƒ์ž…๋‹ˆ๋‹ค. ๋‹ค๋งŒ ์ €์ž๋“ค์€ ํ˜„์žฌ์˜ ์‹ ํ˜ธ์ฒ˜๋ฆฌ ์•Œ๊ณ ๋ฆฌ์ฆ˜์€ ์˜คํ”„๋ผ์ธ(PC)์œผ๋กœ ๊ตฌํ˜„๋˜์—ˆ์ง€๋งŒ, ์ถฉ๋ถ„ํžˆ ๊ฒฝ๋Ÿ‰ํ™” ๊ฐ€๋Šฅํ•˜๋ฉฐ ์นฉ์— ํ†ตํ•ฉํ•˜๊ฑฐ๋‚˜ ๋งˆ์ดํฌ๋กœ์ปจํŠธ๋กค๋Ÿฌ๋กœ ์‹ค์‹œ๊ฐ„ ์ฒ˜๋ฆฌํ•˜๋Š” ๊ฒƒ๋„ ๊ฐ€๋Šฅํ•˜๋‹ค๊ณ  ์–ธ๊ธ‰ํ•˜๊ณ  ์žˆ์Šต๋‹ˆ๋‹ค. ๋˜ ํ•˜๋‚˜์˜ ์ œํ•œ์ ์œผ๋กœ๋Š”, ์ด ์„ผ์„œ๊ฐ€ ์ž์„์˜ ์ˆ˜ํ‰ ํšŒ์ „์— ๋Œ€ํ•ด ๋Œ€์นญ ๊ตฌ์กฐ์ด๋ฏ€๋กœ ํšŒ์ „(z์ถ• ํ† ํฌ) ๊ฐ๋„๋Š” ๊ฑฐ์˜ ์—†๋‹ค๋Š” ์ ์ž…๋‹ˆ๋‹ค. ์ฆ‰, ๋ฌผ์ฒด๋ฅผ ๋น„ํ‹€๊ฑฐ๋‚˜ ํ•˜๋Š” ํ† ํฌ๊นŒ์ง€ ํ•œ ํ”ฝ์…€๋กœ ์ธก์ •ํ•˜๋Š” ๊ฒƒ์€ ์–ด๋ ต๊ณ , ์ด๋Ÿฌํ•œ 6์ถ• ์ •๋ณด๊นŒ์ง€ ํ•„์š”ํ•  ๊ฒฝ์šฐ ์„ผ์„œ๋ฅผ ์—ฌ๋Ÿฌ ๊ฐœ ๋ฐฐ์น˜ํ•˜๊ฑฐ๋‚˜ ๊ตฌ์กฐ๋ฅผ ์ˆ˜์ •ํ•ด์•ผ ํ•  ๊ฒƒ์ž…๋‹ˆ๋‹ค. SNR ์ธก๋ฉด์˜ ๋‹จ์ ๋„ ์ด๋ก ์ ์œผ๋กœ ์กด์žฌํ•˜๋Š”๋ฐ, ๊ท ์ผํ•œ ์ž๊ธฐ์žฅ์€ ์ œ๊ฑฐ๋˜๋‚˜ ๊ทธ๋งŒํผ ์œ ์šฉ์‹ ํ˜ธ ์„ฑ๋ถ„๋„ ์ฐจ๋ถ„์œผ๋กœ ์ธํ•ด ๊ฐ์†Œํ•˜๋ฏ€๋กœ, ์ฃผ์–ด์ง„ ํšŒ๋กœ์—์„œ์˜ ์žก์Œ ๋น„์ค‘์ด ์ปค์งˆ ์ˆ˜ ์žˆ์Šต๋‹ˆ๋‹ค. ๋…ผ๋ฌธ์—์„œ๋Š” ๋ฉ€ํ‹ฐํ”ฝ์…€ ์‹ ํ˜ธ ๊ฒฐํ•ฉ์œผ๋กœ ์ด ๋ฌธ์ œ๋ฅผ ์–ด๋А ์ •๋„ ๋งŒํšŒํ–ˆ์ง€๋งŒ, ๊ทผ๋ณธ์ ์œผ๋กœ ๋‹จ์ผ์„ผ์„œ ๋Œ€๋น„ ์‹ ํ˜ธ ์—ฌ์œ (margin)๊ฐ€ ์ค„์–ด๋“œ๋Š” ๊ฒƒ์€ ๊ฐ์ˆ˜ํ•ด์•ผ ํ•ฉ๋‹ˆ๋‹ค. ๋”ฐ๋ผ์„œ ํ–ฅํ›„์—๋Š” ํ™€ ์„ผ์„œ ๋Œ€์‹  TMR์ด๋‚˜ GMR ๊ฐ™์€ ๊ณ ๊ฐ๋„ ์ž๊ธฐ ์„ผ์„œ ์†Œ์ž๋ฅผ ํ”ฝ์…€๋กœ ํ™œ์šฉํ•˜๊ฑฐ๋‚˜, ํ”ฝ์…€ ์ˆ˜๋ฅผ ๋Š˜๋ ค ์‹ ํ˜ธ๋ฅผ ์ฆํญํ•˜๋Š” ๋ฐฉ์‹๋„ ๊ณ ๋ ค๋  ์ˆ˜ ์žˆ์Šต๋‹ˆ๋‹ค. ์š”์•ฝํ•˜๋ฉด ๊ทธ๋ž˜๋””์˜ค๋ฉ”ํŠธ๋ฆญ ๊ตฌ์กฐ๋Š” ์•ฝ๊ฐ„์˜ ๋ณต์žก์„ฑ๊ณผ ์ถ”๊ฐ€ ๋ณด์ • ๋…ธ๋ ฅ์„ ์š”๊ตฌํ•˜์ง€๋งŒ, ๊ทธ ๋Œ€๊ฐ€๋กœ ์‹ค์‚ฌ์šฉ์— ์น˜๋ช…์ ์ด์—ˆ๋˜ ์™ธ๋ž€ ๋ฏผ๊ฐ๋„๋ฅผ ํ•ด๊ฒฐํ•˜๊ณ  3์ถ• ๋ฒกํ„ฐ์™€ ๋†’์€ ํ•ด์ƒ๋„๋ฅผ ์œ ์ง€ํ•˜๊ฒŒ ํ•ด์ฃผ๋Š”, ์ถฉ๋ถ„ํžˆ ํˆฌ์ž ๊ฐ€์น˜๊ฐ€ ์žˆ๋Š” ๊ฐœ์„ ์œผ๋กœ ๋ณผ ์ˆ˜ ์žˆ์Šต๋‹ˆ๋‹ค.

3) ๋กœ๋ณดํ‹ฑ ํ”Œ๋žซํผ ํ†ตํ•ฉ ๊ฐ€๋Šฅ์„ฑ: ๋ณธ ์„ผ์„œ๋Š” ์ด๋ฏธ ์†Œํ˜• ํŒจํ‚ค์ง€๋กœ ๊ตฌํ˜„๋˜์–ด ์žˆ์–ด ๋กœ๋ด‡ ์†๊ฐ€๋ฝ์ด๋‚˜ ๊ทธ๋ฆฌํผ์— ์†์‰ฝ๊ฒŒ ์žฅ์ฐฉํ•  ์ˆ˜ ์žˆ์Šต๋‹ˆ๋‹ค. ์ €์ž๋“ค์€ ์‹œ์—ฐ์„ ์œ„ํ•ด ์ด ์„ผ์„œ๋ฅผ ์ดํƒˆ๋ฆฌ์•„ qbrobotics์˜ ์ƒ์šฉ qb SoftHand ๋กœ๋ด‡ ์†์— ๋ถ€์ฐฉํ•˜๊ณ , ๊ฐ„๋‹จํ•œ ํž˜ ์ œ์–ด ์•Œ๊ณ ๋ฆฌ์ฆ˜์„ ์ ์šฉํ•˜์—ฌ ํ’์„ ์„ ์‚ด์ง ์ฅ๋Š” ์‹คํ—˜์„ ์ˆ˜ํ–‰ํ–ˆ์Šต๋‹ˆ๋‹ค. ๊ทธ ๊ฒฐ๊ณผ, ์™ธ๋ž€ ์ž์„์ด ์—†๋Š” ์ƒํƒœ์—์„œ๋Š” ์ด์ „์˜ ๋‹จ์ผ ํ”ฝ์…€ ์„ผ์„œ์™€ ์‹ ํ˜• ์„ผ์„œ ๋ชจ๋‘ ํ’์„ ์„ ์ ์ ˆํ•œ ํž˜์œผ๋กœ ์žก์•˜์ง€๋งŒ, ์† ๊ฐ€๊นŒ์ด์— ์ž์„์„ ๊ฐ€์ ธ๋‹ค ๋Œ€์ž ๋‘ ์ ‘๊ทผ๋ฒ•์˜ ์ฐจ์ด๊ฐ€ ๊ทน๋ช…ํ•˜๊ฒŒ ๋“œ๋Ÿฌ๋‚ฌ์Šต๋‹ˆ๋‹ค. ๋‹จ์ผ ํ”ฝ์…€ ์„ผ์„œ๋กœ ๋™์ž‘ํ•œ ๊ฒฝ์šฐ ์ž์„์˜ ํ•„๋“œ ๋•Œ๋ฌธ์— ์„ผ์„œ ์ถœ๋ ฅ์ด ์˜ค๋™์ž‘ํ•˜์—ฌ ๋กœ๋ด‡ ์†์ด ํ’์„ ์„ ๋†“์ณ ๋ฒ„๋ฆฌ๊ฑฐ๋‚˜ ์ง€๋‚˜์น˜๊ฒŒ ํž˜์„ ์ฃผ์–ด ํ„ฐ๋œจ๋ฆฌ๋Š” ์ƒํ™ฉ์ด ๋ฐœ์ƒํ–ˆ์ง€๋งŒ, ๋‹ค์ค‘ ํ”ฝ์…€ ๊ทธ๋ž˜๋””์˜ค๋ฉ”ํŠธ๋ฆญ ์„ผ์„œ๋กœ ๋™์ž‘ํ•œ ๊ฒฝ์šฐ ์ž์„์ด ๋งค์šฐ ๊ฐ€๊นŒ์ด ์ ‘๊ทผํ•ด ์•ฝ 3 mT ์ˆ˜์ค€์˜ ๊ฐ•ํ•œ ๊ต๋ž€์ด ๊ฐ€ํ•ด์ ธ๋„ ์„ผ์„œ ์ถœ๋ ฅ์ด ํ”๋“ค๋ฆฌ์ง€ ์•Š์•„ ์†์ด ํ’์„ ์„ ๊ณ„์† ์•ˆ์ •์ ์œผ๋กœ ์ฅ๊ณ  ์žˆ์„ ์ˆ˜ ์žˆ์—ˆ์Šต๋‹ˆ๋‹ค. ์ด๋Š” ์‹ค์ œ ์‘์šฉ์—์„œ ์ด ์„ผ์„œ๊ฐ€ ๊ฐ€์ง€๋Š” ํฐ ๊ฐ•์ ์„ ๋ณด์—ฌ์ค๋‹ˆ๋‹ค. ๋กœ๋ด‡์ด ์ „์ž์ œํ’ˆ ์ฃผ์œ„๋‚˜ ์ž๊ธฐ ์žฌ๋ฃŒ๊ฐ€ ๋งŽ์€ ํ™˜๊ฒฝ์—์„œ ์ž‘์—…ํ•  ๋•Œ๋„ ์•ˆ์ •์ ์ธ ๊ทธ๋ฆฝ ์ œ์–ด๋ฅผ ์œ ์ง€ํ•  ์ˆ˜ ์žˆ๊ณ , ์ถ”๊ฐ€ ์ฐจํ ์—†์ด๋„ ์„ผ์„œ๊ฐ€ ์ž‘๋™ํ•˜๊ธฐ ๋•Œ๋ฌธ์ž…๋‹ˆ๋‹ค. ๋”์šฑ์ด ์ด ์„ผ์„œ๋Š” ์™„์ „ํ•œ ๋ฐ˜๋„์ฒด ๊ณต์ • ๊ธฐ๋ฐ˜์œผ๋กœ ์ œ์ž‘๋˜์—ˆ๊ธฐ ๋•Œ๋ฌธ์—, ๊ธฐ์กด์˜ ๊ด‘ํ•™์‹ ์ด‰๊ฐ ์„ผ์„œ์ฒ˜๋Ÿผ ๋ณต์žกํ•œ ์ •๋ ฌ์ด๋‚˜ ๋ณด์ • ์—†์ด๋„ ์นฉ ๋‹จ์œ„๋กœ ๊ณต์žฅ ์ถœํ•˜ ์‹œ ๊ต์ •๋œ ํ˜•ํƒœ์˜ ๋ชจ๋“ˆ๋กœ ์ œ๊ณตํ•  ์ˆ˜ ์žˆ์Šต๋‹ˆ๋‹ค. Melexis ๋“ฑ ๋ฐ˜๋„์ฒด ์—…์ฒด๋ฅผ ํ†ตํ•ด ๋Œ€๋Ÿ‰์ƒ์‚ฐ์ด ์ด๋ฃจ์–ด์ง€๋ฉด, ๋กœ๋ด‡ ์†๊ฐ€๋ฝ๋งˆ๋‹ค ์ˆ˜์‹ญ ๊ฐœ์˜ ์ด‰๊ฐ ํ”ฝ์…€์„ ํ”ผ๋ถ€์ฒ˜๋Ÿผ ๋ถ™์ด๋Š” ๊ฒƒ๋„ ๋น„์šฉ ๋ฉด์—์„œ ํ˜„์‹คํ™”๋  ์ˆ˜ ์žˆ์Šต๋‹ˆ๋‹ค. ์‹ค์ œ๋กœ ์ €์ž๋“ค์€ ๋ณธ ์—ฐ๊ตฌ๋ฅผ โ€œTactaxisโ€๋ผ๋Š” ํ”„๋กœํ† ํƒ€์ž… ์„ผ์„œ๋กœ ๋ช…๋ช…ํ•˜๊ณ  ์žˆ์œผ๋ฉฐ, ์ฐจํ›„ ์ด ๊ธฐ์ˆ ์„ ๋ฐœ์ „์‹œ์ผœ ๋Œ€๋Ÿ‰ ์ƒ์‚ฐ ๊ฐ€๋Šฅ ์ œํ’ˆํ™”๋ฅผ ์ถ”์ง„ํ•  ๊ณ„ํš์ž„์„ ๋ฐํžˆ๊ณ  ์žˆ์Šต๋‹ˆ๋‹ค.

2

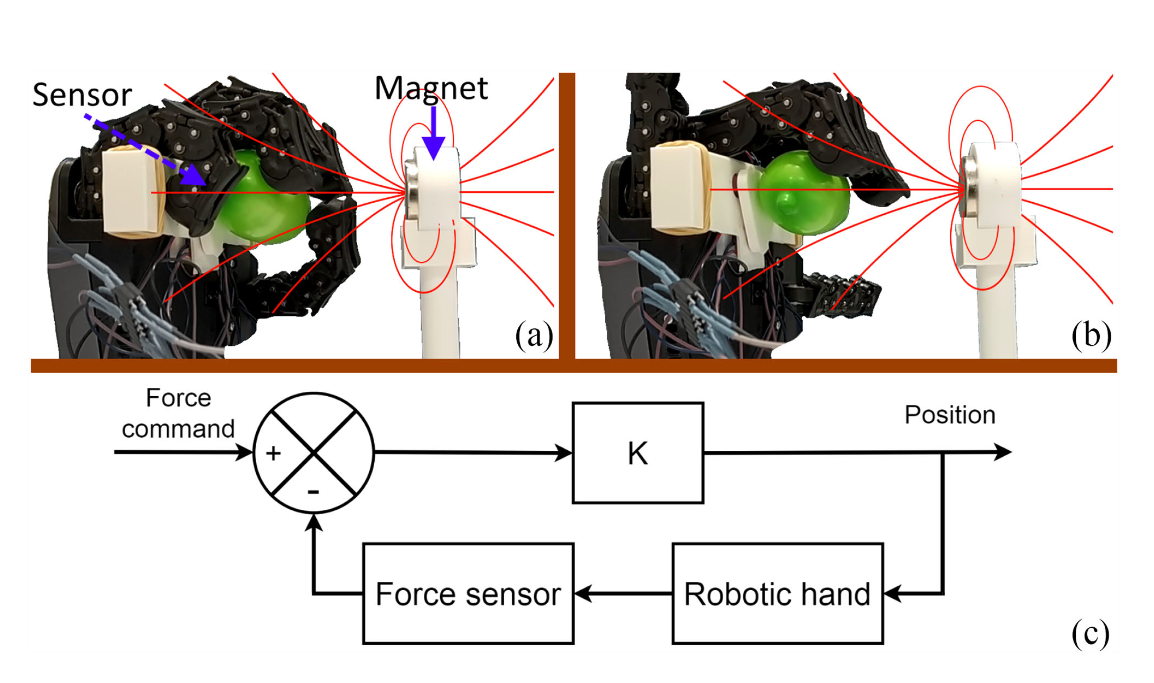

๊ทธ๋ฆผ 2. ๊ทธ๋ž˜๋””์˜ค๋ฉ”ํŠธ๋ฆญ ์ž๊ธฐ ์ด‰๊ฐ ์„ผ์„œ๋ฅผ ๋กœ๋ด‡ ์†์— ํ†ตํ•ฉํ•˜์—ฌ ํ’์„ ์„ ์žก์€ ์ƒํƒœ์—์„œ ์™ธ๋ž€ ์ž๊ธฐ์žฅ์˜ ์˜ํ–ฅ์„ ์‹œํ—˜ํ•œ ์‹คํ—˜ ์žฅ๋ฉด. (a) ์ œ์•ˆ๋œ ๋‹ค์ค‘ ํ”ฝ์…€ ์„ผ์„œ๋Š” ์˜†์˜ ๊ฐ•ํ•œ ์ž์„์ด ์ ‘๊ทผํ•ด๋„ ์ถœ๋ ฅ์ด ๊ต๋ž€๋˜์ง€ ์•Š์•„ ๋กœ๋ด‡ ์†์ด ํ’์„ ์„ ๊ณ„์†ํ•ด์„œ ์•ˆ์ •์ ์œผ๋กœ ์ฅ๊ณ  ์žˆ๋‹ค. (b) ๊ธฐ์กด ๋‹จ์ผ ํ”ฝ์…€ ์„ผ์„œ๋Š” ์ž์„ ๋•Œ๋ฌธ์— ์ธก์ •๊ฐ’์ด ๋ณ€๋™ํ•˜์—ฌ ๋กœ๋ด‡ ์†์ด ํ’์„ ์„ ๋†“์น˜๊ฑฐ๋‚˜ ๋ˆŒ๋Ÿฌ ํ„ฐ๋œจ๋ฆฌ๋Š” ๋ฌธ์ œ๊ฐ€ ๋ฐœ์ƒํ•œ๋‹ค. (c) ์‹คํ—˜์— ์‚ฌ์šฉ๋œ ํํšŒ๋กœ ํž˜ ์ œ์–ด ์•Œ๊ณ ๋ฆฌ์ฆ˜์˜ ๊ฐœ๋žต๋„.

2.5 ํ•œ๊ณ„์  ๋ฐ ํ–ฅํ›„ ๊ณผ์ œ

๊ทธ๋ž˜๋””์˜ค๋ฉ”ํŠธ๋ฆญ ์ž๊ธฐ ํž˜ ์„ผ์„œ ๊ธฐ์ˆ ์€ ์™ธ๋ž€ ํ™˜๊ฒฝ์—์„œ์˜ ํƒ์›”ํ•œ ์„ฑ๋Šฅ์„ ์ž…์ฆํ•˜์˜€์ง€๋งŒ, ์‹ค์šฉํ™”๋ฅผ ์œ„ํ•ด ๊ณ ๋ คํ•ด์•ผ ํ•  ํ•œ๊ณ„์ ๊ณผ ๋„์ „ ๊ณผ์ œ๋„ ์กด์žฌํ•ฉ๋‹ˆ๋‹ค. ๋จผ์ €, ์„ค๊ณ„์˜ ํ™•์žฅ์„ฑ(scale-up) ์ธก๋ฉด์—์„œ ํ˜„์žฌ ํ”„๋กœํ† ํƒ€์ž…์€ 4ํ”ฝ์…€ ํ•œ ๋ฌถ์Œ์˜ ์„ผ์„œ ํ•˜๋‚˜๋กœ ๋™์ž‘ํ–ˆ์Šต๋‹ˆ๋‹ค. ๋กœ๋ด‡ ์ „์ฒด ์†๋ฐ”๋‹ฅ์ด๋‚˜ ์†๊ฐ€๋ฝ์— ๋‹ค์ˆ˜์˜ ์ด‰๊ฐ ํ”ฝ์…€ ๋ฐฐ์—ด์„ ํ˜•์„ฑํ•˜๋ ค๋ฉด, ์ด์™€ ๊ฐ™์€ ์„ผ์„œ๋ฅผ ์—ฌ๋Ÿฌ ๊ฐœ ๋งคํŠธ๋ฆญ์Šค ํ˜•ํƒœ๋กœ ๋ฐฐ์น˜ํ•ด์•ผ ํ•˜๋Š”๋ฐ, ์ด ๊ฒฝ์šฐ ์ธ์ ‘ํ•œ ์„ผ์„œ๋“ค ๊ฐ„ ์ž์„ ํ•„๋“œ ๊ฐ„์„ญ ๋˜๋Š” ํŒจํ‚ค์ง€ ๊ฐ„ ๊ฐ„๊ฒฉ ๋“ฑ์— ๋Œ€ํ•œ ์ถ”๊ฐ€ ์—ฐ๊ตฌ๊ฐ€ ํ•„์š”ํ•ฉ๋‹ˆ๋‹ค. ์˜ˆ์ปจ๋Œ€ ํ”ฝ์…€ ์‚ฌ์ด ๊ฑฐ๋ฆฌ 2 mm ์ˆ˜์ค€์—์„œ๋Š” ํ•œ ํ”ฝ์…€์˜ ์ž์„์ด ์ฃผ๋ณ€ ํ”ฝ์…€์˜ ์„ผ์„œ์— ์˜ํ–ฅ์„ ์ค„ ๊ฐ€๋Šฅ์„ฑ๋„ ์žˆ์œผ๋ฏ€๋กœ, ์—ฌ๋Ÿฌ ์„ผ์„œ ๋ชจ๋“ˆ์„ ๋™์‹œ์— ์‚ฌ์šฉํ•  ๋•Œ ๋ฐœ์ƒํ•˜๋Š” ํฌ๋กœ์Šคํ† ํฌ(crosstalk)๋ฅผ ํ‰๊ฐ€ํ•˜๊ณ  ๋ฐฉ์ง€ํ•˜๋Š” ์„ค๊ณ„๊ฐ€ ํ•„์š”ํ•ฉ๋‹ˆ๋‹ค. ๋‹คํ–‰ํžˆ, ์ด์ „ ์—ฐ๊ตฌ๋“ค์—์„œ ๋‹จ์ผ ํ”ฝ์…€ ์ž๊ธฐ ์„ผ์„œ๋ฅผ 2ร—2, 4ร—4, 5ร—5 ๋“ฑ์œผ๋กœ ๊ฒฉ์ž ๋ฐฐ์—ดํ•œ ์‚ฌ๋ก€๋“ค์ด ์žˆ์—ˆ๊ณ  ํŠน๋ณ„ํ•œ ๋ฌธ์ œ ์—†์ด ๋™์ž‘ํ–ˆ์œผ๋ฏ€๋กœ, ๊ทธ๋ž˜๋””์˜ค๋ฉ”ํŠธ๋ฆญ ์„ผ์„œ ์—ญ์‹œ ๋ชจ๋“ˆ ๋‹จ์œ„๋กœ ๋ฐฐ์—ดํ•˜๋Š” ๊ฒƒ์ด ์ถฉ๋ถ„ํžˆ ๊ฐ€๋Šฅํ•  ๊ฒƒ์œผ๋กœ ๋ณด์ž…๋‹ˆ๋‹ค.

๋‹ค์Œ์œผ๋กœ ์–‘์‚ฐ ๋ฐ ๋ณด์ • ๋ฌธ์ œ๊ฐ€ ์žˆ์Šต๋‹ˆ๋‹ค. ์•ž์„œ ๊ธฐ์ˆ ํ•œ ๋ฐ”์™€ ๊ฐ™์ด ์ด ์„ผ์„œ๋Š” ์ œ์กฐ ํ›„ ๋น„๊ต์  ๋ณต์žกํ•œ ๋‹ค์ฐจ์› ๋ณด์ • ์ ˆ์ฐจ๋ฅผ ๊ฑฐ์ณ์•ผ ์ •ํ™•ํ•œ ํž˜ ๊ฐ’์„ ์ถœ๋ ฅํ•ฉ๋‹ˆ๋‹ค. ์ด๋Š” ์—ฐ๊ตฌ ๋‹จ๊ณ„์—์„œ๋Š” ์ถฉ๋ถ„ํžˆ ๊ฐ€๋Šฅํ•œ ์ž‘์—…์ด์ง€๋งŒ, ์ˆ˜๋งŽ์€ ์„ผ์„œ๋ฅผ ์ƒ์‚ฐํ•˜์—ฌ ์ผ์ผ์ด ๊ต์ •ํ•˜๊ธฐ์—๋Š” ํ˜„์‹ค์ ์ธ ๋น„์šฉ๊ณผ ์‹œ๊ฐ„์ด ๋ฌธ์ œ๊ฐ€ ๋  ์ˆ˜ ์žˆ์Šต๋‹ˆ๋‹ค. ๋”ฐ๋ผ์„œ ๊ณต์žฅ ์ถœํ•˜์‹œ ํ‘œ์ค€ ์บ˜๋ฆฌ๋ธŒ๋ ˆ์ด์…˜ ๋ฐ์ดํ„ฐ๋ฅผ ํ™œ์šฉํ•ด ๊ฐœ๋ณ„ ์„ผ์„œ์˜ ๋ณด์ • ํŒŒ๋ผ๋ฏธํ„ฐ๋ฅผ ๋น ๋ฅด๊ฒŒ ์„ธํŒ…ํ•˜๊ฑฐ๋‚˜, ์ƒ์‚ฐ ๊ณต์ •์˜ ์ •๋ฐ€๋„๋ฅผ ๋†’์—ฌ ์„ผ์„œ ๊ฐ„ ํŽธ์ฐจ๋ฅผ ์ตœ์†Œํ™”ํ•จ์œผ๋กœ์จ ๋ณด์ • ๊ณผ์ •์„ ๋‹จ์ˆœํ™”ํ•˜๋Š” ๋ฐฉ์•ˆ ๋“ฑ์ด ํ•„์š”ํ•ฉ๋‹ˆ๋‹ค. Melexis ๋ณด๋„์ž๋ฃŒ์— ๋”ฐ๋ฅด๋ฉด ์ด๋Ÿฌํ•œ ๊ณต์ • ํ†ตํ•ฉ๊ณผ ์ž๋™ ๊ต์ •์— ๋Œ€ํ•œ ๋กœ๋“œ๋งต์ด ์–ธ๊ธ‰๋˜๊ณ  ์žˆ๋Š”๋ฐ, ์ด๋Š” ๊ทธ๋ž˜๋””์˜ค๋ฉ”ํŠธ๋ฆญ ์„ผ์„œ๊ฐ€ ์ƒ์šฉํ™”๋˜๊ธฐ ์œ„ํ•ด ๋ฐ˜๋“œ์‹œ ๋„˜์–ด์•ผ ํ•  ๊ณผ์ œ์ž…๋‹ˆ๋‹ค. ๋˜ํ•œ ํ˜„์žฌ ์‹ ํ˜ธ์ฒ˜๋ฆฌ๋Š” ์™ธ๋ถ€ ํ”„๋กœ์„ธ์„œ์—์„œ ์ด๋ค„์ง€์ง€๋งŒ, ์ตœ์ข…์ ์œผ๋กœ๋Š” ์„ผ์„œ ์ถœ๋ ฅ์ด ๋ฐ”๋กœ ํž˜ ๊ฐ’์œผ๋กœ ์ œ๊ณต๋  ์ˆ˜ ์žˆ๋„๋ก ์˜จ์นฉ ์‹ ํ˜ธ์ฒ˜๋ฆฌ๋ฅผ ํฌํ•จํ•˜๋Š” ๋ฐฉํ–ฅ์œผ๋กœ ๋ฐœ์ „ํ•  ์ˆ˜ ์žˆ์Šต๋‹ˆ๋‹ค. ์ด๊ฒƒ์€ ์„ผ์„œ ๋ฐ์ดํ„ฐ๋ฅผ ๋‹ค๋ฃจ๋Š” ์‹œ์Šคํ…œ ํ†ตํ•ฉ์„ ๊ฐ„์†Œํ™”ํ•˜๊ณ , ํ†ต์‹  ๋Œ€์—ญํญ ์š”๊ตฌ๋ฅผ ์ค„์ด๋ฉฐ, ์‹ค์‹œ๊ฐ„ ์ œ์–ด์— ์œ ๋ฆฌํ•  ๊ฒƒ์ž…๋‹ˆ๋‹ค.

๊ธฐ๊ณ„์  ์‹ ๋ขฐ์„ฑ ๋ฐ ๋‚ด๊ตฌ์„ฑ๋„ ๊ณ ๋ คํ•ด์•ผ ํ•ฉ๋‹ˆ๋‹ค. ํƒ„์„ฑ์ฒด๋กœ ๋œ ์„ผ์„œ๋Š” ๋ฐ˜๋ณต๋œ ํ•˜์ค‘์— ๋”ฐ๋ฅธ ํ”ผ๋กœ, ํฌ๋ฆฝ(creep) ํŠน์„ฑ, ์˜จ๋„ ๋ฐ ์‹œ๊ฐ„์— ๋”ฐ๋ฅธ ๊ฒฝ๋„ ๋ณ€ํ™” ๋“ฑ์ด ๋ฐœ์ƒํ•  ์ˆ˜ ์žˆ์Šต๋‹ˆ๋‹ค. ๋…ผ๋ฌธ์—์„œ๋„ ์˜จ๋„ ๋ณ€ํ™” 0โ€“50 โ„ƒ ๊ตฌ๊ฐ„์—์„œ ํƒ„์„ฑ์ฒด ์—ดํŒฝ์ฐฝ๊ณผ ์—ฐํ™”๋กœ ์ธํ•œ ํž˜ ์ธก์ • ๋“œ๋ฆฌํ”„ํŠธ๊ฐ€ ์ตœ๋Œ€ 20~30%๊นŒ์ง€ ์ƒ๊ธฐ๋Š” ๊ฒƒ์„ ํ™•์ธํ•˜๊ณ  1์ฐจ ๋ณด์ •์œผ๋กœ ์ด๋ฅผ ๋ณด์ƒํ•˜์˜€์ง€๋งŒ, ์žฅ์‹œ๊ฐ„ ์‚ฌ์šฉ ์‹œ์˜ ์—ด์ /๊ธฐ๊ณ„์  ์•ˆ์ •์„ฑ์€ ์ถ”๊ฐ€ ๊ฒ€์ฆ์ด ํ•„์š”ํ•ฉ๋‹ˆ๋‹ค. ์˜ˆ๋ฅผ ๋“ค์–ด 50 โ„ƒ ์ด์ƒ ๊ณ ์˜จ ํ™˜๊ฒฝ์ด๋‚˜ 0 โ„ƒ ์ดํ•˜ ์ €์˜จ ํ™˜๊ฒฝ, ๋˜๋Š” ์ˆ˜๋งŒ ํšŒ ์ด์ƒ์˜ ๋ฐ˜๋ณต ํž˜ ์ž‘์šฉ ํ›„์—๋„ ์ดˆ๊ธฐ์˜ ์บ˜๋ฆฌ๋ธŒ๋ ˆ์ด์…˜์ด ์œ ์ง€๋˜๋Š”์ง€ ๊ด€์ฐฐํ•ด์•ผ ํ•ฉ๋‹ˆ๋‹ค. ์ž์„์˜ ์˜๊ตฌ์žํ™” ์„ธ๊ธฐ ๊ฐ์†Œ(demagnetization)๋‚˜ ํƒ„์„ฑ์ฒด์˜ ๋ณ€ํ˜• ์˜๊ตฌ์ž”๋ฅ˜(hysteresis) ๋“ฑ์ด ๋ฐœ์ƒํ•˜๋ฉด, ํž˜-์ž๊ธฐ์žฅ ๋ชจ๋ธ์ด ๋ณ€๋™ํ•˜์—ฌ ์˜ค์ฐจ๊ฐ€ ๋Š˜์–ด๋‚  ์ˆ˜ ์žˆ๊ธฐ ๋•Œ๋ฌธ์ž…๋‹ˆ๋‹ค. ์ด๋Ÿฌํ•œ ๋ฌธ์ œ์— ๋Œ€ํ•ด์„œ๋Š” ์ž์„ ์žฌ์งˆ ๋ฐ ์ฝ”ํŒ…์˜ ๊ฐœ์„ , ํƒ„์„ฑ์ฒด ์†Œ์žฌ์˜ ์„ ํƒ, ์˜จ๋„ ์„ผ์„œ ํ”ผ๋“œ๋ฐฑ์„ ํ™œ์šฉํ•œ ๋‹ค์ฐจ์› ์˜จ๋„ ๋ณด์ • ์•Œ๊ณ ๋ฆฌ์ฆ˜ ๋“ฑ์œผ๋กœ ๋Œ€์‘ํ•  ์ˆ˜ ์žˆ์„ ๊ฒƒ์ž…๋‹ˆ๋‹ค. ๋์œผ๋กœ, ์ด ์„ผ์„œ๋Š” ์ˆ˜์ง ํ† ํฌ ์„ฑ๋ถ„์— ๋Œ€ํ•ด ๋ฏผ๊ฐํ•˜์ง€ ์•Š๋‹ค๋Š” ํƒœ์ƒ์  ํ•œ๊ณ„๊ฐ€ ์žˆ์Šต๋‹ˆ๋‹ค. ๋กœ๋ด‡ ์†๊ฐ€๋ฝ ์ด‰๊ฐ์—๋Š” ์ผ๋ฐ˜์ ์œผ๋กœ ์ ‘์ด‰๋ ฅ 3์ถ• ์ •๋ณด๋งŒ์œผ๋กœ๋„ ์ถฉ๋ถ„ํ•œ ๊ฒฝ์šฐ๊ฐ€ ๋งŽ์ง€๋งŒ, ๋งŒ์•ฝ ๋ฌผ์ฒด์™€์˜ ๋งˆ์ฐฐ๋กœ ๋ฐœ์ƒํ•˜๋Š” ๋น„ํ‹€๋ฆผ์„ ๊ฐ์ง€ํ•˜๋ ค๋ฉด ์„ผ์„œ ๊ตฌ์กฐ๋ฅผ ์ถ”๊ฐ€ํ•˜๊ฑฐ๋‚˜ ๋‹ค๋ฅธ ๋ณด์กฐ ๋ฉ”์ปค๋‹ˆ์ฆ˜์„ ๋งˆ๋ จํ•ด์•ผ ํ•ฉ๋‹ˆ๋‹ค. ์˜ˆ๋ฅผ ๋“ค์–ด ์‹ญ์ž ๋ฐฐ์—ด๋กœ ๋‘ ๊ฐœ์˜ ์ž์„์„ ๋ฐฐ์น˜ํ•˜๊ฑฐ๋‚˜, ๋น„๋Œ€์นญ ํ˜•์ƒ์˜ ์ž์„์„ ์‚ฌ์šฉํ•ด ํ† ํฌ์— ๋Œ€ํ•œ ์‘๋‹ต์„ ์ผ๋ถ€๋Ÿฌ ๋งŒ๋“ค์–ด๋‚ด๋Š” ๋“ฑ์˜ ์—ฐ๊ตฌ๊ฐ€ ํ–ฅํ›„ ์ง„ํ–‰๋  ์ˆ˜ ์žˆ์Šต๋‹ˆ๋‹ค.

์š”์•ฝํ•˜์ž๋ฉด, ๊ทธ๋ž˜๋””์˜ค๋ฉ”ํŠธ๋ฆญ ์ž๊ธฐ ์ด‰๊ฐ ์„ผ์„œ๋Š” ํฐ ๊ฐ€๋Šฅ์„ฑ์„ ์ง€๋‹Œ ๊ธฐ์ˆ ์ด์ง€๋งŒ ์ƒ์šฉ ๋กœ๋ด‡์— ํญ๋„“๊ฒŒ ์ ์šฉ๋˜๊ธฐ๊นŒ์ง€๋Š” ์ƒ์‚ฐ ๊ณต์ • ์ตœ์ ํ™”, ๋‹ค์ค‘ ์„ผ์„œ ์–ด๋ ˆ์ด ๊ตฌ์„ฑ, ์žฅ๊ธฐ ์•ˆ์ •์„ฑ ๊ฒ€์ฆ ๋“ฑ์˜ ์ถ”๊ฐ€ ๊ณผ์ œ๊ฐ€ ๋‚จ์•„ ์žˆ์Šต๋‹ˆ๋‹ค. ์ด๋Ÿฌํ•œ ๋ถ€๋ถ„์€ ํ–ฅํ›„ ์—ฐ๊ตฌ ๋ฐ ๊ฐœ๋ฐœ์„ ํ†ตํ•ด ์ถฉ๋ถ„ํžˆ ๊ฐœ์„ ํ•  ์ˆ˜ ์žˆ์œผ๋ฉฐ, ์‹ค์ œ ์ œํ’ˆํ™” ์‹œ ์—”์ง€๋‹ˆ์–ด๋ง ์†”๋ฃจ์…˜์œผ๋กœ ๋ณด์™„๋  ๊ฒƒ์œผ๋กœ ๊ธฐ๋Œ€๋ฉ๋‹ˆ๋‹ค.

2.6 ๋ถ„์„ ๋ฐ ๋น„ํŒ์  ๋…ผํ‰

์ด ๋…ผ๋ฌธ์€ ๋กœ๋ด‡์šฉ ์ด‰๊ฐ ์„ผ์„œ ๋ถ„์•ผ์—์„œ ์˜ค๋žซ๋™์•ˆ ์ง€์ ๋˜์–ด ์˜จ ์™ธ๋ž€ ์ž๊ธฐ์žฅ ๋ฌธ์ œ๋ฅผ ํ•ด๊ฒฐํ•˜๊ธฐ ์œ„ํ•œ ์ฐฝ์˜์  ํ•ด๋ฒ•์„ ์ œ์‹œํ•˜๊ณ , ์ด๋ฅผ ์‹คํ—˜์ ์œผ๋กœ ์ž…์ฆํ–ˆ๋‹ค๋Š” ์ ์—์„œ ํฐ ์˜์˜๊ฐ€ ์žˆ์Šต๋‹ˆ๋‹ค. ๊ธฐ์ˆ ์  ๊ธฐ์—ฌ๋„ ๋งค์šฐ ๋ช…ํ™•ํ•˜์—ฌ, ๊ธฐ์กด ์ž๊ธฐ ์ด‰๊ฐ์„ผ์„œ์˜ ํ˜„์‹ค ์ ์šฉ์„ฑ์„ ๊ฐ€๋กœ๋ง‰๋˜ ์žฅ์• ๋ฅผ ๊ทน๋ณตํ•˜๊ณ ๋„ ์„ฑ๋Šฅ ํƒ€ํ˜‘์ด ๊ฑฐ์˜ ์—†์Œ์„ ๋ณด์—ฌ์ฃผ์—ˆ์Šต๋‹ˆ๋‹ค. ์‹ค์ œ๋กœ 2 mT ์ˆ˜์ค€์˜ ๊ฐ•ํ•œ ์™ธ๋ถ€ ์ž๊ธฐ์žฅ ํ•˜์—์„œ๋„ ์„ผ์„œ ์ถœ๋ ฅ ์˜ค์ฐจ๊ฐ€ 0.3%์— ๋ถˆ๊ณผํ•˜๋‹ค๋Š” ๊ฒฐ๊ณผ๋Š” ๋†€๋ผ์šด ์ˆ˜์ค€์ด๋ฉฐ, 3์ถ• 2.7 mN ํ•ด์ƒ๋„ ์—ญ์‹œ ํ˜„์žฌ ๋ณด๊ณ ๋œ ์ด‰๊ฐ ์„ผ์„œ ์ค‘ ์ตœ์ƒ์œ„๊ถŒ์— ์†ํ•ฉ๋‹ˆ๋‹ค. ํŠนํžˆ ์ฃผ๋ชฉํ•  ์ ์€, ์ด๋Ÿฌํ•œ ์™ธ๋ž€ ๋ฉด์—ญ ์„ค๊ณ„๊ฐ€ ๋กœ๋ด‡ ์ œ์–ด์— ๋ฏธ์น˜๋Š” ํšจ๊ณผ๋ฅผ ์ง์ ‘ ์‹œ์—ฐํ•œ ๋ถ€๋ถ„์ž…๋‹ˆ๋‹ค. ๋‹จ์ˆœํžˆ ์„ผ์„œ ์ŠคํŽ™ ํ–ฅ์ƒ์— ๊ทธ์น˜์ง€ ์•Š๊ณ , ์‹ค์ œ ๋กœ๋ด‡ ์†์œผ๋กœ ํ’์„ ์„ ์žก๋Š” ๋ฐ ์ ์šฉํ•˜์—ฌ ๊ธฐ์กด ์„ผ์„œ์˜€์œผ๋ฉด ๋ฐœ์ƒํ–ˆ์„ ๋ฌธ์ œ(์ž์„์œผ๋กœ ์ธํ•œ ์˜ค์ž‘๋™)๋ฅผ ์ƒˆ๋กœ์šด ์„ผ์„œ๋กœ๋Š” ํ•ด๊ฒฐํ•  ์ˆ˜ ์žˆ์Œ์„ ๋ช…ํ™•ํžˆ ๋ณด์—ฌ์ฃผ์—ˆ์Šต๋‹ˆ๋‹ค. ์ด๋Š” ์ด ๊ธฐ์ˆ ์˜ ์‹ค์šฉ์  ๊ฐ€์น˜๋ฅผ ๋…์ž๋“ค์—๊ฒŒ ๊ฐ•ํ•˜๊ฒŒ ์ธ์‹์‹œํ‚ค๋Š” ์š”์†Œ๋กœ, ์‘์šฉ ์ธก๋ฉด๊ณผ ํ•™์ˆ  ๊ธฐ์—ฌ์˜ ๊ท ํ˜•์„ ์ž˜ ๋งž์ถ˜ ์‚ฌ๋ก€๋ผ ํ•  ์ˆ˜ ์žˆ์Šต๋‹ˆ๋‹ค.

๋ฌผ๋ก  ํ•œํŽธ์œผ๋กœ๋Š” ์ด ์—ฐ๊ตฌ์—์„œ ๋‹ค๋ฃจ์ง€ ์•Š์€ ์ž ์žฌ์  ๋ฌธ์ œ๋“ค๋„ ์กด์žฌํ•ฉ๋‹ˆ๋‹ค. ์ฒซ์งธ, ์˜จ๋„ ๋ณ€ํ™” ๋ฐ ์žฅ๊ธฐ ์•ˆ์ •์„ฑ ์ด์Šˆ๋Š” ์™„์ „ํžˆ ํ•ด๊ฒฐ๋œ ๊ฒƒ์ด ์•„๋‹™๋‹ˆ๋‹ค. ๋…ผ๋ฌธ์—์„œ๋Š” 0โ€“50 โ„ƒ ๊ตฌ๊ฐ„์—์„œ์˜ ์„ ํ˜• ๋ณด์ •์œผ๋กœ ์˜จ๋„ ๋“œ๋ฆฌํ”„ํŠธ๋ฅผ ์ค„์˜€์ง€๋งŒ, ์„ผ์„œ๊ฐ€ ๋‹ค์–‘ํ•œ ํ™˜๊ฒฝ(์˜ˆ: -20 โ„ƒ ๋ƒ‰๋™์ฐฝ๊ณ ๋‚˜ 70 โ„ƒ ์˜จ์‹ค ๋“ฑ)์—์„œ ์‚ฌ์šฉํ•  ๊ฒฝ์šฐ๋‚˜ ์ˆ˜๊ฐœ์›” ์ด์ƒ์˜ ์‹œ๊ฐ„ ๊ฒฝ๊ณผ ํ›„์—๋„ ๋™์ผํ•œ ์„ฑ๋Šฅ์„ ์œ ์ง€ํ•˜๋Š”์ง€๋Š” ์ถ”๊ฐ€ ๊ฒ€์ฆ์ด ํ•„์š”ํ•ฉ๋‹ˆ๋‹ค. ํƒ„์„ฑ์ฒด์˜ ์—ด์  ํŠน์„ฑ๊ณผ ์ž์„์˜ ์˜จ๋„ ์˜์กด์„ฑ, ๊ทธ๋ฆฌ๊ณ  ๊ธฐ๊ณ„์  ํ”ผ๋กœ๋Š” ์‹œ๊ฐ„์ด ์ง€๋‚ ์ˆ˜๋ก ๋ณด์ • ๋ชจ๋ธ๊ณผ ์–ด๊ธ‹๋‚  ์ˆ˜ ์žˆ๊ธฐ ๋•Œ๋ฌธ์—, ์ž๋™ ์žฌ๊ต์ •(auto-calibration)์ด๋‚˜ ์ถ”๊ฐ€ ์„ผ์„œ(์˜ˆ: ์ŠคํŠธ๋ ˆ์ธ ๊ฒŒ์ด์ง€๋กœ ํƒ„์„ฑ์ฒด ๋ณ€ํ˜• ์ง์ ‘ ์ธก์ • ๋“ฑ) ๋„์ž… ๋“ฑ์˜ ๋ณด์™„์ด ๊ณ ๋ ค๋  ์ˆ˜ ์žˆ์Šต๋‹ˆ๋‹ค. ๋‘˜์งธ, ๋น„๊ท ์ผํ•œ ์™ธ๋ถ€ ์ž๊ธฐ์žฅ์— ๋Œ€ํ•œ ๋ฉด์—ญ์„ฑ์€ ์—ฌ์ „ํžˆ ํ•œ๊ณ„๊ฐ€ ์žˆ์„ ๊ฒƒ์ž…๋‹ˆ๋‹ค. ๊ทธ๋ž˜๋””์˜ค๋ฉ”ํŠธ๋ฆญ ์„ผ์„œ๋Š” ๊ณต๊ฐ„์ ์œผ๋กœ ๊ฑฐ์˜ ์ผ์ •ํ•œ ์™ธ๋ž€ ํ•„๋“œ๋ฅผ ์ œ๊ฑฐํ•˜๋Š” ๋ฐ ์ตœ์ ํ™”๋˜์–ด ์žˆ์ง€๋งŒ, ๋งŒ์•ฝ ์™ธ๋ถ€ ์ž์„์ด ์„ผ์„œ ํ•œ์ชฝ ๊ฐ€๊นŒ์ด์— ์œ„์น˜ํ•˜์—ฌ ๊ตญ๋ถ€์ ์œผ๋กœ ๊ฐ•ํ•œ ๊ตฌ๋ฐฐ ํ•„๋“œ๋ฅผ ์œ ๋ฐœํ•œ๋‹ค๋ฉด ์ด๋ฅผ ์™„์ „ํžˆ ๊ตฌ๋ถ„ํ•ด๋‚ด๊ธฐ๋Š” ์–ด๋ ค์šธ ์ˆ˜ ์žˆ์Šต๋‹ˆ๋‹ค. ์˜ˆ๋ฅผ ๋“ค์–ด ๋กœ๋ด‡์ด ์˜๊ตฌ์ž์„ ์ž์ฒด๋ฅผ ์ง‘๊ฑฐ๋‚˜, ๊ฐ•ํ•œ ์ž๊ธฐ์ฒด๋ฅผ ์ง€๋‹Œ ๋ฌผ์ฒด๋ฅผ ๋‹ค๋ฃจ๋Š” ๊ฒฝ์šฐ, ๊ทธ ๋ฌผ์ฒด์—์„œ ๋‚˜์˜ค๋Š” ํ•„๋“œ ํŒจํ„ด์ด ์„ผ์„œ์˜ ์˜ˆ์ƒ ๋ชจ๋ธ๊ณผ ์„ž์—ฌ ์˜ค์ฐจ๋ฅผ ์ผ์œผํ‚ฌ ๊ฐ€๋Šฅ์„ฑ์ด ์žˆ์Šต๋‹ˆ๋‹ค. ์ด๋Ÿฐ ์ƒํ™ฉ์€ ์ผ๋ฐ˜์ ์ด์ง€๋Š” ์•Š์ง€๋งŒ, ๊ทธ๋ž˜๋„ ์„ผ์„œ์˜ ์ ์šฉ ๋ฒ”์œ„์— ๋Œ€ํ•œ ํ•œ๊ณ„๋กœ ์ธ์ง€ํ•ด์•ผ ํ•ฉ๋‹ˆ๋‹ค. ์…‹์งธ, ์ž๊ธฐ์  ๊ฐ„์„ญ ์™ธ์— ๋‹ค๋ฅธ ์š”์ธ๋“คโ€”์˜ˆ๋ฅผ ๋“ค์–ด ์ธ์ ‘ํ•œ ๊ธˆ์† ๊ตฌ์กฐ์— ์˜ํ•œ ์ž๊ธฐ์žฅ ์™œ๊ณก, ํ˜น์€ ์ „์ž๊ธฐ์  ์žก์Œโ€”์— ๋Œ€ํ•ด์„œ๋„ ์ถ”๊ฐ€์ ์ธ ์‹คํ—˜์ด ํ•„์š”ํ•ฉ๋‹ˆ๋‹ค. ๋…ผ๋ฌธ์—์„œ๋Š” ๋กœ๋ด‡ ์†๊ฐ€๋ฝ์˜ ์•Œ๋ฃจ๋ฏธ๋Š„/ํ”Œ๋ผ์Šคํ‹ฑ ๊ตฌ์กฐ์—์„œ ๋ฌธ์ œ์—†์ด ์ž‘๋™ํ–ˆ์ง€๋งŒ, ๋งŒ์•ฝ ์„ผ์„œ ์ฃผ๋ณ€์— ๊ฐ•์ž์„ฑ์ฒด ๋ถ€ํ’ˆ์ด ์žˆ๋‹ค๋ฉด ์ž์„์˜ ํ•„๋“œ๊ฐ€ ๊ทธ์ชฝ์œผ๋กœ ๋‹ฌ๋ผ๋ถ™์–ด ์™œ๊ณก๋˜๊ฑฐ๋‚˜ ๊ฐ๋„๊ฐ€ ์ €ํ•˜๋  ์ˆ˜ ์žˆ์Šต๋‹ˆ๋‹ค. ๋”ฐ๋ผ์„œ ์„ผ์„œ ์ฃผ์œ„ ์žฌ์งˆ ์„ ํƒ๊ณผ ์„ค์น˜ ์œ„์น˜ ๋“ฑ๋„ ์‹ ์ค‘ํžˆ ๊ณ ๋ คํ•ด์•ผ ํ•  ๊ฒƒ์ž…๋‹ˆ๋‹ค.

๋งˆ์ง€๋ง‰์œผ๋กœ, ์‹ค์šฉํ™” ๊ด€์ ์—์„œ์˜ ๊ฒฝ์ œ์„ฑ๋„ ์งš์–ด๋ณผ ์ ์ž…๋‹ˆ๋‹ค. ์ด ๋…ผ๋ฌธ์€ ๊ธฐ์—…(Melexis) ์ฃผ๋„๋กœ ์ˆ˜ํ–‰๋˜์–ด ๋น„๊ต์  ํ˜„์‹ค์„ ๊ฐ์•ˆํ•œ ๋‚ด์šฉ์ด์ง€๋งŒ, ์•„์ง์€ ์—ฐ๊ตฌ ํ”„๋กœํ† ํƒ€์ž… ๋‹จ๊ณ„๋กœ ์†Œ๋Ÿ‰ ์ œ์ž‘๋˜์—ˆ์Šต๋‹ˆ๋‹ค. ๋Œ€๋Ÿ‰ ์ƒ์‚ฐ ์‹œ ๋‹จ๊ฐ€์™€ ์‹ ๋ขฐ์„ฑ, ์ˆ˜์œจ ๋“ฑ์ด ์ค‘์š”ํ•  ํ…๋ฐ, ๊ทธ๋ž˜๋””์˜ค๋ฉ”ํŠธ๋ฆญ ์„ผ์„œ๋Š” ๊ตฌ์กฐ๊ฐ€ ๋‹ค์†Œ ๋ณต์žกํ•˜์—ฌ ๋‹จ์ผ ์„ผ์„œ ๋Œ€๋น„ ์ œ์กฐ ๊ณต์ •์ด ๋Š˜์–ด๋‚  ์ˆ˜ ์žˆ์Šต๋‹ˆ๋‹ค. ํ•˜์ง€๋งŒ ๋ฐ˜๋„์ฒด ๊ณต์ • ๊ธฐ์ˆ ๊ณผ ์„ผ์„œ ๋ณด์ • ๊ธฐ๋ฒ•์ด ๊พธ์ค€ํžˆ ๋ฐœ์ „ํ•˜๊ณ  ์žˆ์œผ๋ฏ€๋กœ ์ด๋Ÿฌํ•œ ๋ฌธ์ œ๋Š” ์ถฉ๋ถ„ํžˆ ํ•ด๊ฒฐ ๊ฐ€๋Šฅํ•ด ๋ณด์ž…๋‹ˆ๋‹ค. ํŠนํžˆ ๋ฉ”ํ‹€๋ฃฉ์‹œ์Šค(Melexis) ๋“ฑ์—์„œ ์ด๋ฏธ stray-field immune ์œ„์น˜ ์„ผ์„œ ๋“ฑ์„ ์–‘์‚ฐํ•œ ๊ฒฝํ—˜์ด ์žˆ๋‹ค๋Š” ์ ์„ ๊ฐ์•ˆํ•˜๋ฉด, ๋ณธ ์ด‰๊ฐ ์„ผ์„œ๋„ ์กฐ๋งŒ๊ฐ„ ์ƒ์šฉ ๋กœ๋ด‡์— ํƒ‘์žฌ๋  ์ˆ˜์ค€์œผ๋กœ ๊ฐœ์„ ๋  ์ˆ˜ ์žˆ์„ ๊ฒƒ์ž…๋‹ˆ๋‹ค.

๊ฒฐ๋ก ์ ์œผ๋กœ, โ€œ๊ทธ๋ž˜๋””์˜ค๋ฉ”ํŠธ๋ฆญ ์ž๊ธฐ ํž˜ ์„ผ์„œโ€ ์—ฐ๊ตฌ๋Š” ๋กœ๋ด‡ ์ด‰๊ฐ ์„ผ์‹ฑ ๋ถ„์•ผ์—์„œ ํ•™์ˆ ์  ๋…์ฐฝ์„ฑ๊ณผ ์‘์šฉ์  ์œ ์šฉ์„ฑ์„ ๊ณ ๋ฃจ ๊ฐ–์ถ˜ ์„ฑ๊ณผ๋กœ ํ‰๊ฐ€๋ฉ๋‹ˆ๋‹ค. ๋‹ค์ค‘ ์ž๊ธฐ ํ”ฝ์…€์„ ํ™œ์šฉํ•œ ์ฐจ๋™ ์ธก์ • ๊ฐœ๋…์€ ํ–ฅํ›„ ๋‹ค๋ฅธ ์„ผ์„œ ๋ถ„์•ผ(์˜ˆ: ์ „๋ฅ˜ ์„ผ์‹ฑ, ์ง€์ž๊ธฐ ๊ณ„์ธก ๋“ฑ)์—๋„ ์‘์šฉ๋  ์ž ์žฌ์„ฑ์ด ์žˆ์Šต๋‹ˆ๋‹ค. ์ด ์—ฐ๊ตฌ๋ฅผ ๋ฐœํŒ์œผ๋กœ, ๋ณด๋‹ค ๊ฒฌ๊ณ ํ•˜๊ณ  ์ •๊ตํ•œ ๋กœ๋ด‡ ์ด‰๊ฐ ์„ผ์„œ๋“ค์ด ์‹คํ˜„๋˜์–ด ๋กœ๋ด‡์ด ์ธ๊ฐ„์ฒ˜๋Ÿผ ์„ฌ์„ธํ•œ ์ด‰๊ฐ์„ ๊ฐ–์ถ”๋Š” ๋‚ ์ด ์•ž๋‹น๊ฒจ์ง€๊ธธ ๊ธฐ๋Œ€ํ•ฉ๋‹ˆ๋‹ค.
