서론

왜 접촉(contact) 시뮬레이션이 어려운가

로봇 매니퓰레이션에서 “물체를 잡고, 끼우고, 밀고, 굴리는” 거의 모든 동작은 접촉으로 시작해서 접촉으로 끝납니다. 그래서 시뮬레이터가 접촉을 얼마나 사실적으로 계산하느냐가 sim-to-real 격차의 핵심 변수입니다. 그런데 접촉을 빠르고 정확하게 계산하는 일은 생각보다 까다롭습니다.

가장 널리 쓰이는 방식은 점 접촉(point contact) 모델입니다. 두 물체가 닿으면 몇 개의 대표 점에서 힘을 주고받는다고 가정하는 것이죠. 빠르긴 하지만, 실제 접촉이 가지는 면적 의존 효과(area-dependent effects) 를 표현하지 못합니다. 예를 들어 넓은 면으로 누르면 회전을 더 강하게 막아주는 마찰(비틀림 마찰, torsional friction)이 생기는데, 점 접촉은 이런 걸 잡아내지 못하고 종종 이상한 아티팩트(튀는 힘, 진동)를 만듭니다.

이에 대한 대안으로 등장한 것이 하이드로일래스틱 접촉(hydroelastic contact) 모델입니다. 한 줄로 비유하자면 이렇습니다.

“두 물체가 서로 파고들면, 그 겹치는 부피 안에서 압력이 평형을 이루는 면을 찾아 그 면 전체에 분포된 힘을 매긴다.”

즉, 한 점이 아니라 접촉 패치(contact patch) 전체를 해석합니다. 각 물체 내부에 가상의 압력장(pressure field)을 정의하고, 두 물체가 겹쳤을 때 양쪽 압력이 같아지는 면을 접촉면으로 봅니다. 이렇게 하면 (1) 접촉 형상이 조금 변할 때 힘이 매끄럽게(continuously) 변하고, (2) 접촉면의 공간적 넓이가 합력/합모멘트(net wrench)에 자연스럽게 반영됩니다.

기존 하이드로일래스틱의 발목을 잡던 것

하이드로일래스틱 모델은 Drake 시뮬레이터에서 잘 알려진 구현을 가지고 있습니다. 그러나 현실적 한계가 있었습니다.

압력장을 사면체 메시(tetrahedral mesh) 위에 표현합니다. 볼록(convex) 형상은 자동 생성이 되지만, 비볼록(non-convex) 물체는 사용자가 직접 VTK 파일을 만들어 넣어야 합니다.
충돌 시 교차하는 사면체 쌍을 찾아 교차 평면을 계산해야 하는데, 메시 해상도가 올라갈수록 이 비용이 폭발합니다. 즉, 디테일이 많은 형상과 접촉이 빈번한 작업(조립 등)에서 확장성(scalability) 이 나빠집니다.

이 논문은 바로 이 지점을 공략합니다. 핵심 주장은 명료합니다.

사면체 메시를 버리고, 모든 것을 부호 거리장(Signed Distance Field, SDF) 위에서 계산하자. 그리고 전 과정을 GPU에서 병렬로 돌리자.

SDF는 공간의 각 점에서 “물체 표면까지의 부호 있는 거리”를 주는 함수 \phi(\mathbf{x}) 입니다. 물체 안이면 \phi < 0, 밖이면 \phi > 0 이죠. SDF는 임의의 복잡한 형상을 규칙적인 격자(grid) 위에 표현할 수 있고, 격자 기반이라 GPU 병렬화에 천성적으로 잘 맞습니다. 저자들은 이 SDF 표현의 기하학적 일반성과 하이드로일래스틱의 물리적으로 근거 있는 분산 힘 모델을 결합합니다.

이 작업은 NVIDIA의 오픈소스 GPU 물리엔진 Newton 프로젝트의 일부로 통합되었으며, IEEE ICRA 2026 워크숍(CR2)에서 oral 발표로 채택되었습니다.

방법

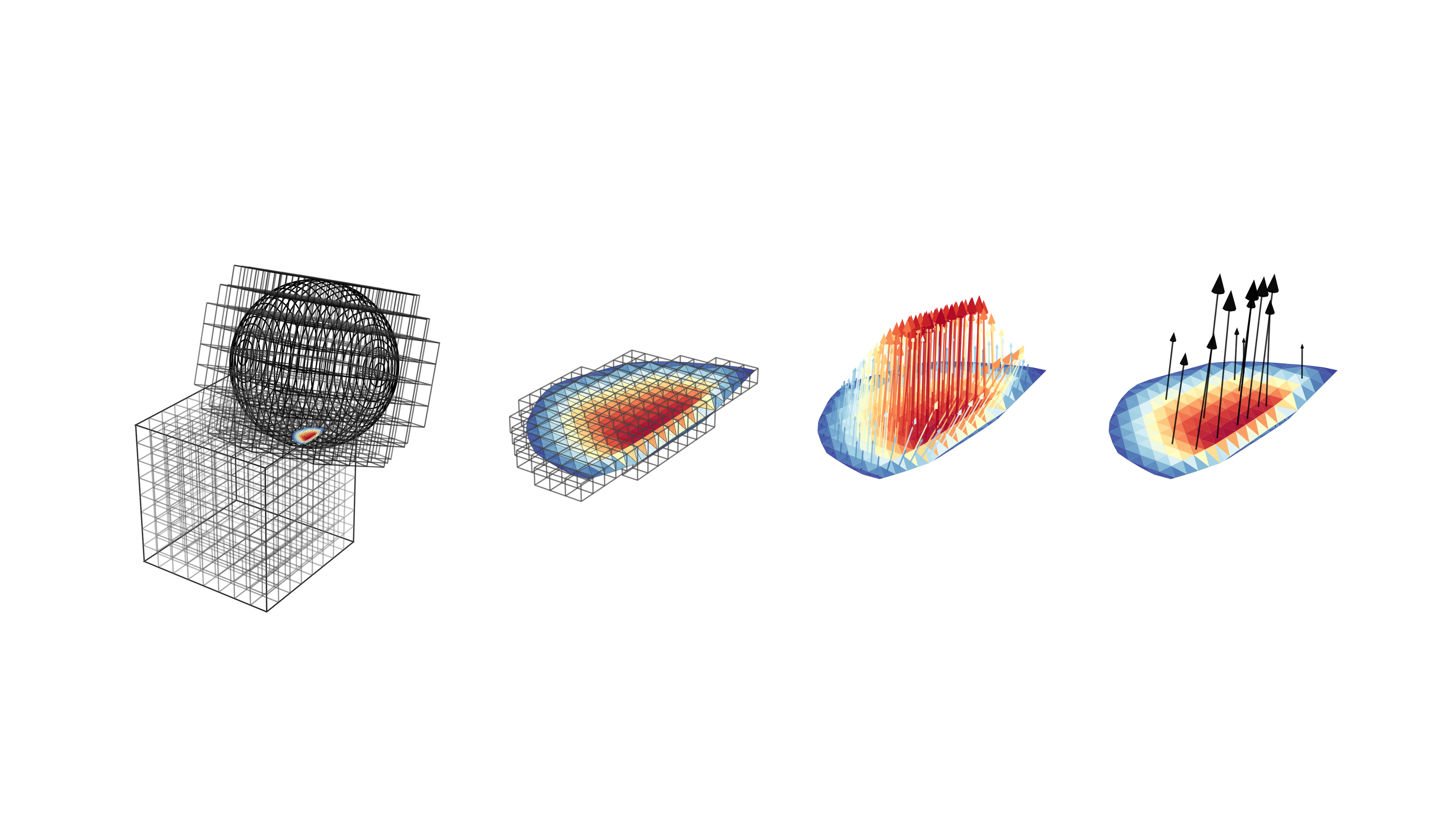

전체 파이프라인은 크게 세 단계입니다. 그림 1(논문)은 구(sphere) 두 개가 충돌하는 예시로 이 흐름을 시각화하는데, 텍스트로 풀어보면 다음과 같습니다.

(A) 등압면(isopressure surface) 추출: 겹친 영역 안에서 양쪽 압력이 같아지는 면을 SDF로부터 직접 뽑아 삼각형 메시로 만듭니다. 그림에서는 격자 셀 안에 작고 납작한 색칠된 면이 나타납니다.
(B) 접촉 이산화(discretization): 그 면의 각 삼각형마다 압력에 비례하는 힘 화살표가 솟아오릅니다(분포된 힘장).
(C) 접촉 축소(reduction): 수백 개의 힘 화살표를, 같은 합력/합모멘트를 내는 소수의 대표 화살표로 압축합니다(그림에서는 274개 → 17개).

flowchart TD
    A["Two objects A and B<br/>each as grid-sampled SDF"] --> B["Stiffness-weighted SDF difference<br/>g(x) = kA*phiA(x) - kB*phiB(x)"]
    B --> C["Hierarchical pruning<br/>find isovoxels containing g=0"]
    C --> D["Marching cubes on isovoxels<br/>--> triangle mesh of contact surface S"]
    D --> E["Per-triangle contact point<br/>(position, normal, depth, k_eff)"]
    E --> F["Contact reduction<br/>normal binning + spatial selection<br/>+ wrench/moment matching"]
    F --> G["Compact contact set<br/>--> downstream solver (XPBD / MuJoCo)"]

A. 등압면 생성 (Isosurface Generation)

각 물체의 형상은 정육면체 복셀(voxel)로 이루어진 규칙 격자 위에 샘플링된 SDF \phi(\mathbf{x}) 로 표현합니다.

두 충돌 물체 A, B 가 각각 SDF \phi_A(\mathbf{x}), \phi_B(\mathbf{x}) 와 하이드로일래스틱 강성(hydroelastic moduli) k_A, k_B 를 가진다고 할 때, 강성 가중 차이장(stiffness-weighted difference field) 을 정의합니다.

g(\mathbf{x}) = k_A\,\phi_A(\mathbf{x}) - k_B\,\phi_B(\mathbf{x}). \tag{1}

직관적으로 풀면 이렇습니다. 하이드로일래스틱 모델에서 압력은 표면에서 안쪽으로 들어갈수록(침투 깊이에 비례해서) 선형으로 커진다고 봅니다. -\phi 가 곧 침투 깊이 같은 양이므로 k\,\phi 는 부호를 바꾸면 “그 물체가 그 지점에서 만들어내는 압력”에 해당합니다. 두 물체의 압력이 같아지는 면, 즉 등압면은 k_A\phi_A = k_B\phi_B 인 곳이고, 이는 곧 g(\mathbf{x}) = 0 인 영-레벨셋(zero-level set) 입니다. 강성이 큰 단단한 물체일수록 등압면이 더 부드러운(무른) 물체 쪽으로 밀려가는데, 이 또한 식 (1)이 자연스럽게 담아냅니다.

따라서 하이드로일래스틱 접촉면 \mathcal{S} 는 다음으로 정의됩니다.

\mathcal{S} = \left\{\, \mathbf{x}\in\mathbb{R}^3 \;\middle|\; g(\mathbf{x}) = 0,\; \phi_A(\mathbf{x}) < 0,\; \phi_B(\mathbf{x}) < 0 \,\right\}. \tag{2}

조건 \phi_A<0 과 \phi_B<0 은 “두 물체 모두의 내부, 즉 실제로 겹친 부피 안”이라는 뜻입니다. 등압면 중에서도 겹친 영역에 들어온 부분만 진짜 접촉면이 됩니다.

이 영-레벨셋은 마칭 큐브(marching cubes) 알고리즘으로 삼각형 메시로 자연스럽게 변환됩니다. 마칭 큐브는 격자 각 셀의 꼭짓점에서 스칼라 값을 보고, 부호가 바뀌는 변을 따라 보간하여 등치면 삼각형을 뽑아내는 고전적 기법입니다. 여기서는 g 의 영면을 뽑되, 두 물체의 SDF 해상도가 다를 수 있으므로 둘 중 더 촘촘한(finer) 격자를 마칭 큐브 격자로 쓰고, 거친 쪽 SDF는 삼중선형 보간(trilinear interpolation)으로 질의합니다. 그 다음 꼭짓점이 \phi_A<0 이고 \phi_B<0 인 삼각형만 남깁니다. 각 꼭짓점에는 압력값 p(\mathbf{v}_j) = k_A\phi_A(\mathbf{v}_j) = k_B\phi_B(\mathbf{v}_j) 가 부여됩니다.

계층적 가지치기 (Hierarchical Pruning)

격자 전체에 마칭 큐브를 무작정 돌리면, 빽빽한 3D 격자에서는 비용이 큽니다. 실제로 접촉면이 지나가는 셀(저자들은 isovoxel 이라 부릅니다)은 전체의 극히 일부일 뿐입니다. 그래서 등치면을 담은 복셀만 빠르게 골라내는 계층적 필터를 둡니다.

SDF 경계상자(bounding box)가 겹치는 잠재적 충돌 쌍 A, B 를 먼저 검출합니다.
SDF를 8\times8\times8 복셀 블록으로 나눕니다. 블록 중심에서 g(\mathbf{x}_T) 를 평가하고, 강성 보정된 경계 반경 R_T = r(k_A+k_B) (여기서 r 은 블록의 기하 반대각선 절반)와 비교합니다. 만약 |g(\mathbf{x}_T)| > R_T 이면, 그 블록은 등치면을 절대 포함할 수 없으므로 통째로 버립니다. (보수적인 보장: 블록 안에서 g 가 영을 지나려면 중심값이 이 반경보다 작아야 함)
살아남은 블록을 4\times4\times4, 2\times2\times2, 1\times1\times1 로 재귀적으로 쪼개며 같은 검사를 반복합니다.

이렇게 남은 isovoxel에만 마칭 큐브를 적용합니다. 추가로 희소 narrow-band SDF(표면 근처 띠만 저장)를 써서 메모리와 연산을 더 줄입니다. 이 단계 전체가 복셀 단위로 독립적이라 GPU 병렬화에 이상적입니다. 각 복셀에서 필요한 건 로컬 SDF 질의와 삼중선형 보간뿐입니다.

B. 접촉 이산화 (Contact Discretization)

위에서 얻은 삼각형 등압면을 ODE 기반 솔버에는 그대로 넘길 수 있지만, 실무에서 널리 쓰는 속도 레벨(velocity-level) 솔버(예: XPBD, MuJoCo)에 넣으려면 면을 점 접촉들로 이산화해야 합니다.

각 삼각형의 무게중심 \mathbf{x}_c 에 접촉점 (\mathbf{x}_c, \hat{\mathbf{n}}, \phi_0, k_{\text{eff}}) 를 하나씩 놓습니다. 법선 \hat{\mathbf{n}} 은 삼각형 면의 법선이고, 대리 침투 깊이(surrogate penetration depth) 는

\phi_0 = \phi_A(\mathbf{x}_c) + \phi_B(\mathbf{x}_c), \tag{3}

삼각형 넓이 a 를 반영한 유효 강성(effective stiffness) 은

k_{\text{eff}} = \frac{k_A\,k_B}{k_A + k_B}\,a. \tag{4}

식 (4)의 \frac{k_A k_B}{k_A+k_B} 부분은 두 스프링을 직렬로 연결했을 때의 등가 강성과 같은 꼴입니다 (무른 쪽이 지배). 여기에 삼각형 넓이 a 를 곱해 “이 조각이 담당하는 면적만큼의 힘”을 부여합니다.

각 접촉점이 표현하는 평형 수직력은 f_{n,i} = k_{\text{eff}}|\phi_{0,i}| 인데, 저자들은 이것이 선형 압력장을 그 삼각형 넓이에 대해 적분한 값과 정확히 일치한다고 지적합니다. 선형 함수의 면적분은 무게중심 값으로 정확히 평가되기 때문입니다. 즉 이 이산화는 단순한 근사가 아니라, 영역 평균 의미에서 정확(exact) 합니다. 또한 마칭 큐브 삼각형은 접촉 형상이 변하면 면적이 매끄럽게 늘었다 줄었다 하므로, 힘도 부드럽게 변합니다.

부가적으로, 아직 닿지 않았지만 곧 닿을 접촉을 미리 만드는 투기적 접촉 생성(speculative contact) 을 위해, \phi_A(\mathbf{x}) < d_{\text{gap}} 이고 \phi_B(\mathbf{x}) < d_{\text{gap}} 인 양의 여유(margin) 안의 접촉도 함께 보존할 수 있게 했습니다.

C. 접촉 축소와 렌치 매칭 (Contact Reduction & Wrench Matching)

여기가 이 논문의 가장 영리한 부분입니다. 삼각형 하나당 접촉점 하나를 만들면, 디테일이 풍부한 형상에서는 접촉점이 수백~수백만 개가 됩니다. Newton의 Jacobi 스타일 XPBD 솔버처럼 GPU에서 병렬로 푸는 경우라면 다 넘겨도 되지만, MuJoCo 같은 널리 쓰는 솔버는 접촉 제약 수에 대해 초선형(superlinear) 으로 느려집니다. 그래서 합력과 합모멘트(net wrench)는 보존하면서 접촉점 수를 확 줄이는 접촉 축소(contact reduction) 가 필요합니다.

충돌 쌍 AB 의 원시 접촉들을 다음 절차로 대표 집합으로 줄입니다.

1) 법선 비닝 (Normal binning). 단위 구를 정이십면체 세분(icosahedral subdivision)으로 균등하게 나눈 N_b 개의 빈 법선 \hat{\mathbf{n}}_b 를 둡니다. 각 접촉 i 는 자기 법선 \hat{\mathbf{n}}_i 와 가장 잘 정렬되는 빈에 배정됩니다.

b^* = \arg\max_b \langle \hat{\mathbf{n}}_i, \hat{\mathbf{n}}_b \rangle.

2) 빈별 집계 (Per-bin aggregation). 각 빈 b 에서 합력, 압력 가중 무게중심, 빈 법선 둘레의 마찰 유발 최대 저항 모멘트를 계산합니다.

\mathbf{F}_b = \sum_{i\in b} f_{n,i}\,\hat{\mathbf{n}}_i, \tag{5}

\bar{\mathbf{x}}_b = \frac{\sum_{i\in b} p_i \mathbf{x}_i}{\sum_{i\in b} p_i}, \qquad M_b = \sum_{i\in b}\mu\, f_{n,i}\,|\mathbf{r}_i \times \hat{\mathbf{n}}_i|, \tag{6}

여기서 \mathbf{r}_i = \mathbf{x}_i - \bar{\mathbf{x}}_b 이며, 접촉점 분포의 2차 모멘트 통계도 함께 둡니다. M_b 는 “이 패치가 비틀림에 얼마나 버티는가”를 나타내는 비틀림 마찰 용량입니다.

3) 공간 선택 (Spatial selection). 각 빈 안에서 접선 평면에 균등 분포된 N_u 개의 방향 벡터 \mathbf{u}_j 를 만들고, 각 방향마다 다음 휴리스틱 점수를 최대화하는 접촉을 하나씩 남깁니다 (침투 깊이로 가중된, 패치 중심으로부터의 투영 변위).

i_j^{*} = \arg\max_{i\in b}\; \left( \langle \mathbf{x}_i - \bar{\mathbf{x}}_b,\, \mathbf{u}_j \rangle\,|\phi_{0,i}| \right). \tag{7}

이렇게 하면 선택된 접촉들이 접촉 패치의 공간적 범위(spatial extent) 를 덮어, 안정적인 지지(support)를 제공하면서도 렌치에 의미 있게 기여합니다. 추가로 최대 압력 영역을 빠뜨리지 않도록, 물체 경계상자 위 거친 격자의 각 복셀에서 가장 깊은 접촉도 함께 선택합니다. 이 선택은 빈별로 독립이고 볼록성이나 패치의 연결성을 전혀 가정하지 않으므로 복잡한 비볼록 형상에도 그대로 적용됩니다.

4) 렌치 매칭 (Wrench matching). 선택된 소수의 접촉이 원래 빈 합력 \mathbf{F}_b 를 그대로 내도록 보정합니다. 한 빈 안의 접촉들은 법선이 비슷하고 힘 모델이 k_{\text{eff}} 에 선형이라, 닫힌 형식(closed-form) 2단계로 풀립니다.

첫째, 선택된 모든 접촉에 균일한 강성을 부여해 합력 크기를 맞춥니다: k_{\text{eff}}^b = \|\mathbf{F}_b\| / \sum_{j\in\text{selected}} |\phi_{0,j}|.
둘째, 선택된 접촉들의 법선을 균일하게 회전시켜 합력 방향을 \mathbf{F}_b 에 정렬합니다.

\hat{\mathbf{n}}_j \leftarrow \mathbf{R}_b\,\hat{\mathbf{n}}_j, \qquad \mathbf{R}_b = \text{rot}\!\left( \frac{\mathbf{F}_{\text{sel}}}{\|\mathbf{F}_{\text{sel}}\|} \rightarrow \frac{\mathbf{F}_b}{\|\mathbf{F}_b\|} \right), \tag{8}

여기서 \mathbf{F}_{\text{sel}} = \sum_{j\in\text{selected}} k_{\text{eff}}^b\,\phi_{0,j}\,\hat{\mathbf{n}}_j 는 강성 재배정 후 선택 접촉들의 합력입니다.

마지막으로 원래 패치의 비틀림 마찰 용량을 보존하기 위해, 선택된 접촉들의 마찰계수 \mu_j 를 압력 가중 무게중심 \bar{\mathbf{x}}_b 으로부터의 거리에 따라 비균일하게 스케일합니다. 빈 법선 둘레의 최대 마찰 유발 모멘트가 M_b 에 근사로 일치하도록(Moment Matching) 맞추는 것이죠. 비균일 스케일이라서 합 접선 마찰 용량은 동시에 보존됩니다.

요약하면, 합력·합모멘트·비틀림 용량을 모두 보존하면서 접촉점 수만 극적으로 줄입니다.

실험

저자들은 Warp로 구현한 GPU 파이프라인을 세 개의 접촉 집약적 장면(그림 2)에서 검증합니다. 모두 디테일이 많고 매우 비볼록한 형상이라는 공통점이 있습니다. 벤치마크는 NVIDIA RTX 5090 에서 수행했습니다.

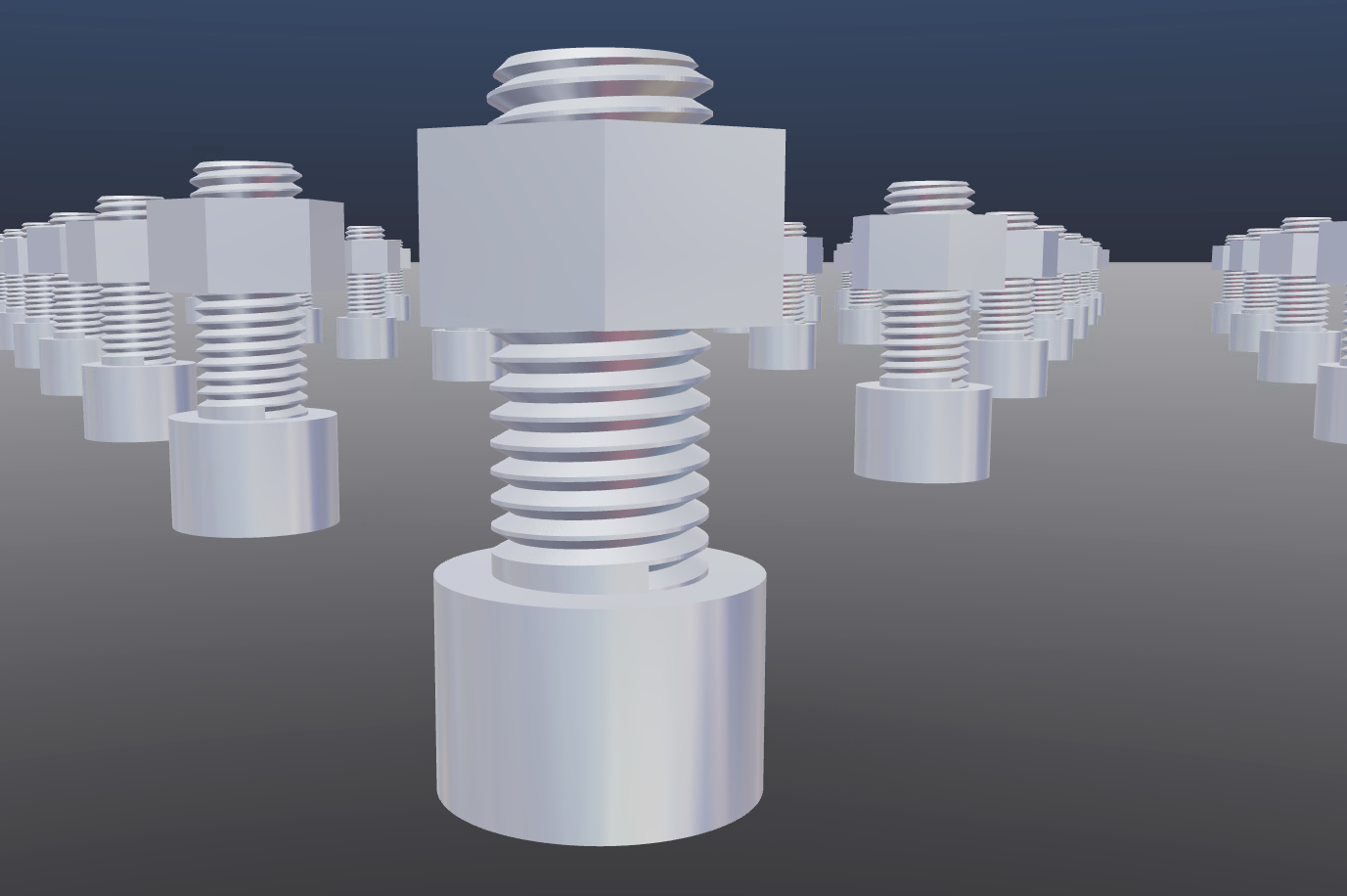

나사-너트 조립(nut-and-bolt): M20 너트와 볼트. 나사산 같은 미세 형상이 빽빽한 전형적 비볼록 접촉. MuJoCo Warp 솔버 사용, 128개 인스턴스 병렬 시뮬레이션.

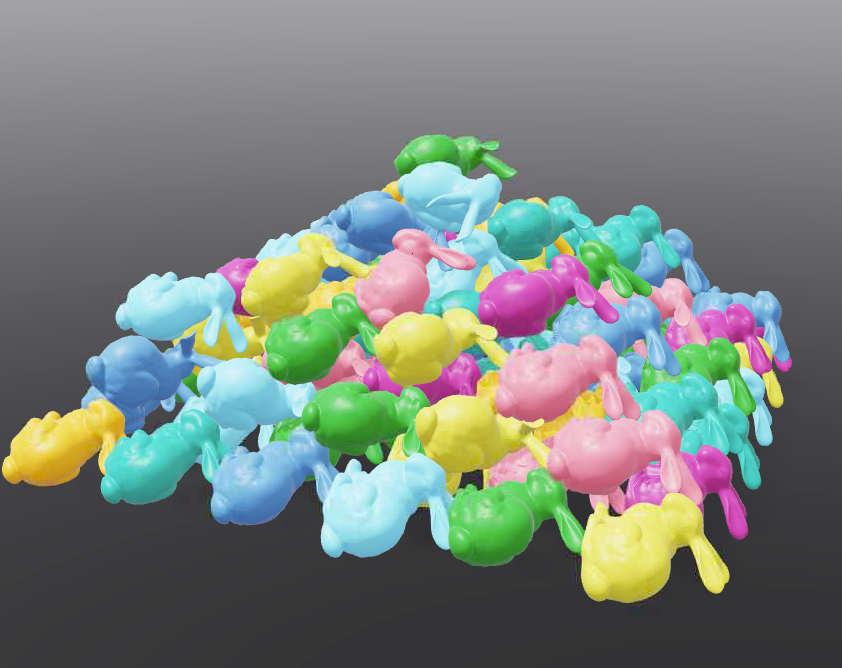

버니 더미(bunny pile): 비볼록 메시 91개(스탠퍼드 버니)가 무더기로 충돌. Newton의 XPBD 사용.

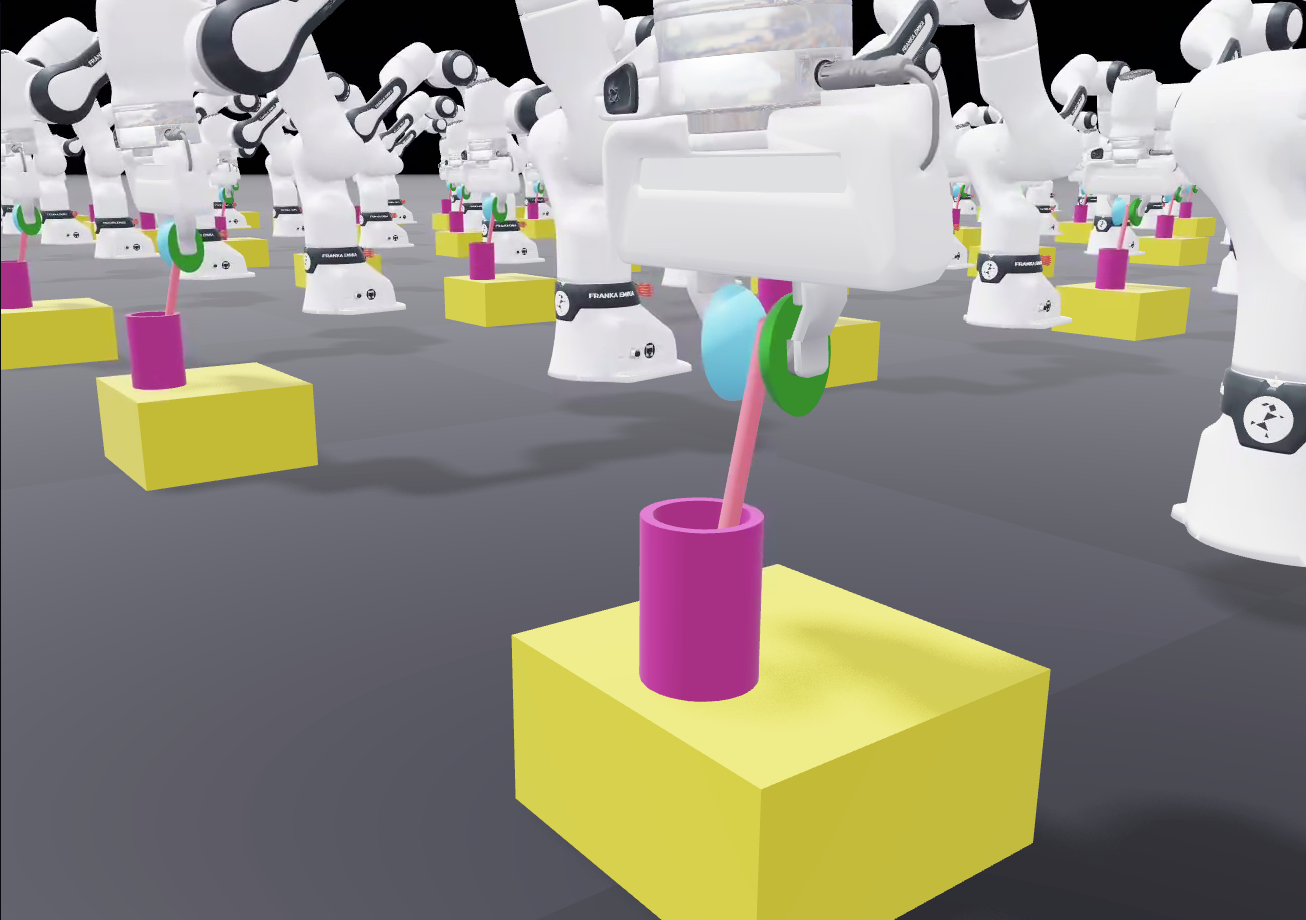

프랑카 펜(Panda-pen): Franka Panda 로봇이 펜을 집어 컵에 꽂는 작업. MuJoCo Warp, 512개 인스턴스 병렬.

성능 지표는 누적 실시간 배수(Acc. Realtime Factor, 실시간 대비 몇 배 빠른가)와 생성된 접촉 수입니다. 특히 접촉 축소의 효과를 분리해 보기 위해, 나사-너트는 축소 on/off를 모두 측정했습니다.

장면 (Scene)	모드	접촉 수 (# Contacts)	누적 실시간 배수
nut-and-bolt	reduced	18k	141×
nut-and-bolt	unreduced	4M	18×
bunny pile	reduced	14k	5.0×
Panda-pen	reduced	57k	104×

해석하면, 나사-너트에서 축소를 켜면 접촉 수가 200배 이상(4M → 18k) 줄고, 이에 따라 시뮬레이션 속도가 18× → 141× 로 크게 뜁니다. 접촉 축소가 단순한 최적화가 아니라, 솔버의 초선형 비용 곡선에서 작업을 “실행 가능한 영역”으로 옮겨주는 핵심 장치임을 보여줍니다.

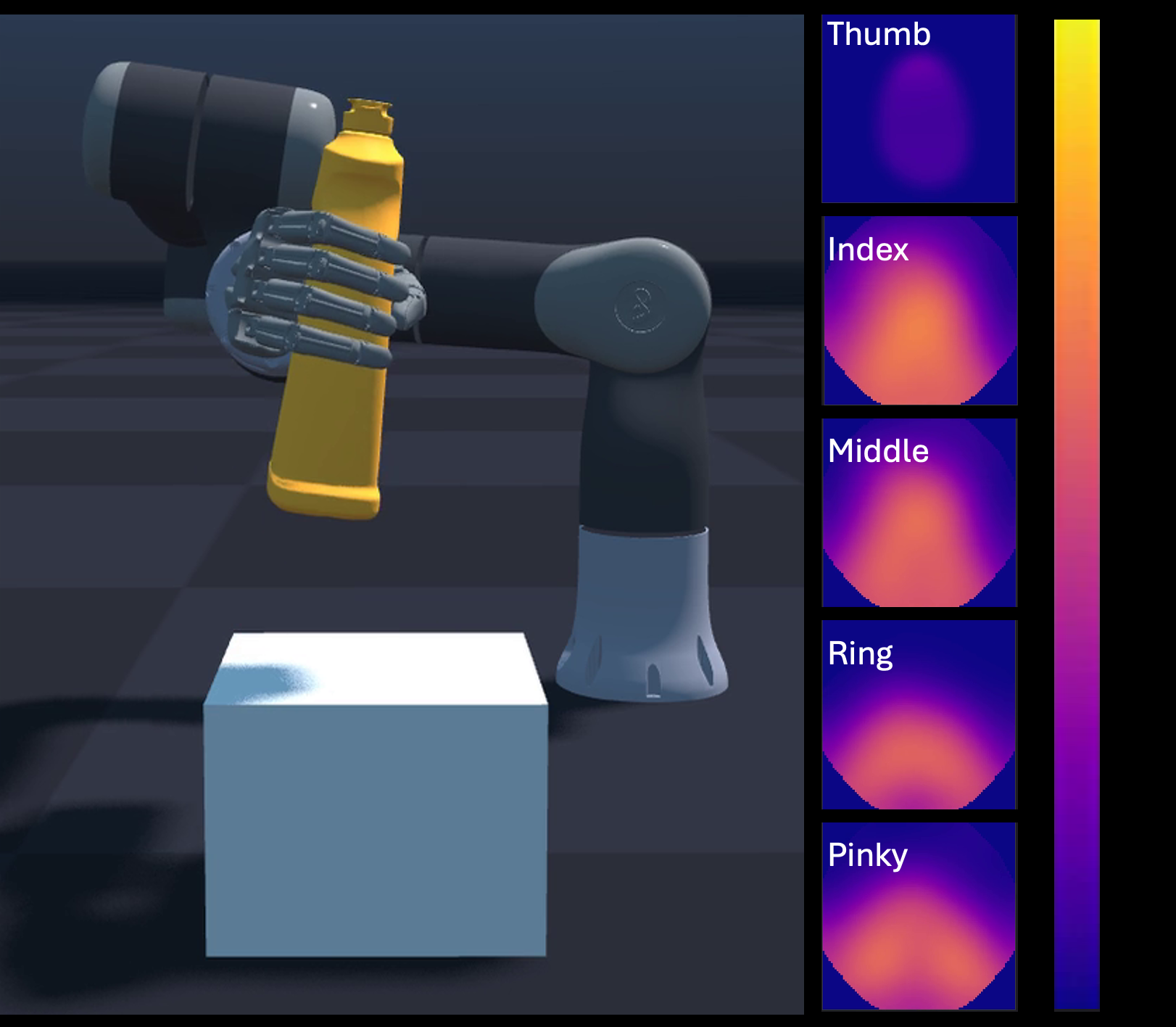

응용 1: 촉각 센서 시뮬레이션 (그림 3)

A절에서 추출한 등압면은 공간적으로 분해된 접촉면이라, 촉각 센서를 그대로 흉내 낼 수 있습니다. 저자들은 Sharpa Wave 핸드를 위한 비주오택타일(visuotactile) 센서 모델을 구현합니다. 각 택셀(taxel)의 바깥 표면에서 로컬 법선을 따라 안쪽으로 광선을 쏘아, 축소하지 않은 원본 하이드로일래스틱 접촉면과의 교차 깊이를 잽니다. 이 교차 깊이가 곧 픽셀별 탄성체 변위 맵(그림 3에서 손가락마다 보이는 컬러 변위 이미지)이 되어 실제 센서 출력을 모사합니다. 점 접촉 기반 시뮬레이터로는 표현 못 하는 압력의 공간 분포와 면적 의존 마찰 효과를 담아낸다는 점이 핵심입니다.

응용 2: 면적 분해 접촉 동역학의 정성 검증 (그림 4)

대부분의 시뮬레이터에서 비틀림 마찰은 형상과 무관한 파라미터로 따로 넣어줘야 합니다(예: MuJoCo의 torsional friction은 geom별 상수). 반면 하이드로일래스틱 모델에서는 비틀림 용량이 SDF로부터 재구성된 등압면의 공간적 넓이에서 자동으로 emerge 합니다.

이를 검증하기 위해 펜(막대) 떨어뜨리기 시나리오를 씁니다. 평행 그리퍼가 막대를 무게중심에서 벗어난 곳을 잡고 서서히 놓으면, 중력 토크 때문에 막대가 회전(pivot)하기 시작합니다. 접촉 넓이가 좁을수록 비틀림 마찰 용량이 작아 더 일찍 회전하고, 분리(detach) 시점까지 더 큰 각속도를 쌓을 것이라는 직관이 있습니다. 이 transient 거동은 약 50ms 안에 일어나 실제로 재현이 매우 어렵습니다.

저자들은 마찰계수 \mu 와 접촉 폭(막대를 그리퍼 안에서 옮겨 조절, 중력 토크는 고정)을 스윕합니다. 그림 4(오른쪽)는 분리 시 각속도 |\omega_y| 의 민감도 지형을 보여주는데, 작은 \mu 와 작은 접촉 폭일수록 더 빠른 회전이라는 두 경향이 모두 나타나며, 이는 선행 연구의 ILS(가장 정확한 한계면 모델) 예측과 일치합니다. 더 중요한 점은 이 지형이 부드럽고 단조(smooth, monotonic) 하다는 것입니다 — transient 영역에서 고전적 한계면 모델을 괴롭히는 Zeno 같은 병적 진동이 없습니다. 그리고 이 동역학을 지배하는 접촉 넓이는 시나리오마다 튜닝하는 파라미터가 아니라 SDF 형상에서 직접 emerge 하므로, 새로운 물체와 파지에 시나리오별 설정 없이도 물리적으로 일관된 예측을 줍니다.

비판적 고찰

강점

기하학적 일반성 + 물리적 근거의 결합. 비볼록 형상에 VTK 사면체 메시를 손으로 만들어야 했던 기존 Drake 방식의 큰 진입 장벽을 없앴습니다. SDF는 임의 CAD 메시에서 비교적 쉽게 생성되고, 강성 가중 차이장의 영-레벨셋이라는 한 가지 수식으로 등압면이 깔끔하게 정의됩니다.
GPU 친화적 설계. 복셀 단위 독립 평가, 삼중선형 보간, 계층적 가지치기, narrow-band 희소 SDF까지, 처음부터 끝까지 병렬화를 염두에 둔 구조입니다. 256배 가까운 접촉 수 축소가 실제 속도 향상으로 직결됨을 수치로 보였습니다.
이산화의 정확성 논증. 선형 압력장의 면적분이 무게중심 평가로 정확하다는 점을 들어, 점 접촉으로 줄여도 영역 평균 의미에서 합력이 정확함을 보인 것은 설득력 있습니다.
렌치+모멘트 보존 축소. 단순히 접촉을 솎아내는 것이 아니라, 합력·합모멘트·비틀림 마찰 용량까지 닫힌 형식으로 맞추는 점이 정교합니다. 비볼록·비연결 패치를 가정하지 않는다는 일반성도 좋습니다.
실용적 통합. 결과물이 연구용 프로토타입에 그치지 않고 Newton 프로젝트에 들어가, XPBD와 MuJoCo Warp 양쪽 솔버에서 동작하며, 산업 조립 작업(Skild 사례 등)에서 쓰일 수 있는 경로가 열려 있습니다.

약점·한계

정량적 정확도 검증의 부족. 핵심 검증이 “정성적(qualitative)”입니다(그림 4 제목부터 “Qualitative Verification”). 펜 떨어뜨리기 지형이 ILS 경향과 “일치”한다고 했지만, 오차 수치나 실제 로봇 측정과의 정량 대조는 제시되지 않습니다. 저자 스스로 Drake의 사면체 하이드로일래스틱과의 직접 정량 비교는 “기반 정식화가 달라 어렵다”며 향후 과제로 남겨두었습니다.
이산화·축소의 근사 오차 미규명. 식 (7)의 공간 선택은 휴리스틱이고, 비틀림 모멘트 매칭도 “근사로 일치”한다고만 합니다. N_b, N_u, 거친 격자 해상도 같은 하이퍼파라미터가 결과에 미치는 영향이나, 축소가 동역학 궤적에 남기는 오차의 정량 분석이 없습니다.
SDF 해상도 의존성. 접촉면 충실도는 격자 해상도에 달려 있는데, 메모리/속도와의 트레이드오프나 해상도가 너무 낮을 때의 실패 모드에 대한 분석이 보이지 않습니다. (추측) 나사산처럼 얇은 형상은 narrow-band SDF에서 표현이 까다로울 수 있습니다.
워크숍 논문의 분량 한계. ICRA 워크숍 oral 발표용 단편이라 실험 범위가 좁고(3개 장면), 다양한 재질·마찰 조건, 장시간 안정성, 다른 솔버와의 상호작용에 대한 stress test는 향후 과제로 명시되어 있습니다.
미분 가능성은 아직 예비 단계. SDF 기반이라 미분 가능한 구현이 매력적인 방향이고 k 에 대한 그래디언트로 최적화하는 예비 실험이 있다고 했지만, 본 논문에서 완성된 결과는 아닙니다.

요약 및 결론

이 논문은 “하이드로일래스틱 접촉을 부호 거리장(SDF) 만으로, GPU에서 끝까지 계산한다”는 한 문장으로 요약됩니다. 핵심 통찰은 두 물체의 압력 평형면이 강성 가중 SDF 차이장 g = k_A\phi_A - k_B\phi_B 의 영-레벨셋이라는 점(식 1~2)이며, 이를 마칭 큐브로 삼각화하고, 계층적 가지치기로 GPU에서 빠르게 뽑은 뒤, 합력·합모멘트·비틀림 용량을 보존하는 접촉 축소(식 5~8)로 다운스트림 솔버에 넘깁니다.

기여를 정리하면 다음과 같습니다.

사면체 메시 없이 SDF만으로 하이드로일래스틱 접촉면을 정의·추출하는 순수 SDF 정식화.
계층적 가지치기 + narrow-band SDF로 등압면 추출을 GPU에서 효율화.
렌치·모멘트를 보존하면서 접촉점 수를 200배 이상 줄이는 접촉 축소 기법.
Newton 프로젝트에 통합되어 XPBD/MuJoCo Warp에서 동작하며, 촉각 센서 시뮬레이션과 면적 분해 동역학(펜 떨어뜨리기)에서 점 접촉이 못 하는 거동을 재현.

로봇 연구자 관점에서 가치는 분명합니다. 비볼록·고해상도 형상에서 면적 의존 접촉을 사실적으로, 그리고 수백 인스턴스를 병렬로 빠르게 돌릴 수 있다는 것은 접촉 풍부 매니퓰레이션(정밀 조립, 도구 사용, 촉각 기반 정책 학습)의 sim-to-real에 직접적인 무기가 됩니다. 다만 현재까지의 검증이 대체로 정성적이라는 점에서, 실제 로봇 측정과의 정량 대조, 축소 오차의 체계적 분석, 미분 가능 구현의 완성이 후속으로 채워져야 할 빈칸입니다. 그럼에도, “정확한 접촉 물리”와 “GPU 규모의 속도”라는 오래 상충하던 두 목표를 SDF라는 공통 언어로 잇는 깔끔한 방향 제시라는 점에서 주목할 만한 작업입니다.
