T-800: An 800 Hz Data Glove for Precise Hand Gesture Tracking

• Paper Link (arXiv:2603.26403)

---

🔍 Ping Review

🔍 Ping — A light tap on the surface. Get the gist in seconds.

사람의 손재주(dexterity)는 1초보다 짧은 빠른 운동 보정에 의존합니다. 그런데 기존 모션 캡처는 딜레마에 빠져 있었습니다. 광학(카메라) 방식은 손가락이 서로 가리는 가림(occlusion) 문제가 있고, IMU 글러브 방식은 보통 200 Hz 이하라 빠른 동작을 다 담지 못합니다.

T-800은 18개의 분산 IMU를 손 전체에 붙여 800 Hz로 동기화 추적하는 고대역폭 데이터 글러브입니다. 핵심 기술 두 가지:

• 브로드캐스트 기반 동기화(broadcast-based synchronization): MCU가 모든 IMU에 동시에 “타임스탬프 찍어!” 명령을 쏴서, 18개 센서의 시간을 서브프레임(sub-frame) 단위로 정렬. 긴 격한 동작에서도 시간 어긋남이 누적되지 않음.
• 기계적 응력 격리(mechanical stress isolation): 각 IMU를 금속 상하판으로 감싸 “샌드위치” 구조를 만들어, 천이 당기는 힘이나 뼈의 반력이 센서를 우회하게 함 → 센서가 뼈에 단단히 붙어 흔들리지 않음.

가장 흥미로운 발견: 펜 돌리기·물체 받기 같은 빠른 조작에는 100 Hz를 넘는 고주파 운동 에너지가 실제로 존재하며, 이는 기존 하드웨어의 나이퀴스트(Nyquist) 한계 때문에 그동안 측정 자체가 불가능했습니다. 또한 캡처한 손동작을 Shadow / Allegro / LEAP hand로 kinematic retargeting해 로봇 손에 옮길 수 있음을 보였습니다(LEAP 손끝 오차 RMSE 0.6 mm).

---

🔔 Ring Review

🔔 Ring — An idea that echoes. Grasp the core and its value.

서론

사람의 손은 놀라울 만큼 빠릅니다. 펜을 손가락 사이로 돌리거나, 떨어지는 물건을 순간적으로 낚아챌 때, 우리 손가락은 1초도 안 되는 사이에 미세한 운동 보정을 수없이 수행합니다. 이런 빠른 동역학(high-frequency dynamics)을 정확히 기록하는 일은 생체역학과 로보틱스에서 오래된 난제였습니다.

문제의 본질은 시간 해상도(temporal resolution)와 가림(occlusion) 사이의 맞교환입니다.

• 광학 모션 캡처(optical mocap): 마커나 카메라로 손을 찍는 방식. 정밀하지만, 손가락이 물체를 잡는 순간 서로 가려 보이지 않습니다(occlusion). 접촉이 많은 빠른 조작에서 특히 취약합니다.
• IMU 데이터 글러브: 가림에는 강하지만, 기존 시스템은 대부분 200 Hz 이하의 샘플링에 머물렀습니다.

여기서 결정적인 물리 법칙이 등장합니다. 나이퀴스트(Nyquist) 정리 — 어떤 신호를 제대로 복원하려면 그 신호 최고 주파수의 두 배 이상으로 샘플링해야 합니다. 즉 200 Hz 글러브는 최대 100 Hz까지의 동작만 담을 수 있고, 그보다 빠른 성분은 측정조차 못 한 채 앨리어싱(aliasing) 으로 왜곡됩니다.

저자들의 도발적인 질문은 이것입니다. “그런데 사람 손동작에 정말 100 Hz를 넘는 성분이 있긴 한가?” 만약 있다면, 지금까지 모든 데이터 글러브는 손재주의 핵심 일부를 구조적으로 놓치고 있었던 셈입니다.

T-800은 이 질문에 하드웨어로 답합니다. 18개의 IMU를 800 Hz로 동기화 추적하는 고대역폭 글러브를 만들어, (1) 빠른 조작에 실제로 >100 Hz 에너지가 존재함을 스펙트럼으로 증명하고, (2) 그렇게 얻은 고충실도 손동작을 로봇 손으로 옮기는 retargeting까지 보입니다.

flowchart LR
    subgraph HW["Hardware"]
        A[18 × BHI360 IMU<br/>각 뼈 마디마다] --> B[FPC 5개로 연결]
        B --> C[손목 허브<br/>ESP32-S3]
    end
    subgraph SYNC["Synchronization"]
        C --> D[브로드캐스트<br/>타임스탬프 명령]
        D --> E[18센서 동시 latch<br/>= 절대 시간 기준점]
        E --> F[800 Hz 격자로<br/>보간 interpolation]
    end
    subgraph USE["Application"]
        F --> G[스펙트럼 분석<br/>>100 Hz 에너지 발견]
        F --> H["Kinematic Retargeting<br/>Shadow / Allegro / LEAP"]
    end

방법

T-800은 크게 하드웨어 설계, 브로드캐스트 동기화, 캘리브레이션, 로봇 손 retargeting 으로 나뉩니다.

하드웨어: 18개 IMU와 “샌드위치” 응력 격리

손 전체의 운동 사슬(kinematic chain)을 빠짐없이 담기 위해 18개의 분산 IMU 노드를 씁니다.

• 센서: Bosch Sensortec BHI360 — 자이로 + 가속도계를 갖춘 6축 IMU. 크기 9.8 × 6.8 × 2.2 mm 의 초소형.
• 배치: 손허리뼈(metacarpal)와 손가락뼈(phalanx) 등 해부학적 마디마다 하나씩. 17개는 유연 회로 위에, 1개는 손목 허브에 기준 IMU로 내장.
• 추적 자유도: 손목 + 5개 손가락의 각 관절을 합쳐 18 DOF.

여기서 IMU 글러브의 고질병이 등장합니다. 천으로 된 글러브가 손을 움직일 때 천의 장력과 뼈의 반력이 센서를 비틀어, 센서가 뼈에 대해 미끄러지거나 흔들리면 측정값이 오염됩니다(shear stress artifact). T-800은 이를 기계적 응력 격리(mechanical stress isolation) 구조로 해결합니다.

각 IMU를 금속 상부 실드 + 하부 지지판으로 감싼 “샌드위치”형 강체 외골격을 만듭니다. 그러면 천의 장력과 뼈의 반력이 딱딱한 외부 하우징을 통해 흘러가면서 센서 소자 자체는 우회합니다. 결과적으로 센서는 전단 응력의 영향을 받지 않고 뼈에 단단히 결합된 상태를 유지합니다.

연결은 5개의 맞춤형 유연 회로(FPC) 로 합니다. 35 µm 구리 2층을 25 µm 폴리이미드 3층 사이에 넣어 접착한 구조이며, 각 줄기는 해당 관절의 가동 범위에 맞게 형상이 최적화되어 있습니다.

손목 허브는 시스템의 두뇌입니다.

구성	내용
MCU	Espressif ESP32-S3 (듀얼코어 + 2.4 GHz Wi-Fi)
통신	노드별 칩셀렉트(chip-select)를 둔 SPI 버스, Wi-Fi 전송
전원	400 mAh 리튬폴리머 배터리, 약 2시간 동작
지연 관리	superloop 펌웨어 + 핵심 작업을 Core 0에 고정해 결정론적 지연 확보

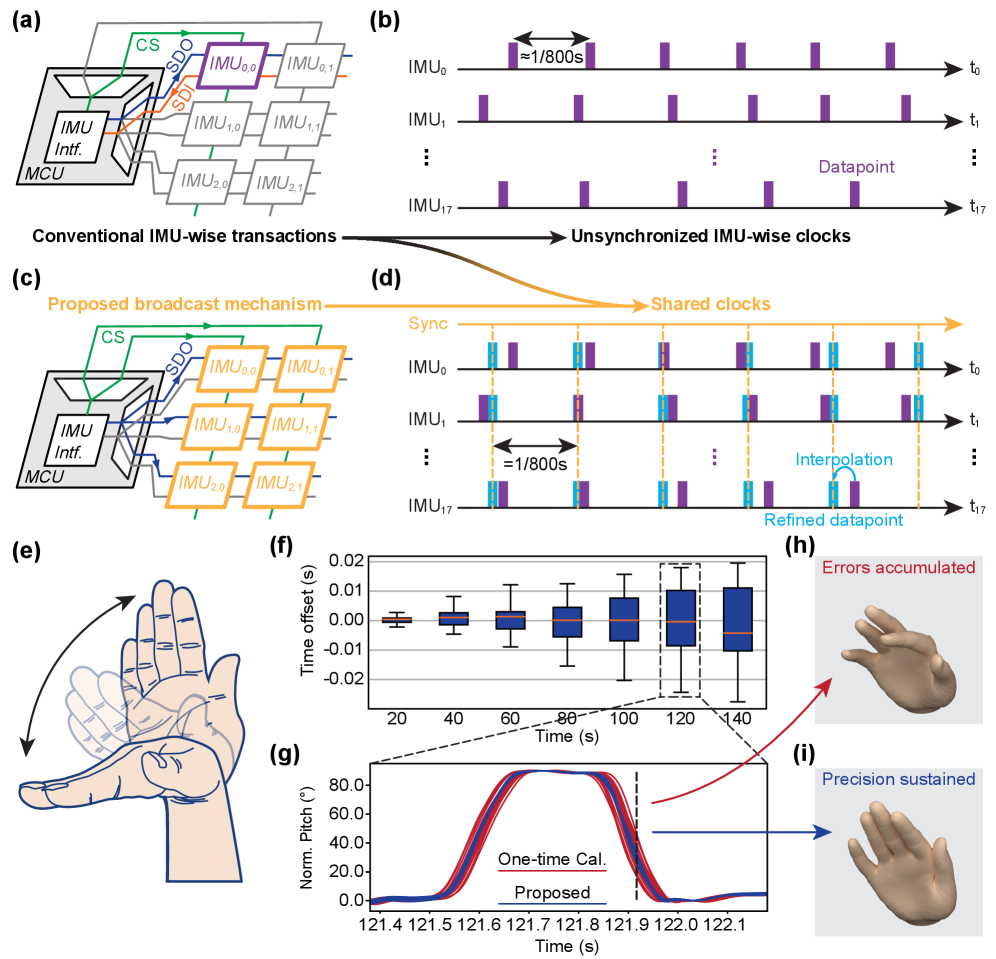

브로드캐스트 동기화: 18개의 시계를 한 박자로

T-800의 가장 핵심적인 혁신입니다. 18개의 IMU는 각자 자기 시계로 데이터를 찍는데, 시계마다 미세하게 빠르거나 느려서(clock drift) 시간이 흐르면 서로 어긋남이 누적됩니다. 격한 동작을 길게 하면 밀리초 단위로 벌어져 데이터가 망가집니다.

해결책은 영리합니다. MCU의 입출력 매트릭스를 프로그래밍해, 모든 IMU의 데이터선·칩셀렉트선에 동시에 “타임스탬프를 찍어라” 명령을 브로드캐스트합니다. 명령이 도착하는 순간 모든 센서가 각자의 로컬 타임스탬프를 동시에 latch하고, 이 순간들이 전역 동기화 이벤트(globally synchronized event) — 즉 절대적인 시간 기준점이 됩니다.

호스트는 이 기준점들을 이용해 비동기적으로 들어온 원시 데이터를 구간별 선형(piecewise-linear) 클럭 드리프트 모델로 보정하면서, 통일된 800 Hz 격자에 보간합니다. 덕분에 센서마다 시계가 조금씩 달라도, 최종 데이터는 한 박자로 정렬됩니다.

검증: 140초 동안 손을 빠르게 뒤집는 과제에서, 일회성 캘리브레이션 방식은 시간 오프셋이 점점 발산(divergence) 해 밀리초 단위로 어긋난 반면, 브로드캐스트 방식은 세션 내내 좁고 한정된 오차 분포(서브프레임 정밀도) 를 유지했습니다.

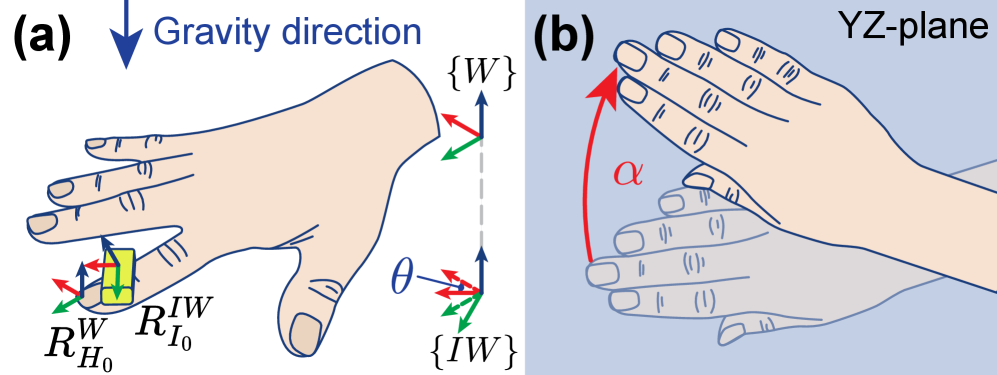

캘리브레이션: 두 단계로 끝내기

각 IMU가 측정하는 좌표계(IMU world frame)와 실제 손 뼈의 좌표계(anatomical frame) 사이 관계를 알아야 합니다. 두 단계로 해결합니다.

1. Zero Pose 캘리브레이션: 손을 수평면에 손바닥을 대고 평평하게 둡니다. 이때 손의 방향을 항등행렬(identity)로 놓고 IMU 값을 기록해, IMU 세계 좌표와 손 좌표의 기본 관계를 세웁니다.
2. θ 캘리브레이션: 손을 수직 벽에 대고 세계 x축을 중심으로 각도 α만큼 회전시킵니다. 시작/끝 두 IMU 값으로부터 닫힌 형식 해(closed-form solution) \theta = \operatorname{atan2}(-R_{13}, -R_{23}) 를 써서, 세계 좌표와 IMU 좌표 사이의 미지 회전 θ를 구합니다.

이 한 번의 절차로 18개 센서 각각의 캘리브레이션 행렬이 한꺼번에 계산됩니다.

로봇 손으로의 Kinematic Retargeting

마지막으로, 사람 손동작을 로봇 손에 옮깁니다. 사람 손끝 위치(T-800 데이터)와 로봇 손끝 위치(순운동학으로 계산) 사이의 유클리드 거리를 최소화하는 제약 최적화 문제로 풉니다. 관절 한계를 제약으로 두고, 순운동학을 선형화한 작업 자코비안(task Jacobian)과 Lie 대수 오차를 이용한 순차 계획법으로 해를 구합니다.

대상 로봇 손은 세 종류입니다: Shadow Dexterous Hand(24 DOF), Allegro Hand(16 DOF), LEAP Hand(16 DOF).

실험

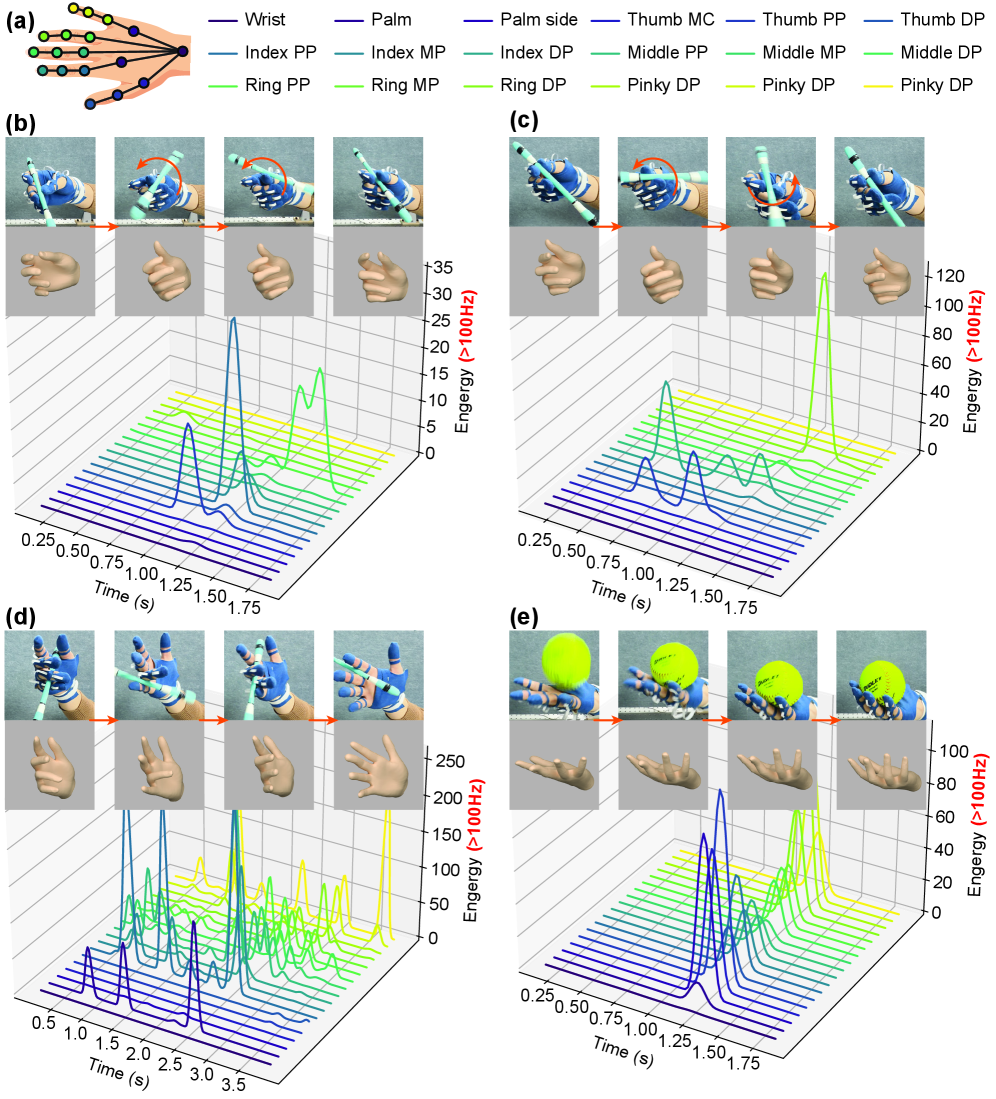

핵심 발견: 사람 손에는 >100 Hz 에너지가 있다

T-800의 가장 중요한 결과는 스펙트럼 분석입니다. 800 Hz로 잡은 데이터를 단시간 푸리에 변환(STFT, Hann 윈도 256 샘플, 스텝 16)으로 분석한 결과:

• 펜 돌리기(한 방향/양방향): 빠른 구동 국면에서 조작에 쓰이는 손가락(엄지·검지·중지)에 국소화된 고진폭 고주파 버스트가 또렷이 나타남.
• 엄지 제외 네 손가락 돌리기: 사용하지 않은 엄지 센서는 “스펙트럼 정적(spectral quiescence, 플랫라인)” 을 보임 → 신호가 실제 움직인 손가락에만 잡힌다는 것을 확인. 공간 정확도의 방증.
• 무거운 물체 받기: 충격 흡수 순간 손 전체에 동기화된 전역 고주파 반응.

핵심 메시지: 이 >100 Hz 성분들은 200 Hz 글러브로는 나이퀴스트 한계 때문에 원리적으로 측정 불가능했던 정보입니다. T-800은 그동안 보이지 않던 손재주의 영역을 처음으로 드러냈습니다.

Kinematic Retargeting 정확도

세 로봇 손에 대한 손끝 위치 오차(RMSE)입니다.

로봇 손	DOF	손끝 RMSE
Shadow Dexterous Hand	24	8.3 mm
Allegro Hand	16	1.0 mm
LEAP Hand	16	0.6 mm

흥미로운 점은 자유도가 더 많은 Shadow보다 Allegro·LEAP의 오차가 더 작다는 것입니다. 저자들은 이를 두 손이 더 넓은 관절 가동 범위와 영공간(null-space) 을 활용할 수 있기 때문으로 설명합니다. 자유도 수보다 가용 운동 범위와 매핑 적합성이 retargeting 품질을 좌우함을 시사합니다.

기존 글러브와의 비교

논문 Table I은 기존 IMU 글러브들의 샘플링 주파수·센서 수를 정리합니다(발췌).

시스템	주파수	센서 수
iSEG-Glove	40 Hz	16
G. Saggio et al.	40 Hz	18
ASTRA	100 Hz	16
C. Lu et al. (2023)	200 Hz	5
Metagloves Pro	120 Hz	6
T-800 (본 논문)	800 Hz	18

해석: 기존 시스템 중 가장 빠른 것이 200 Hz였고, 18센서급은 주파수가 40 Hz 수준이었습니다. T-800은 전손(全手) 18센서 커버리지와 800 Hz를 동시에 달성했고, 후처리 없이 온라인 동기화로 이를 해냈다는 점이 차별점입니다.

동작 다양성 검증

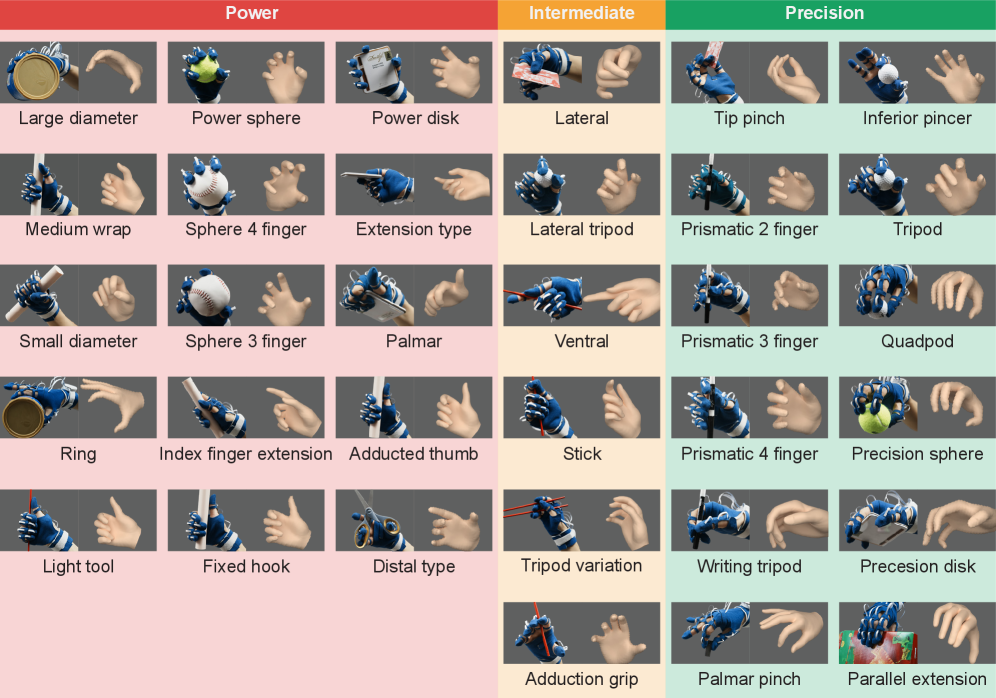

손동작 분류의 표준인 Feix의 33-grasp taxonomy(power/intermediate/precision grasp 전 범위)에 대해 재구성을 검증해, 운동학적 특이점(singularity) 없이 폭넓은 자세를 안정적으로 복원함을 보였습니다.

비판적 고찰

강점

• 물리적으로 정직한 문제 제기. “200 Hz는 나이퀴스트상 100 Hz까지만 담는다 → 사람 손엔 그보다 빠른 성분이 있다”는 논리를 스펙트럼으로 직접 증명한 점이 설득력 있습니다. 단순한 스펙업이 아니라 “왜 그 주파수가 필요한가” 를 보였습니다.
• 두 가지 핵심 엔지니어링. 브로드캐스트 동기화(시간 정렬)와 샌드위치 응력 격리(기계적 결합)는 IMU 글러브의 고질적 두 약점을 정조준한 실용적 해법입니다. 특히 140초 발산 비교는 동기화 효과를 명확히 보여 줍니다.
• 응용까지 연결. 측정으로 끝내지 않고, 세 로봇 손으로의 retargeting과 정량 오차(LEAP 0.6 mm)까지 제시해 텔레오퍼레이션·로봇 학습으로 가는 길을 보였습니다.

약점과 한계

• 절대 지연(latency)·지터 미보고. “서브프레임 정렬”, “결정론적 지연”이라는 정성적 표현만 있고, 엔드투엔드 지연(ms)이나 지터 수치는 명시되지 않습니다. 실시간 텔레오퍼레이션 적용을 판단하려면 이 숫자가 중요합니다.
• 위치만, 힘은 없음. IMU는 운동학(자세·각속도)을 잡지만 접촉력(force) 은 측정하지 못합니다. contact-rich 조작의 또 다른 핵심 축인 힘 정보는 이 시스템 범위 밖입니다.
• 드리프트·노이즈 정량 부족. 온도에 따른 센서 드리프트율, 노이즈 플로어, 관절별 가동 범위, 소비 전력 등은 정량적으로 제시되지 않았습니다(배터리 용량만 제공).
• retargeting은 정적 손끝 매칭 중심. 손끝 위치 RMSE는 보고되지만, 본 논문이 강조한 고주파 동역학이 retargeting 후에도 보존되는지(예: 펜 돌리기의 빠른 성분이 로봇 손에서 재현되는지)에 대한 정량 분석은 제한적입니다(추측).
• 표 표기의 모호함. 비교 표·RMSE에 괄호 수치 등 일부 표기가 본문만으로는 의미가 분명치 않은 부분이 있어, 정확한 해석은 원문 그림·표 확인이 필요합니다.

요약 및 결론

T-800은 데이터 글러브 분야에 “속도(800 Hz)와 동기화” 라는 새 기준선을 제시합니다. 핵심은 세 가지입니다. 첫째, 브로드캐스트 동기화로 18개 IMU의 시계를 서브프레임 정밀도로 정렬해, 긴 격한 동작에서도 시간이 어긋나지 않게 했습니다. 둘째, 샌드위치형 응력 격리로 센서를 뼈에 단단히 결합해 측정 오염을 줄였습니다. 셋째, 그 결과 사람 손의 >100 Hz 운동 에너지 — 기존 하드웨어로는 나이퀴스트 한계 때문에 측정 불가능했던 영역 — 을 처음으로 드러냈습니다.

나아가 캡처한 고충실도 손동작을 Shadow·Allegro·LEAP 손으로 retargeting해(LEAP 손끝 RMSE 0.6 mm) 로보틱스 활용 가능성을 보였습니다.

로보틱스·생체역학 실무자 관점에서 이 연구의 의미는 “손재주의 측정 한계를 한 단계 끌어올렸다” 는 데 있습니다. 절대 지연·접촉력·드리프트 정량 등 보완할 지점은 남아 있지만, 빠른 contact-rich 조작 데이터를 가림 없이 고주파로 잡아낸다는 점에서, 향후 dexterous 텔레오퍼레이션과 모방학습 데이터 수집의 유력한 도구가 될 잠재력이 있습니다.
