Automatic Physically-Based Sim2Real for Tactile Images through Differentiable Path-Tracing Rendering

Published

May 19, 2026

🔍 Ping Review

🔍 Ping — A light tap on the surface. Get the gist in seconds.

🔔 Ring Review

🔔 Ring — An idea that echoes. Grasp the core and its value.

서론

문제 정의: 왜 촉각 시뮬레이션은 “현실의 벽”에 부딪히는가

GelSight 류의 비전 기반 촉각 센서(vision-based tactile sensor) 는 부드러운 젤(gel) 표면이 물체에 눌릴 때 생기는 미세한 변형을 내부 카메라로 촬영해, 접촉 지점의 형상·텍스처·전단력(shear force)까지 고해상도로 읽어냅니다. 로봇 매니퓰레이션에서 미끄러짐 감지, 물체 인식, 강화학습 정책 학습 등에 강력하게 쓰이지만, 데이터 기반 알고리즘을 학습시키려면 대규모 고품질 데이터셋이 필요합니다. 실제 로봇으로 수만 장을 모으는 것은 느리고 비싸기 때문에, 자연스럽게 “시뮬레이션으로 데이터를 찍어내자”는 흐름이 생겼습니다.

문제는 시뮬레이션 이미지와 실제 센서 이미지 사이에 끈질기게 남는 sim-to-real gap(시뮬-실제 격차) 입니다. 이 논문은 그 격차의 가장 큰 원인을 두 가지로 지목합니다.

복잡한 광학(optics) 효과 모델링의 어려움 — 특히 센서를 보호하는 유리(glass) 층을 빛이 통과할 때 일어나는 굴절(refraction). 빛이 매질 경계를 지나며 꺾이기 때문에, 젤 안에 박힌 마커(marker, 검은 점)의 겉보기 위치와 크기가 왜곡됩니다. 카메라가 보는 마커는 실제 마커의 위치가 아니라 “유리를 통과해 굴절된” 위치입니다.
물리 파라미터 추정의 어려움 — 센서의 카메라 포즈(camera pose)와 조명(lighting) 조건. 상용 GelSight Mini조차 제조 공차(manufacturing tolerance) 때문에 개체마다 카메라 위치가 미묘하게 다릅니다. 그런데 기존 방법들은 보통 카메라 포즈를 이미 알고 있다고 가정했습니다.

기존 접근의 한계

촉각 렌더링 기술은 다음과 같이 진화해 왔습니다.

강체(rigid-body) + 깊이 카메라 + 가우시안 스무딩: 빠르지만 수직력만 잡고, 전단력으로 인한 마커 이동을 놓칩니다 (TACTO, Taxim 등).
변형체(deformable) 시뮬레이션 (FEM, MPM): 젤을 소프트바디로 모델링해 마커 변위까지 추적. 충실도는 높아짐 (TacFlex 등).
렌더링 측면: 단순 래스터화(rasterization) + 수동 LED 효과 → 그림자용 레이 트레이싱 → Snell 법칙 기반 사후 보정(post-hoc correction). 모두 수동 튜닝이 필요하고 카메라 포즈를 알고 있다고 가정합니다.

이 논문의 출발점은 명확합니다. “굴절·조명·포즈를 별도 보정으로 땜질하지 말고, 물리 기반 광학 모델 안에 처음부터 넣고, 실제 이미지로부터 자동으로 최적화하면 어떨까?” 그 열쇠가 바로 미분 가능 렌더링(differentiable rendering) 입니다.

핵심 아이디어 한 문장

단 3장의 실제 이미지로부터, 미분 가능 경로 추적 렌더러(Mitsuba 3)를 통해 카메라 포즈·조명·텍스처 같은 물리 파라미터를 경사하강(gradient descent)으로 자동 최적화해, 유리 굴절까지 물리적으로 정확한 촉각 이미지를 생성한다.

저자들이 내세우는 기여는 네 가지입니다.

비전 촉각 센서를 위한 최초의 완전 미분 가능 렌더링 파이프라인 — 포즈·텍스처·조명을 실제 이미지로부터 경사 기반 최적화.
유리 굴절과 RGB 조명 같은 핵심 광학 효과를 명시적으로 모델링하는 최적화 기법.
NOCS 맵을 입력으로 하는 이미지-투-이미지 변환(Pix2Pix) 으로 고충실도 합성 데이터를 빠르게 생성하는 프레임워크.
실제 로봇 플랫폼에서의 광범위한 검증 및 단일 촉각 이미지로부터 형상을 복원하는 역문제(inverse problem) 응용.

방법

큰 그림: 왜 하필 미분 가능 “경로 추적”인가

먼저 직관부터 잡겠습니다. 일반적인 렌더링은 “장면(scene) → 이미지”로 가는 순방향(forward) 계산입니다. 미분 가능 렌더링은 여기에 더해 “이미지의 오차 → 장면 파라미터를 어떻게 바꿔야 오차가 줄어드는지”라는 역방향(backward) 기울기를 계산할 수 있습니다. 즉 렌더러 자체가 거대한 미분 가능 함수가 되어, 신경망을 학습하듯 장면을 학습할 수 있습니다.

렌더링의 근본 식인 렌더링 방정식(rendering equation) 을 파라미터 \theta 로 미분하면 다음과 같은 형태가 됩니다 (논문 식 1).

\frac{\partial I}{\partial \theta} = \frac{\partial}{\partial \theta} \int_{\Omega} L_i(\omega_i)\, f_r(\omega_i, \omega_o)\, (n \cdot \omega_i)\, d\omega_i

직관적으로 풀어 보면:

L_i(\omega_i): 방향 \omega_i 에서 들어오는 입사광(조명).
f_r(\omega_i, \omega_o): BSDF(양방향 산란 분포 함수). 표면이 빛을 어떻게 반사/굴절시키는지를 나타냄. 유리의 굴절·정반사(specular)가 여기 들어갑니다.
(n \cdot \omega_i): 표면 법선과 빛 방향의 각도 항(란베르트 코사인).
\theta: 최적화하려는 임의의 렌더 파라미터 — 재질(material), 기하(geometry), 조명(lighting).

핵심은 이 적분 전체를 \theta에 대해 미분할 수 있다는 점입니다. 그러면 “렌더 이미지 I가 실제 이미지와 얼마나 다른지”를 손실로 정의하고, 그 손실을 줄이는 방향으로 \theta를 갱신할 수 있습니다.

저자들은 일반 컴퓨터 비전에서는 복잡한 기하·심한 가림(occlusion)이 기울기에 불연속을 만들어 미분 가능 렌더링이 어렵지만, 촉각 이미지는 매끄러운 변형 표면과 연속적인 접촉 영역이라는 특성 덕분에 기울기 계산이 안정적이라고 지적합니다. 즉 이 도메인이 미분 가능 렌더링과 “궁합이 좋다”는 것이 중요한 통찰입니다.

Mitsuba 3가 물리적으로 모델링하는 세 가지 핵심:

유리 보호층을 통한 광 수송 — 굴절과 정반사를 포함한 정확한 BSDF 모델링.
경로 추적을 통한 자연스러운 그림자 — 전역 조명(global illumination) 효과 포착.
기울기를 통한 미분 가능 파라미터 최적화.

전체 파이프라인 개요

flowchart TD
    A[3 real images:<br/>texture ref + cross-pattern + tactile] --> B[Stage 1:<br/>Pose Optimization<br/>without glass]
    B --> C[Stage 2:<br/>Pose Refinement<br/>WITH glass refraction]
    C --> D[Joint Lighting &<br/>Material Optimization]
    D --> E[Marker Texture<br/>Optimization]
    E --> F[Calibrated<br/>Differentiable Renderer]
    F --> G1[High-fidelity<br/>RGB + NOCS dataset<br/>56k samples]
    F --> G2[Inverse rendering:<br/>mesh reconstruction<br/>from single image]
    G1 --> H[Pix2Pix:<br/>NOCS map -> RGB<br/>real-time inference]
    style C fill:#ffe0b2
    style F fill:#c8e6c9
    style H fill:#bbdefb

이 파이프라인은 프론트엔드(변형 물리)와 백엔드(광학 렌더링)로 나눠 볼 수 있습니다. 변형 물리는 FEM 기반 시뮬레이터 TacFlex를 확장해 사용하고(속도·정확도·전이 성능의 균형이 좋다고 평가), 그 위에 새로운 미분 가능 렌더링 컴포넌트를 얹습니다. 입력은 단 세 가지: ① 단일 실제 촉각 이미지, ② 센서의 메시 모델, ③ 알려진 마커 격자 사양(9×7 배열, 2mm×2.05mm 간격, 지름 1mm).

단계 1 — 유리 없는 포즈 최적화

먼저 카메라 포즈를 거칠게 잡습니다. 마커 격자 사양으로부터 완벽한 이진 텍스처(binary texture)를 생성하고, 텍스처가 입혀진 메시를 무작위 포즈에 놓은 뒤 최적화를 시작합니다. 손실은 단순한 마커 위치 오차(논문 식 2)입니다.

L_{\text{pose}} = \sum_{j=1}^{N} \left[ (u_j - u_j^{\text{ref}})^2 + (v_j - v_j^{\text{ref}})^2 \right]

(u_j, v_j): 미분 가능한 3D→2D 투영(differentiable projection)으로 얻은 마커의 화면 좌표.
(u_j^{\text{ref}}, v_j^{\text{ref}}): 실제 이미지에서 원형 허프 변환(circle Hough transform) 으로 검출한 마커 좌표.

직관: 가상 마커들이 실제 이미지의 마커 위치에 겹쳐지도록 메시 포즈를 끌어당기는 것입니다. 이 단계는 핀홀 카메라 모델(pinhole camera model) 만 쓰므로 빠르지만, 유리 굴절은 무시합니다.

단계 2 — 유리 굴절을 포함한 포즈 정밀화

여기가 이 논문의 백미입니다. 단순 핀홀 투영은 유리 굴절을 표현하지 못해 마커가 어긋납니다(논문 Fig. 2 왼쪽). 그래서 Mitsuba의 미분 가능 렌더링으로 마커 위치를 물리적 레이 트레이싱을 통해 계산합니다. 손실은 마커 영역에만 집중하는 마스크드 MSE(논문 식 3)입니다.

L_{\text{stage2}} = \sum_{i=1}^{N} M_i \cdot (I_{\text{rendered},i} - I_{\text{ref},i})^2

M_i: 픽셀 i의 이진 마스크 값. 원형 검출로 만들어 마커 영역만 기울기에 기여하게 함.
I_{\text{rendered},i}: 유리 굴절 효과가 반영된 렌더 픽셀 값.

직관: 단계 1과 같은 “마커를 맞춘다”는 목표는 같지만, 이제는 단순 투영이 아니라 유리를 통과해 굴절된 빛 경로로 마커가 어디에 보이는지를 계산합니다. 그 결과 위치뿐 아니라 굴절로 생기는 크기(scale) 왜곡까지 제거되어, 실제 센서와 거의 완벽히 정렬됩니다(논문 Fig. 2 오른쪽: 흰색=정확히 일치, 시안=누락된 마커, 마젠타=초과 마커).

flowchart LR
    subgraph Stage1["Stage 1 (pinhole)"]
        P1[Marker 3D pos] -->|simple projection| P2[2D markers]
        P2 -.misaligned.-> P3[reference markers]
    end
    subgraph Stage2["Stage 2 (path tracing)"]
        Q1[Marker 3D pos] -->|ray through glass<br/>refraction| Q2[2D markers]
        Q2 -->|aligned + scaled| Q3[reference markers]
    end
    Stage1 ==> Stage2

단계 3 — 조명과 재질의 결합 최적화

다음은 조명입니다. 기존 연구들이 배경 환경맵으로 조명을 근사한 것과 달리, 물리적으로 정확한 광원이 필요합니다. 실제 센서 구조에 맞춰 센서 둘레에 3개의 직사각형 면광원(area light) 을 배치하고, 균일한 색의 메시를 둡니다. 그리고 두 장의 참조 이미지를 쓰는 이중 참조(dual-reference) 전략을 씁니다.

텍스처 참조 이미지(변형 없음): 세 광원의 집합적 조명 효과를 고려해 메시 본연의 색(재질)을 복원.
십자(cross) 패턴 변형 이미지: 세 방향의 측면 조명 특성을 동시에 드러내 광원 파라미터를 정확히 추정. 십자 패턴을 고른 이유는 임의 형상·변형에 일반화되는 조명 정보를 주기 때문.

동시에 최적화하는 파라미터: 세 광원 각각의 색과 강도, 메시의 확산 반사율(diffuse reflectance, 색).

전체 손실은 두 참조의 가중합(논문 식 4)입니다.

L_{\text{total}} = \alpha \cdot L_{\text{light}} + \beta \cdot L_{\text{mesh}}

가중치는 대략 \alpha = 0.3,\ \beta = 0.7. 각 항은(식 5, 6):

L_{\text{light}} = \frac{1}{N}\sum_{i=1}^{N} W_i \cdot \big(T(I_{\text{rendered},i}) - T(I_{\text{ref-light},i})\big)^2

L_{\text{mesh}} = \frac{1}{N}\sum_{i=1}^{N} \big(T(I_{\text{rendered},i}) - T(I_{\text{ref-mesh},i})\big)^2

여기서 T(x) = x/(x+1.0) 는 톤 매핑(tone mapping) 연산자입니다. 직관적으로는 밝은 영역의 값을 압축해(HDR→LDR 비슷한 효과) 강한 하이라이트가 손실을 지배하지 않게 합니다. W_i 는 재구성 오차가 큰 영역과 강한 조명 영역을 강조하는 적응형 가중치 맵입니다.

단계 4 — 마커 텍스처 최적화

포즈·메시 색·조명이 잡히면, 마지막으로 마커 텍스처 자체를 다듬습니다. 손실은 마커 픽셀에만 적용되는 정규화된 MSE(논문 식 7)입니다.

L_{\text{marker}} = \frac{1}{N_{\text{markers}}} \sum_{i \in M} (I_{\text{rendered},i} - I_{\text{ref},i})^2

M 은 마커 영역 픽셀 집합, N_{\text{markers}} 는 마커 픽셀 총 개수. 결과적으로 마커가 정확히 박힌 텍스처가 얻어집니다.

미분 가능성이 여는 역문제: 단일 이미지에서 메시 복원

미분 가능 파이프라인의 또 다른 매력은 역렌더링(inverse rendering) 입니다. 보정이 끝난 렌더러가 있으면, “알려진 메시 → RGB”가 아니라 거꾸로 “관측된 RGB → 메시 정점 위치”를 풀 수 있습니다(논문 식 8).

V^* = \arg\min_{V} \; L\big(I_{\text{render}}(V),\, I_{\text{real}}\big)

V 는 메시 정점 위치, I_{\text{render}}(V) 는 미분 가능 렌더러의 출력, I_{\text{real}} 은 실제 촉각 이미지. 기울기가 광 수송·굴절·표면 상호작용 전체를 거꾸로 흘러 정점을 갱신합니다. 즉 단 한 장의 촉각 이미지에서 변형된 3D 형상을 복원하는, 촉각 기반 형상 인식·매니퓰레이션에 유용한 능력입니다.

속도 문제와 NOCS 기반 Pix2Pix

물리 정확도의 대가는 연산 비용입니다. 굴절 매질을 통과하는 미분 가능 경로 추적은 래스터화나 학습 기반 방법보다 훨씬 느립니다. 그래서 보정된 고충실도 시뮬레이션 출력을 교사 데이터(proxy for real data) 로 삼아, 빠른 Pix2Pix 이미지 변환 모델을 학습합니다.

핵심 선택은 입력 표현입니다. 흔한 깊이 맵(depth map) 대신 NOCS(Normalized Object Coordinate Space) 맵을 입력으로 씁니다.

깊이 맵의 한계: 접촉 기하(수직 정보)만 담고, 전단·회전으로 인한 마커 변위 정보를 담지 못함. 6D 포즈(병진+회전) 표현 불가.
NOCS의 강점: 픽셀별 물체 기하와 포즈를 인코딩. FEM 메시 변형에서 직접 렌더링되어 병진·회전 변형을 암묵적으로 담아냄.

선택 이유 — 확산 모델(diffusion)도 시도되었지만 추론이 너무 느리고, CycleGAN(비짝지은 데이터)과 달리 여기서는 고충실도 시뮬을 실데이터의 직접 대용으로 써서 완벽한 픽셀 정렬(paired) 을 얻으므로 단순한 Pix2Pix로 충분합니다. 결과적으로 초당 수백 프레임의 추론 속도를 확보합니다.

flowchart LR
    A[FEM deformation<br/>TacFlex] --> B[NOCS map]
    A --> C[Depth map]
    B --> D[Pix2Pix]
    C --> D
    D --> E[Photorealistic<br/>RGB tactile image]
    F[High-fidelity<br/>differentiable render] -.supervision.-> D
    style B fill:#c8e6c9
    style C fill:#ffcdd2

실험

데이터셋 생성

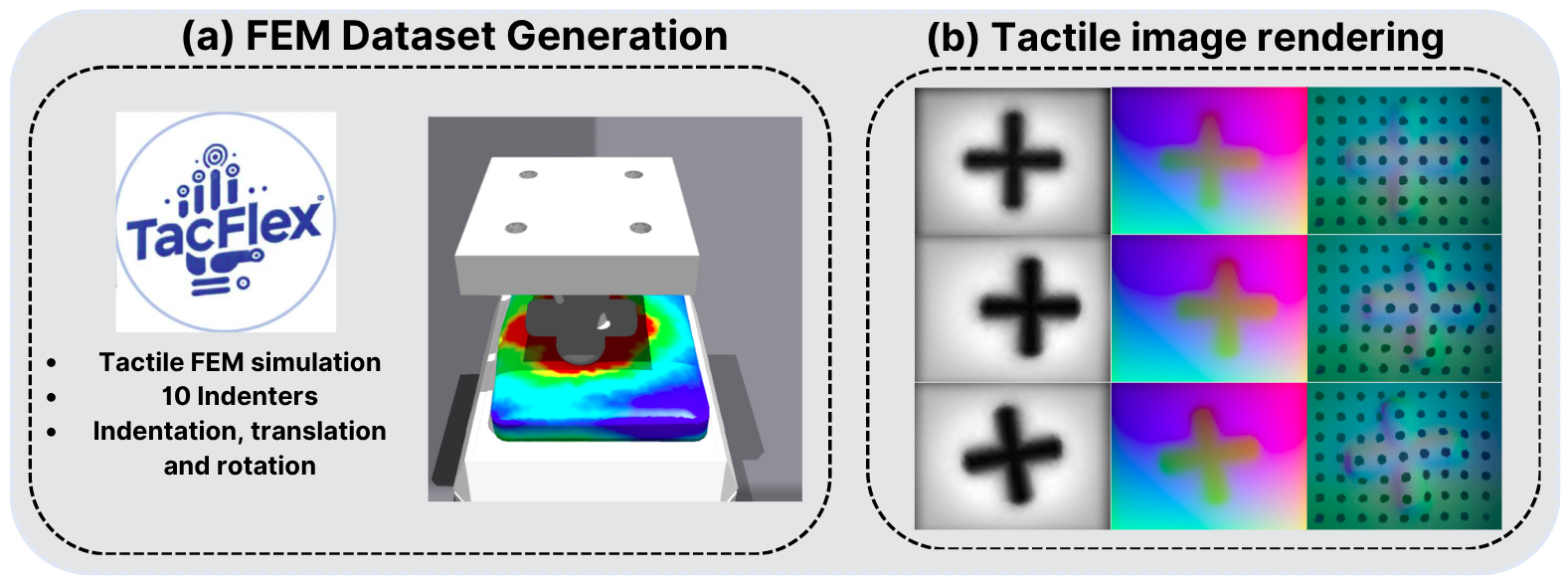

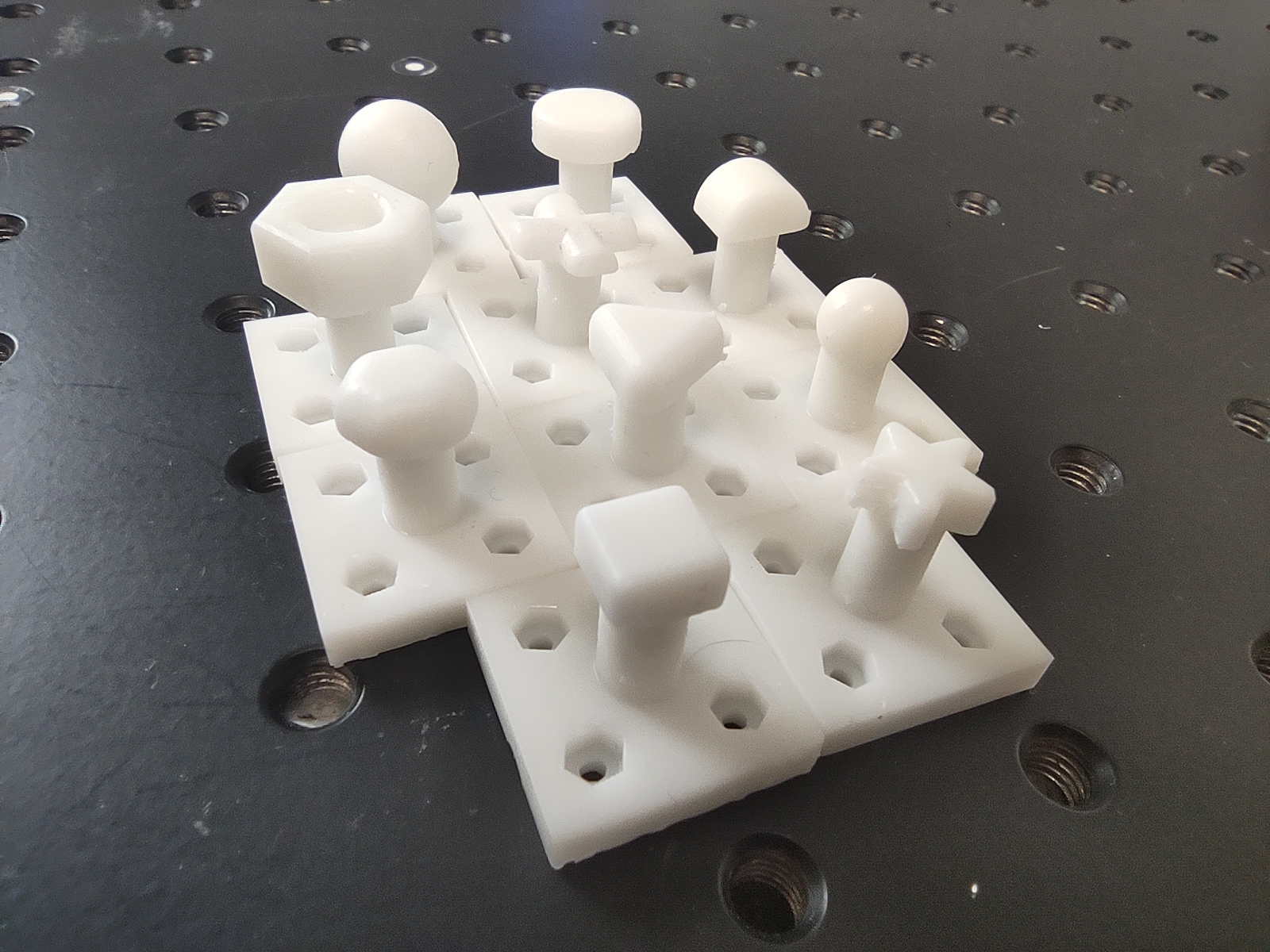

FEM 시뮬레이터 TacFlex를 확장해 RGB·깊이·메시·NOCS를 함께 렌더링합니다. 실제 실험에 쓴 것과 동일한 10종의 인덴터(indenter, 누름 도구) 를 사용하고, 인덴터마다 50회 시뮬레이션 시도를 무작위 초기 위치·회전으로 수행합니다. 각 시퀀스는 ① 수직 압축, ② 네 방향 병진(translation), ③ 회전(rotation) 으로 구성됩니다. 각 단계의 최종 상태를 다음 단계의 초기 조건으로 쓰는 순방향 경로만 보존하는 방식으로 FEM 오차 누적을 막고 생성을 가속합니다. 최종 데이터셋은 5만 6천 개 이상의 샘플(RGB, 깊이, 표면 메시, NOCS 포함)입니다.

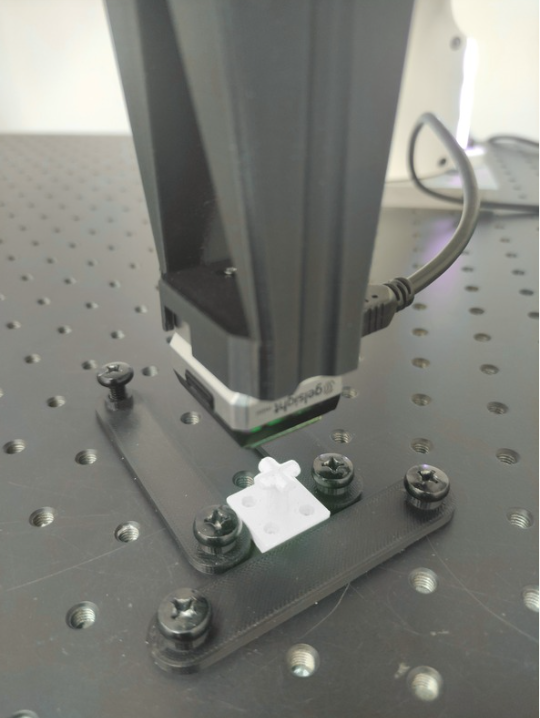

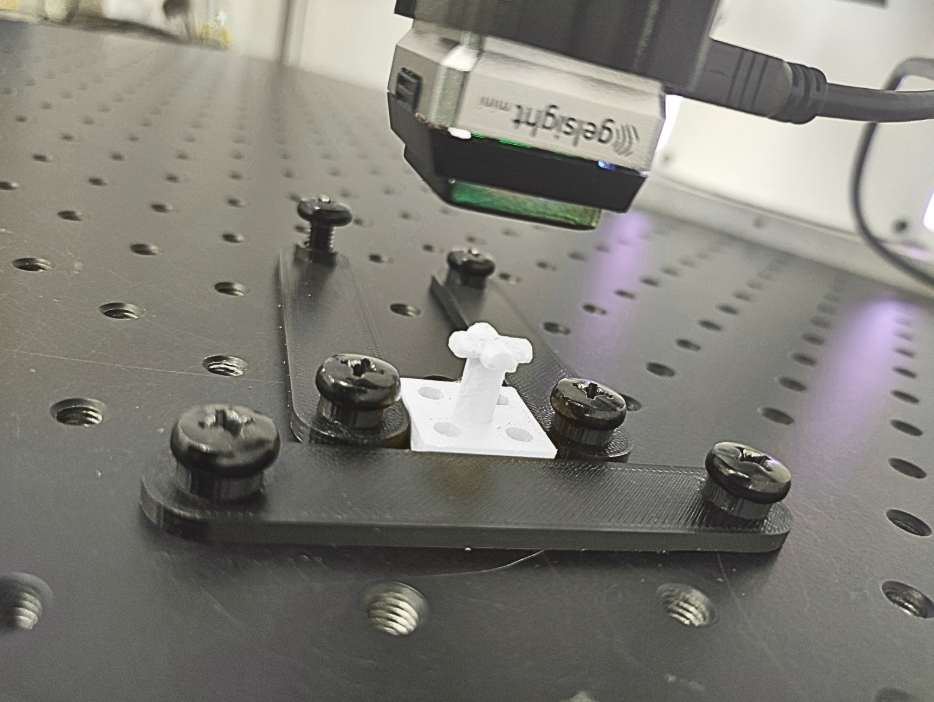

실제 검증 환경

센서: GelSight Mini.
로봇: 보정된 Franka Panda 팔에 장착.
프로토콜: (a) 센서 표면을 인덴팅, (b) 네 방향으로 2mm 병진, (c) ±5° 회전으로 전단 응답 포착. 10종 인덴터로 다양한 접촉 기하를 평가.

특히 기존 벤치마크가 주로 다룬 수직 압입(2mm 깊이)·병진뿐 아니라 회전 변형까지 포함한 점이 차별점입니다. 평가 지표는 이미지 기반(MSE, PSNR, SSIM, SMAPE)과 기하 인지 측정(마커 위치 정확도, 변형장 일관성)을 함께 사용합니다.

정량 결과: NOCS vs Depth 입력

Pix2Pix 모델의 입력 표현 비교(검증셋 1,000장, 논문 Table I):

입력 (ID)	SSIM ↑	PSNR (dB) ↑	MSE ↓
Depth	0.9543	38.45	9.36
NOCS	0.9609	38.74	8.69

해석: NOCS 입력이 세 지표 모두에서 깊이 입력을 능가합니다. 차이가 거대하지는 않지만(SSIM 약 +0.007, MSE 약 7% 감소), 방향이 일관되며 — 더 중요한 것은 NOCS가 깊이로는 표현 불가능한 전단·회전 변형을 담는다는 질적 우위입니다. 즉 숫자가 비슷한 영역에서도 NOCS는 깊이가 아예 못 만드는 정보를 보존합니다.

정성 결과

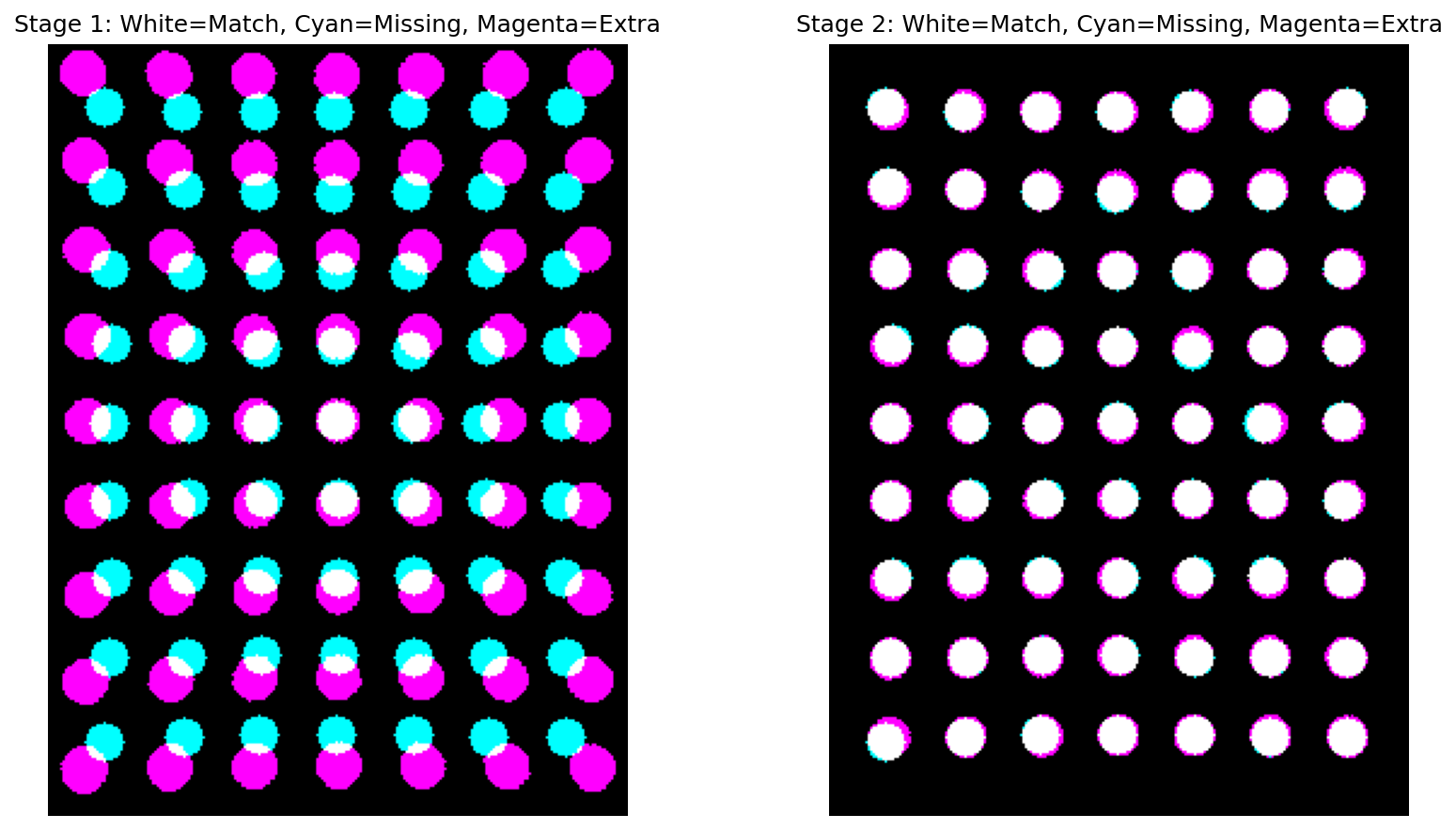

Fig. 2 (포즈 + 유리): 유리 모델링 없이는 마커 정렬이 눈에 띄게 어긋나고, 유리 굴절을 넣으면 위치·크기가 정확히 정렬됨. 색 코딩(흰=일치, 시안=누락, 마젠타=초과)으로 정렬 품질을 시각화.
Fig. 3 / Fig. 6 (Pix2Pix): NOCS→RGB, Depth→RGB 변환 출력을 입력·생성·GT 삼중쌍으로 비교. NOCS 경로가 더 나은 변형 정보를 보존.
유리 효과 검증 3지표: ① 마커 정렬 정밀도, ② 시뮬-실제 마커 크기 일관성, ③ 텍스처 메시 위 마커 패턴 측정. 저자들은 실제 센서와 “완벽한 매칭”과 크기 일관성을 달성했다고 보고합니다.

의미

이 실험들이 말하는 바를 한 줄로 요약하면: 유리 굴절을 물리 모델 안에 넣고 포즈·조명을 자동 최적화하면, 수동 보정 없이도 마커 수준의 정밀 정렬과 회전·전단을 포함한 다축(multi-axis) 변형 재현이 가능하다는 것입니다. 그리고 NOCS+Pix2Pix로 그 고충실도를 실시간 속도로 “압축”해 다운스트림 학습에 쓸 수 있습니다.

비판적 고찰

강점

자동화와 최소 데이터: 단 3장의 실제 이미지로 카메라 포즈·조명·텍스처를 자동 보정. 제조 공차로 개체마다 다른 포즈 문제를 정면으로 해결한 점이 실무적으로 매우 유용합니다. “포즈를 안다고 가정”하던 관행을 깬 것이 핵심.
물리 기반 일관성: 유리 굴절을 사후 Snell 보정으로 땜질하지 않고 광 수송 모델 안에 통합. 위치뿐 아니라 크기 왜곡까지 자연스럽게 처리됩니다.
미분 가능성의 부가 가치: 같은 렌더러로 역문제(단일 이미지→메시 복원)를 풀 수 있다는 점은 단순한 데이터 생성기를 넘어서는 확장성입니다.
속도-충실도의 영리한 분리: 느린 경로 추적은 오프라인 고품질 데이터 생성에만 쓰고, 실시간 추론은 Pix2Pix에 위임하는 2단 전략이 실용적입니다.
NOCS 표현의 통찰: 깊이가 못 담는 전단·회전을 인코딩하는 NOCS를 촉각 입력으로 도입한 것은 영리하고, 향후 다른 촉각 학습에도 재사용 가능성이 큽니다.

약점과 한계

정량 우위의 폭이 작음: NOCS vs Depth 표는 방향성은 맞지만 절대 격차가 작습니다(SSIM 0.9609 vs 0.9543). 또한 본문이 “기존 방법 대비 모든 지표에서 개선”을 주장하지만, 외부 베이스라인과의 직접 비교 수치 표가 제시되지 않아 그 SOTA 주장은 검증하기 어렵습니다. (추측) 워크숍/짧은 논문 형식이라 표가 축약되었을 가능성이 있습니다.
연산 비용: 굴절 매질을 통한 미분 가능 경로 추적은 무겁습니다. 저자도 이를 한계로 인정하며 Pix2Pix로 우회하지만, 이는 오프라인 데이터 생성에 한정된 해법이며 보정 단계 자체의 비용은 남습니다.
마커 의존성: 정렬 손실(식 2, 3, 7)이 마커 영역에 강하게 의존합니다. 저자 스스로 한계 절에서 인정하듯, 엣지 검출·치밀한 접촉 형상 인식처럼 마커가 희소해 정보가 부족한 작업에는 부적합할 수 있습니다.
일반화 검증 부족: GelSight Mini 단일 센서에 대해서만 검증되었습니다. 다른 비전 촉각 센서(DIGIT, GelSlim 등)로의 일반화는 향후 과제로 남습니다.
재현성 정보: 옵티마이저, 학습률, 반복 횟수, 단계별 수렴 기준 등 구체적 하이퍼파라미터가 본문에 충분히 드러나지 않습니다(가중치 \alpha,\beta 정도만 명시).

접근	대표 연구	렌더링	굴절 처리	포즈 가정	미분 가능
강체+래스터화	TACTO, Taxim, Tactile Gym	rasterization + 수동 LED	무시/단순	알려짐	아니오
레이 트레이싱	Agarwal et al. (ICRA’21)	그림자용 ray tracing	부분	알려짐	아니오
FEM + Snell 보정	TacFlex	마커 텍스처 + 배경	사후 Snell 보정	알려짐	아니오
MPM 미분 가능	DiffTactile	물리 미분	해당 없음	-	마커 위치만
본 논문	Duret et al. (ICRA’26)	미분 가능 경로 추적(Mitsuba 3)	광 수송 내장	최적화	전체 RGB 이미지

요약 및 결론

이 논문은 비전 기반 촉각 센서의 sim-to-real 격차를 미분 가능 경로 추적(Mitsuba 3) 으로 정면 돌파합니다. 핵심은 단 3장의 실제 이미지로부터 카메라 포즈·조명·텍스처를 경사하강으로 자동 보정하고, 그동안 가장 골치 아팠던 유리 굴절을 사후 보정이 아니라 물리 광 수송 모델 안에서 처리한다는 점입니다.

파이프라인은 (1) 유리 없는 포즈 → (2) 유리 포함 포즈 정밀화 → (3) 조명·재질 결합 → (4) 마커 텍스처의 단계적 최적화로 구성되며, 같은 미분 가능 렌더러로 단일 이미지에서 메시를 복원하는 역문제까지 풉니다. 무거운 경로 추적의 비용은 NOCS 맵 기반 Pix2Pix 로 우회해 실시간 추론을 얻고, NOCS가 깊이보다 전단·회전 변형을 잘 담아 모든 지표에서 우위를 보였습니다(SSIM 0.9609, PSNR 38.74dB, MSE 8.69). GelSight Mini + Franka Panda + 10종 인덴터, 5만 6천여 샘플로 검증되었습니다.

로봇공학 실무자에게 주는 메시지는 분명합니다. 센서 개체마다 다른 포즈를 수동으로 보정하느라 시간을 쓰는 대신, 미분 가능 렌더러에게 “실제 이미지에 맞춰 스스로 보정하라”고 시킬 수 있다. 이는 촉각 데이터 생성과 촉각 기반 형상 인식 모두에 견고한 토대가 됩니다.

남은 과제는 다른 촉각 센서로의 일반화, 외부 베이스라인 대비 정량 비교의 보강, 그리고 마커에 의존하지 않는 밀집(dense) RGB 기울기 로의 확장(저자들이 DiffTactile 통합으로 제시한 방향)입니다. 희소한 마커로는 부족한 작업—엣지 검출, 형상 복원, 포즈 추정—에서 진가를 발휘하려면 이 확장이 관건이 될 것입니다.

한 줄 요약: “유리 굴절까지 미분 가능하게 만들면, 촉각 시뮬레이터는 실제 이미지를 보고 스스로 보정할 수 있다.”
