📃AthenaZero 리뷰

AthenaZero: A low-inertia, bimanual robot for dynamic manipulation

• Paper Link (arXiv:2609.19194) — 이 리뷰는 arXiv v1(2026-09-15 공개, cs.RO, CC BY 4.0) 을 정본으로 읽었다. arXiv HTML에는 본문뿐 아니라 Supplementary Methods 전문(제어 아키텍처·토크 추정·세 태스크의 기술적 접근)과 Movie s1~s5 캡션까지 들어 있어, 아래 방법 서술의 상당 부분은 보충자료에서 온 것이다.

• Journal (Science Robotics, DOI:10.1126/scirobotics.aee1868) — 페이월이라 본문을 확인하지 못했다. arXiv v1과 저널 최종본이 다를 수 있으므로, 아래 수치는 모두 arXiv v1 기준임을 밝혀 둔다.

• Code Link (github.com/rai-opensource/effective_mass_analysis) — 공개된 것은 유효질량 분석에 쓴 동역학 모델과 액추에이터 관성값뿐이다. 로봇 제어 스택·CAD·펌웨어는 공개되지 않았다. 데이터는 Zenodo에 있다.

• 저자 블로그(RAI Institute) — 실기 영상 4편과 쉬운 해설. 이 글의 영상은 전부 여기서 가져왔다.

• Andrew S. Morgan, Gregory Xie, Capprin Bass, Rachel Thomasson, Chunpeng Wang, Erfan Shahriari, Harrison Busa, Oluwaseun Araromi, Joseph Aronov, Michael Burgess, Velin D. Dimitrov, Matthew A. Estrada, Faris Hamdi, Samuel Kendig, Taeyoon Lee, Jose Oscar Mur-Miranda, Emma Sommers, Paul Titchener, Margaret Wang, Achu Wilson, Mark Yeatman, Osman Dogan Yirmibesoglu, Alfred A. Rizzi, Annan Mozeika, Nicolas Rojas, Lael Odhner (총 24명 + 공동 PI 4명)

• RAI Institute (Robotics and AI Institute), Cambridge, MA — Science Robotics, 2026

1. 💡 조작 로봇이 “동역학”으로 넘어가지 못하는 병목은 알고리즘이 아니라 하드웨어의 유효질량(effective mass) 이라고 보고, 감속비를 버려 관성을 사람 수준까지 끌어내린 양팔 로봇을 만든다.
2. ⚙️ 준직구동(QDD) 액추에이터(대부분 5:1)로 반사 관성을 N^2 항에서부터 줄이고, 벨트·볼스크류 병렬 손목·1.8 m 보든 케이블로 모터를 몸통 쪽으로 몰아넣어(remotization) 말단 질량을 깎는다. 힘·토크 센서는 한 개도 없고 토크는 전부 q축 전류로 추정한다.
3. 🎯 손목 유효질량이 Franka FR3의 29.96 kg·UR5e의 33.30 kg 대비 3 kg대로 한 자릿수 낮고, 이 하드웨어로 테니스공 30.8 m/s 투구, 7.3 m 거리에서 18.3 m/s 포구(반응시간 0.398 s), 82% 타격 성공률(27/33)을 낸다.

---

🔍 Ping Review

🔍 Ping — A light tap on the surface. Get the gist in seconds.

지난 20년간 보행 로봇은 폭발적으로 발전했는데 조작 로봇의 하드웨어는 거의 제자리였다. 알고리즘(학습 기반 제어·인식)은 같이 폭발했지만, 그 알고리즘이 올라타는 팔은 수십 년 전에 설계된 상용 협동로봇(cobot)들이다. 이 논문은 그 격차를 관성의 문제로 정식화한다.

보행에서 “동적”이라는 말이 반드시 빠른 속도를 뜻하지 않듯, 조작에서도 동적이라는 건 로봇의 관성·토크 특성이 태스크에 맞춰져 있다는 뜻이다. 그런데 조작의 스케일링 문제는 보행과 구조가 다르다. 보행은 로봇이 지면에 비해 가볍지만, 조작은 상대적으로 가벼운 물체를 다루므로 충돌 순간의 상호작용을 로봇의 유효질량이 지배한다. 질량이 안 맞으면 로봇은 과도한 접촉력을 전달하고, 물체는 로봇보다 빨리 가속돼 튕겨 나간다. 사람 팔의 유효 말단질량이 2.76 kg 수준인데 연구용 상용 팔은 그보다 한 자릿수 크다 — 이게 이 논문의 출발점이다.

개요(Fig. 1) — 야구공을 던지는 AthenaZero. 저관성 설계가 이런 고가속 동작을 가능하게 한다는 것이 논문의 주장이다.
RAI Institute 공개 영상(약 45초) — 전원을 끈 상태(Robot OFF)에서 사람이 팔을 밀면 운동에너지가 사슬 전체로 흡수·소산되는 역구동 시연으로 시작해, 두 대의 로봇이 캐치볼과 배팅 연습을 하고 사람이 공을 던져 주는 장면까지 이어진다. 논문의 Movie M1/s1에 해당하는 내용이다.

기존 처방은 두 갈래였고 논문은 둘 다 한계가 분명하다고 본다. 유효질량을 숨기는 쪽(직렬 탄성 액추에이터, 소프트 말단장치, 링크 패딩)은 힘원 직렬의 컴플라이언스가 고유진동수로 폐루프 대역폭을 묶어 버려 정작 제일 중요한 control authority를 깎는다. 피드백으로 관성을 줄이는 쪽도 Hogan & Buerger가 보였듯 힘 피드백 게인이 1을 넘으면 비수동적이 되고, Albu-Schäffer 등의 관절 토크 피드백도 관성을 대략 4~6배 줄이는 데 그치며 준정적 조건에서만 안정성이 보장된다. 게다가 가상 관성 저감은 본질적으로 사후적이다 — 접촉력을 측정한 다음에야 겉보기 관성을 바꾸므로 최초 충격 임펄스는 물리적 관성이 결정한다. 그래서 AthenaZero는 셋째 길, 실제로 줄이기를 택한다.

핵심 방법론:

유효질량은 Khatib의 정식화를 따른다. 질량행렬을 링크 기여와 액추에이터 기여로 나누면

\mathbf{M(q)} = \mathbf{M_l(q)} + \mathbf{M_a},\qquad \mathbf{M}_a = \mathrm{diag}\!\left(I_{r,1}N_1^2,\; I_{r,2}N_2^2,\; \dots,\; I_{r,n}N_n^2\right)

이고, 선속도 자코비안 \mathbf{J}_v(\mathbf{q})로 의사 운동에너지 행렬을 만들어

\boldsymbol{\Lambda}_v^{-1}(\mathbf{q}) = \mathbf{J}_v(\mathbf{q})\,\mathbf{M}^{-1}(\mathbf{q})\,\mathbf{J}_v^{\mathsf{T}}(\mathbf{q}), \qquad \frac{1}{m_{\mathbf{u}}} = \mathbf{u}^{\mathsf{T}}\boldsymbol{\Lambda}_v^{-1}(\mathbf{q})\,\mathbf{u}

로 방향 \mathbf{u}의 유효질량을 얻는다. 요점은 \mathbf{M}_a의 N^2 이다. 감속비 80:1짜리 cobot은 로터 관성이 6400배로 증폭돼 링크 관성을 압도하고, 5:1이면 25배에 그친다. 그래서 설계 전략은 단순하다: 감속비를 낮추고(QDD), 무거운 모터를 몸통 쪽으로 옮긴다.

주요 결과:

• 중립 자세 손목 접촉 기준 방향별 최대 유효질량(Fig. 4A): iiwa14 52.47 kg · UR5e 33.30 kg · FR3 29.96 kg vs AthenaZero·WAM 3.3~4.3 kg대, 사람 팔 기준값 2.76 kg. 링크만 계산하면 FR3가 7.72 kg로 내려가는데, 이 격차 자체가 로터 반사 관성의 몫이다.
• 1 kg 진자 충돌 실험(Fig. 5): AthenaZero는 임펄스 J=0.48\ \mathrm{N\cdot s}, \Delta v=0.58 m/s → M_{eff}=0.83 kg(모델 0.78 kg). FR3는 J=0.98\ \mathrm{N\cdot s}, \Delta v=0.30 m/s → M_{eff}=3.3 kg(모델 3.6 kg). 최대 충격력 124.1 N vs 208.3 N이고, FR3에 부딪힌 진자는 튕겨 되돌아갔다.
• 야구 태스크(Table 2): 투구 최대 30.8 m/s(테니스공 57 g, 한 팔), 정확 투구 21.4 m/s(야구공 145 g, 7.3 m 거리에서 0.25×0.25 m 안). 포구 최대 18.3 m/s(반응시간 0.398 s). 타격 최대 13.9 m/s(0.525 s). 배팅 성공률 82%(27/33).
• 캐치볼: 로봇↔︎로봇 최대 8회 왕복, 로봇↔︎사람 최대 12회. 배팅 연습은 약 3분간 지속.

결론:

감속비를 버린 대가는 분명하다 — 정적 유지 토크와 수동 강성을 잃는다. 하지만 650 µs 왕복 지연의 EtherCAT과 1 kHz 결정론적 루프가 그 손실의 일부를 능동 임피던스 조절로 메운다. AthenaZero는 “사람 수준의 유효질량 + 3 kg 이상의 실용 페이로드 + 높은 control authority”가 동시에 가능하다는 존재 증명이고, 그 증거로 밀리초 단위 타이밍이 요구되는 야구 태스크를 든다.

---

🔔 Ring Review

🔔 Ring — An idea that echoes. Grasp the core and its value.

한 줄로 시작하면

“조작 로봇을 동역학의 영역으로 데려가려면 제어기가 아니라 팔 자체를 다시 설계해야 한다” 는 주장을, 감속비 5:1의 양팔 로봇과 야구로 증명하려는 하드웨어 논문이다.

배경: 왜 cobot으로는 안 되는가

연구자들이 압도적으로 상용 cobot을 쓰는 이유는 신뢰성과 “안전해 보임”인데, 논문은 그 안전이 내재적 관성 특성이 아니라 프로그래밍된 안전장치에서 온다고 지적한다. cobot은 위치 정밀도와 정적 소비전력을 위해 80:1 이상의 고감속 모터를 쓰고, 설계 단순화를 위해 관절과 액추에이터를 같은 자리에 직렬로 쌓는다. 높은 반사 관성 + 말단부 질량 = 높은 유효질량이고, 그래서 접촉이 많은 환경에서는 속도 한계보다 한참 낮게 운전해야 안전하다.

먼저 세 용어를 구분해 둔다.

개념	정의	핵심
액추에이터 반사 관성	부하 쪽에서 본 액추에이터의 겉보기 관성	감속비 N에 대해 로터 관성이 N^2로 증폭. 로터의 감쇠·강성도 같이 증폭
유효질량	로봇 임의 지점에서 렌치↔︎가속도를 잇는 작업공간 양	자세 의존적. 링크 관성 + 링크 질량 + 관절 반사 관성이 모두 기여
투명성(transparency)	액추에이터↔︎작업점 사이 힘·속도의 양방향 전달 효율	역구동성과 밀접. 마찰·백래시·코깅이 깎는다

저관성 계보 자체는 새롭지 않다 — Barrett WAM, AMBIDEX, Blue가 있었다. 다만 WAM·AMBIDEX는 모든 모터를 베이스로 빼는 복잡한 텐던 라우팅으로 그걸 달성했고, 그 복잡도가 비용과 신뢰성을 해쳤다. AthenaZero의 포지셔닝은 “그만큼의 복잡도 없이 비슷한 유효질량”이다.

로봇: 22개 액추에이터, 27개 관절

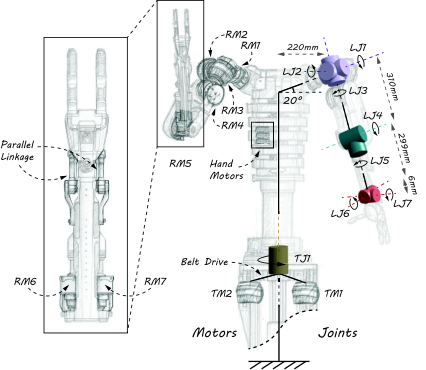

모터·관절 구조(Fig. 2) — 몸통 모터 2개(TM1·TM2)가 벨트로 TJ1에 병렬 연결되고, 어깨 3모터는 축이 한 점에서 만나 구면관절 역할을 한다. 팔꿈치 RM4·RM5는 벨트 전동으로 직교 배치되어 유니버설 조인트를 모사하고, 손목 RM6·RM7은 차동 결합된다. 손가락 모터 3개는 몸통 안에 있고 보든 케이블로 원격 구동된다.

1 DoF 몸통 + 7 DoF 팔 ×2 + 6 DoF 손 ×2 구성이고, 키 약 1.6 m, 윙스팬 약 1.8 m, 어깨 간격 0.44 m(성인 남성 기준). 몸통은 고정 베이스에 붙어 있다(이동 로봇이 아니다). 95/76/38/25 mm 네 종류의 커스텀 QDD 액추에이터 패밀리로 전체를 구동하고, 48 V 외부 전원에 피크 300 A를 쓴다.

Table 1 — 손목은 차동 결합 병렬 기구라 값이 중립 자세 기준이고 비선형이다.

그룹	관절	모터 지름	감속비	피크 토크	피크 속도	액추에이터 관성
몸통	TJ1	95 mm ×2	10.48:1	378 Nm	32 rad/s	5.49e-2 kg m²
어깨	(R/L)J1/2/3	95 mm	5:1	90 Nm	66 rad/s	6.25e-3 kg m²
팔꿈치	(R/L)J4	95 mm	5:1	90 Nm	66 rad/s	6.25e-3 kg m²
	(R/L)J5	76 mm	5:1	20 Nm	89 rad/s	1.28e-3 kg m²
손목	(R/L)J6	38 mm ×2	~10.6:1	~16.1 Nm	~100 rad/s	4.09e-4 kg m²
	(R/L)J7	38 mm ×2	~7.5:1	~11.4 Nm	~142 rad/s	2.28e-4 kg m²

어깨 피크 토크 90 Nm은 사람 어깨의 등척성 토크를 목표로 역산한 값이다. 즉 설계 스펙의 기준점이 “산업적 요구”가 아니라 “사람”이다. 대신 열·전력 제약은 의도적으로 완화했다 — 무한정 정적 유지를 포기하고 “수 분 단위 지속”으로 요구를 낮춘 것이 이 설계의 전제다.

방법 1: 관성을 줄이는 두 지렛대

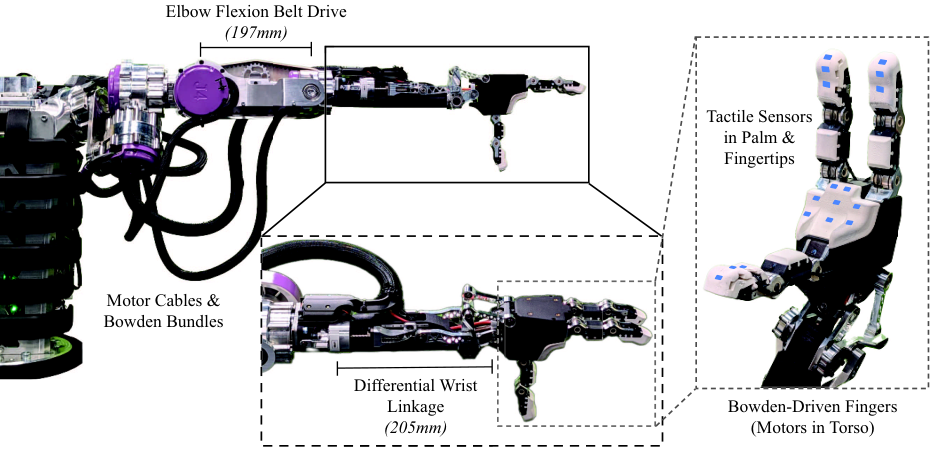

전동장치로 액추에이터를 원격화해 유효질량을 줄인다(Fig. 3) — 팔꿈치 굴곡은 197 mm 벨트 전동, 손목은 205 mm 차동 병렬 링키지, 손가락 모터는 몸통에 두고 보든으로 뺀다. 파란 점이 손가락 끝·손바닥의 촉각 센서.

(a) 감속비를 낮춘다. 이상화된 스케일링 법칙상 주어진 출력 토크와 모터 질량에서 반사 관성은 로터 지름에 무관하지만, 실제 기어는 질량·관성·마찰을 추가한다. 그래서 큰 파워덴스 모터를 저감속으로 쓰는 QDD가 이긴다. 효율 97% 이상의 단단 헬리컬 유성기어(백래시 ≤ 8e-4 rad)를 써서 역구동성을 확보했고, 이 덕분에 q축 전류로 토크를 추정할 수 있어 관절 토크 센서를 통째로 제거했다. 스트레인게이지 센서가 없다는 건 열·충격으로 악화되는 드리프트·히스테리시스가 없다는 뜻이기도 하다.

(b) 질량을 몸쪽으로 옮긴다. 어깨 3모터는 관절에 그대로 두되(roll-pitch-roll, 세 축이 한 점에서 만나 구면관절), 팔꿈치 굴곡(J4)의 95 mm 모터는 타이밍 벨트로 근위부로 이동시키고 회내/회외(J5)의 76 mm 모터만 관절에 남겼다. 어깨 특이점(1·3축이 동일선상) 문제는 1번 어깨 관절을 위로 20°, 앞으로 30° 기울여 완화했는데, 이 결정은 모션캡처로 사람 투구 궤적을 따라가며 검증했다고 한다.

손목은 더 과감하다. 2-SS[RRRP] + 1RR 병렬기구로, 8 mm 피치 볼스크류를 미는 38 mm 프레임리스 모터 두 개가 팔꿈치 쪽에 원격 배치된다(RH5 Manus 손목과 가장 유사하되 프리즘 구동기가 접지돼 배선이 단순하다). 중앙 RR 링크를 속이 빈 구조로 만들어 손 텐던의 보든과 통신선을 회전 중심 가까이로 통과시킨다. 병렬기구라 정기구학의 닫힌 해가 없는데, 역기구학은 삼변측량으로 해석적으로 풀리므로 고밀도 룩업테이블 + 이중선형 보간으로 O(1)·약 3 µs 질의를 만들었다. 1 kHz 루프에서 무시 가능한 비용이다.

손은 Dollar 계열의 3손가락 언더액추에이티드 텐던 핸드로, 링크 길이를 야구공(지름 ~7.4 cm)과 배트 손잡이(~2 cm) 두 가지 파지에 맞춰 최적화했다. 근위:원위 관절 강성비는 약 1:1.4. 25 mm 모터 + 18.8:1 감속을 몸통에 두고 1.8 m 보든 + 0.8 mm 다이니마 텐던으로 뺀다. 피크 ~4 Nm, 닫힘 시간 ~80 ms. 손가락 끝(각 3개)과 손바닥(8개)에는 TEPU 30A 패드 안에 기압계 기반 촉각 센서가 200 Hz로 들어가 있고, 접촉 위치 분해능 약 3 mm·힘 분해능 약 0.1 N이다.

방법 2: 제어 — 센서가 없는 대신 루프가 빠르다

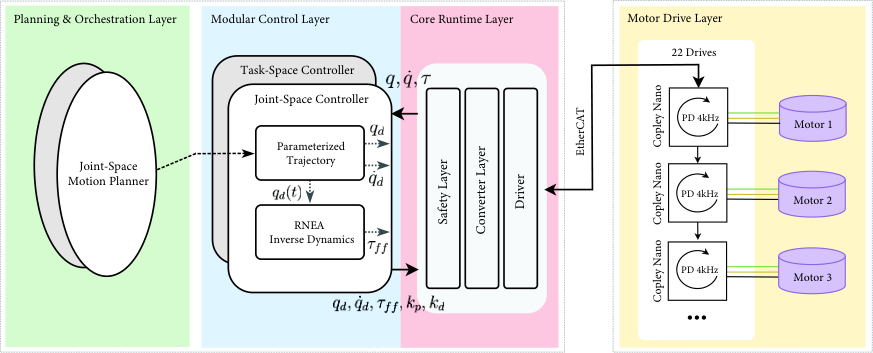

4계층 제어 아키텍처(Fig. S1) — 상위 플래너가 만든 모션·제어 파라미터가 결정론적 1 kHz 실시간 루프에서 평가돼 관절/작업공간 참조가 되고, 이것이 EtherCAT을 통해 고주파 액추에이터 명령으로 내려간다.

Copley Nano 드라이브가 EtherCAT으로 묶여 있고 왕복 지연은 약 650 µs로 측정됐다. 호스트 루프 1 kHz, 드라이브 내부 위치·속도 루프 4 kHz, 전류 루프 16 kHz. 드라이브는 CSP 모드지만 관절 공간에서 보면 피드포워드 토크를 가진 PD와 같다.

\boldsymbol{\tau}_{cmd}=\boldsymbol{\tau}_{ff}+\mathrm{diag}(\mathbf{k}_p)(\mathbf{q}_d-\mathbf{q})+\mathrm{diag}(\mathbf{k}_d)(\dot{\mathbf{q}}_d-\dot{\mathbf{q}})

\mathbf{k}_p=\mathbf{k}_d=\mathbf{0}이면 순수 토크 제어, \boldsymbol{\tau}_{ff}=\mathbf{0}이면 평범한 PD가 된다. 게인 벡터 자체를 매 사이클 EtherCAT으로 내려보낸다는 점이 중요하다 — 출력 임피던스를 온라인으로 스케줄링할 수 있다는 뜻이고, 포구에서 “접근할 땐 뻣뻣하게, 맞는 순간엔 부드럽게” 같은 전환이 여기서 나온다.

피드포워드 토크는 RNEA 역동역학으로 계산하는데, 그러려면 모델이 정확해야 한다. 기구학은 POE 기반 축 보정(OptiTrack 마커), 동역학 파라미터는 기하학적 정칙화 기반 식별로 잡았다. 후자를 쓴 이유가 구체적이라 인상적이다 — 보든 케이블과 배선이 관절을 가로지르며 만드는 수동력이 구조적 모델 불일치를 일으켜 추정 편향을 만들기 때문이다. 원격화의 대가를 식별 단계에서 갚는 셈이다.

작업공간 쪽은 Khatib의 OSC를 쓰고, 이때 관절 게인은 0으로 두고 드라이브를 순수 토크 모드로 돌린다. 낮은 반사 관성은 수동성 관점에서 달성 가능한 강성을 제약하는데(Colgate & Schenkel), 낮은 통신 지연과 고대역 구동 덕에 어깨(J1~J4) 최대 400 Nm/rad, 팔꿈치 롤(J5) 240 Nm/rad, 손목 ~190/100 Nm/rad, 작업공간 최대 300 N/m(거의 임계감쇠)까지 올릴 수 있었다고 보고한다.

토크 추정의 근거는 보충자료의 다이나모미터 실험이다.

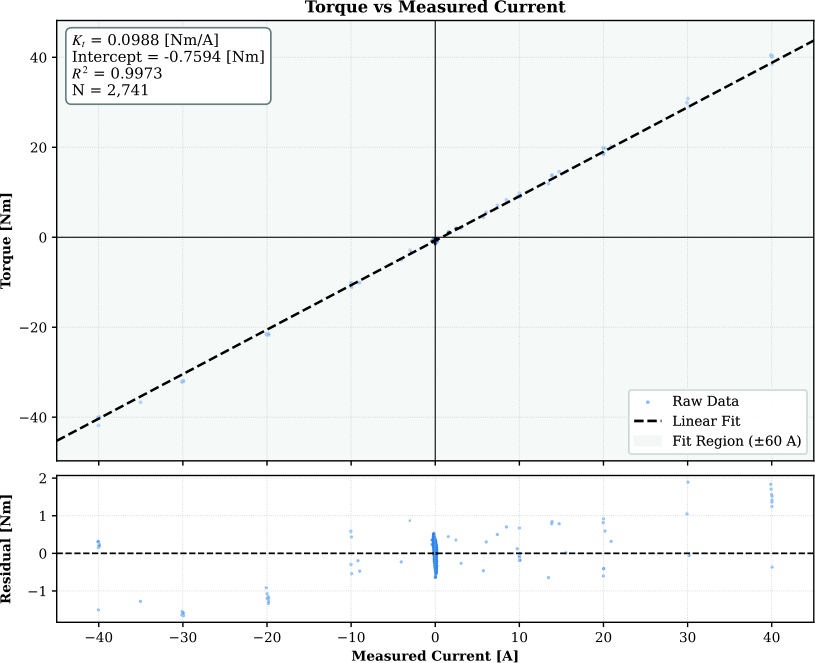

다이나모미터 토크 특성화(Fig. S2) — 로터 고정 시험에서 명령 토크를 스윕하며 로드셀로 실측한 결과, 2,741 샘플에 대해 R^2=0.9973의 선형 모델이 나온다.

여기서 나온 값 하나가 특히 실용적이다. 76 mm 프레임리스 + 10:1 유성기어 조합의 실측 K_t는 0.09888 Nm/A인데 제조사 공칭은 0.115 Nm/A다. 저자들은 “제조사 제공 K_t가 대략 15~20% 부풀려져 있는 것이 우리 특성화의 일상”이라고 적었다. QDD 토크 추정을 쓰려는 사람이 바로 써먹을 수 있는 경고다.

실험 1: 유효질량 — 계산과 진자

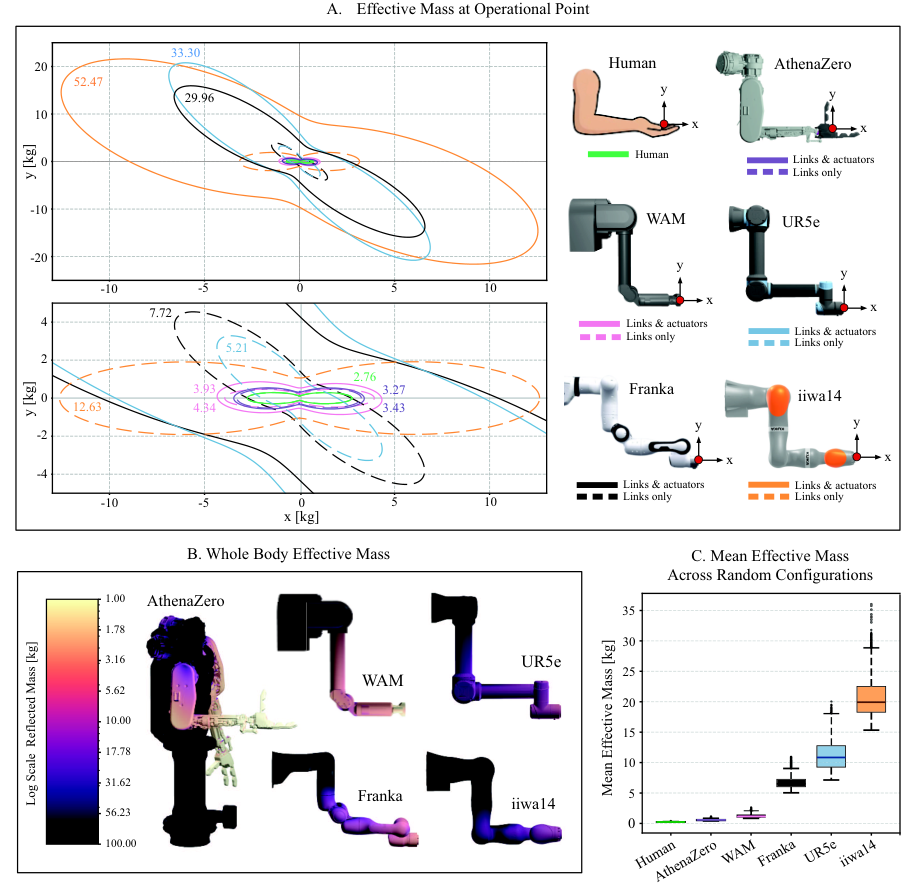

유효질량 분석(Fig. 4) — A. 중립 자세에서 손목 작업점의 방향별 유효질량(실선 = 링크+액추에이터, 파선 = 링크만). B. 몸 전체 표면 법선 방향 유효질량 히트맵. C. 2,000개 무작위 비특이 자세에 대한 평균 유효질량 분포.

세 가지 방식으로 본 결과가 일관된다.

(A) 방향별 최댓값. 링크+액추에이터 기준 iiwa14 52.47 kg, UR5e 33.30 kg, FR3 29.96 kg인 반면 AthenaZero와 WAM은 3.3~4.3 kg 범위, 사람 참조값은 2.76 kg이다. 링크만 보면 FR3 7.72·UR5e 5.21·iiwa14 12.63 kg로 내려간다 — 즉 고감속 팔의 유효질량 절반 이상이 로터 반사 관성이다. 한편 어깨 이후 총 질량(post-shoulder mass)은 사람 4.48 kg, WAM 4.81 kg, AthenaZero 5.99 kg, FR3 11.06 kg이다. AthenaZero가 WAM보다 무거운 이유가 솔직하게 적혀 있다: 손가락 모터를 빼면 관절을 가로지르는 전동을 쓰지 않아서다. 단순함을 산 대가다.

(B) 몸 전체. 여기서 QDD의 이점이 가장 선명하다. 직렬 컴플라이언스로 말단질량만 낮추는 방식과 달리, QDD는 구조 위 어느 지점의 접촉에서도 유효질량이 낮다. AthenaZero·WAM의 위팔 값이 FR3·UR5e·iiwa14의 말단 링크 값과 비슷하다는 게 논문의 표현이다. 손 말고 팔 전체로 물체를 다루는 whole-body manipulation의 전제조건이다.

(C) 자세 의존성. 2,000개 무작위 자세 평균으로도 경향이 유지되고, AthenaZero가 WAM보다 근소하게 낮다. 이유는 손목 구조 차이 — AthenaZero의 pitch-yaw 손목이 WAM의 pitch-roll보다 A에서 쓴 평면의 직교 방향에서 유리하다.

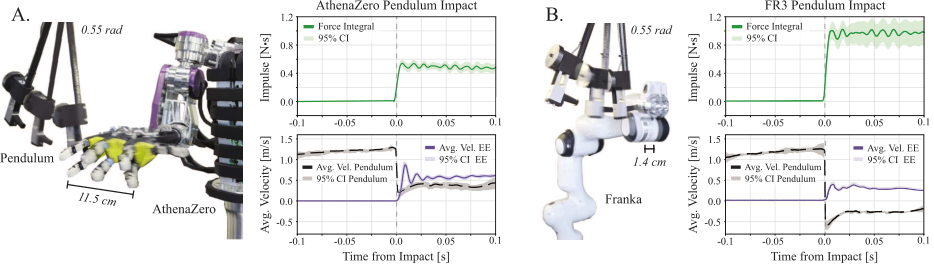

진자 충돌 시험(Fig. 5) — A. AthenaZero는 말단이 115.3 mm 크게 밀리고 진자는 양(+)의 속도로 진행을 유지한다. B. FR3는 13.7 mm만 밀리고 진자 속도가 음(−)으로 뒤집힌다(튕김). 오차 막대는 로봇당 5회 시행의 95% 신뢰구간.

계산이 아니라 실제로 때려 본 것이 좋다. 1 kg 추 + 0.5 m 탄소섬유 샤프트 + 로드셀 + 16비트 엔코더의 계측 진자를 0.55 rad에서 놓고 중력보상 상태의 팔 손목을 5회씩 때렸다.

M_{eff}=\frac{\int F\,dt}{\Delta v}=\frac{J}{\Delta v}

AthenaZero는 0.48/0.58 = 0.83 kg(모델 0.78), FR3는 0.98/0.30 = 3.3 kg(모델 3.6). 오차는 진자 마찰·힘센서 시간분해능·접촉점 불확실성·의도치 않은 컴플라이언스 탓으로 돌렸다. 직관적으로 제일 와닿는 숫자는 최대 충격력 124.1 N vs 208.3 N, 그리고 진자가 되튕기느냐 그대로 나아가느냐다. 후자는 운동량 전달이 “물체를 밀어낸다”에서 “같이 움직인다”로 바뀐다는 뜻이고, 서두의 문제의식(질량 불일치 → 물체 이탈)과 정확히 이어진다.

실험 2: 강성 — 잃어버린 것의 크기

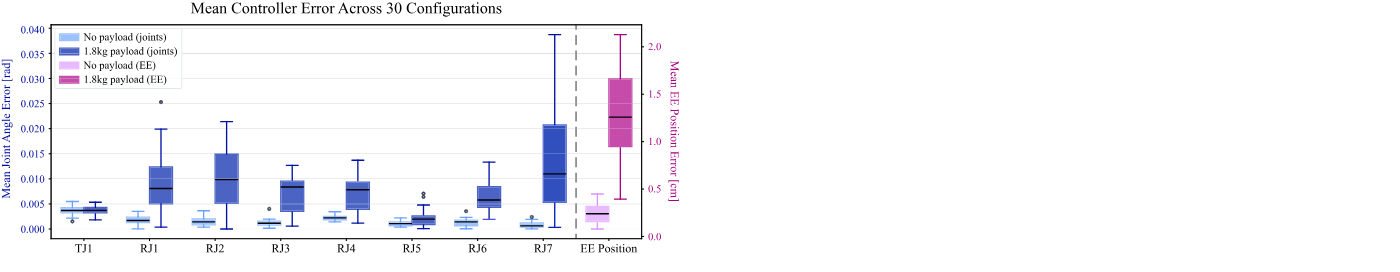

강성 평가(Fig. 6) — 30개 무작위 자세에 대한 무부하/1.8 kg 부하 조건의 관절별 평균 오차(파랑, 왼쪽 축)와 말단 위치 오차(자홍, 오른쪽 축).

액추에이터 불안정 개시점의 약 10% 아래까지 게인을 올린 뒤 30개 무작위 자세로 보낸 결과, 무부하 평균 약 3 mm, 1.8 kg 부하 시 평균 12 mm다. 관절별로 뜯어 보면 주범은 RJ7(사슬에서 가장 토크가 작은 관절) 로 평균 0.011 rad 오차를 냈고, 뻗은 자세일수록 레버암이 길어져 나빠진다. 저자들의 결론이 정직하다 — “의도한 동적 태스크에는 충분하지만 전통적 cobot의 밀리미터급 정밀도에는 본질적으로 못 미친다.”

실험 3: 야구 — 던지고, 받고, 친다

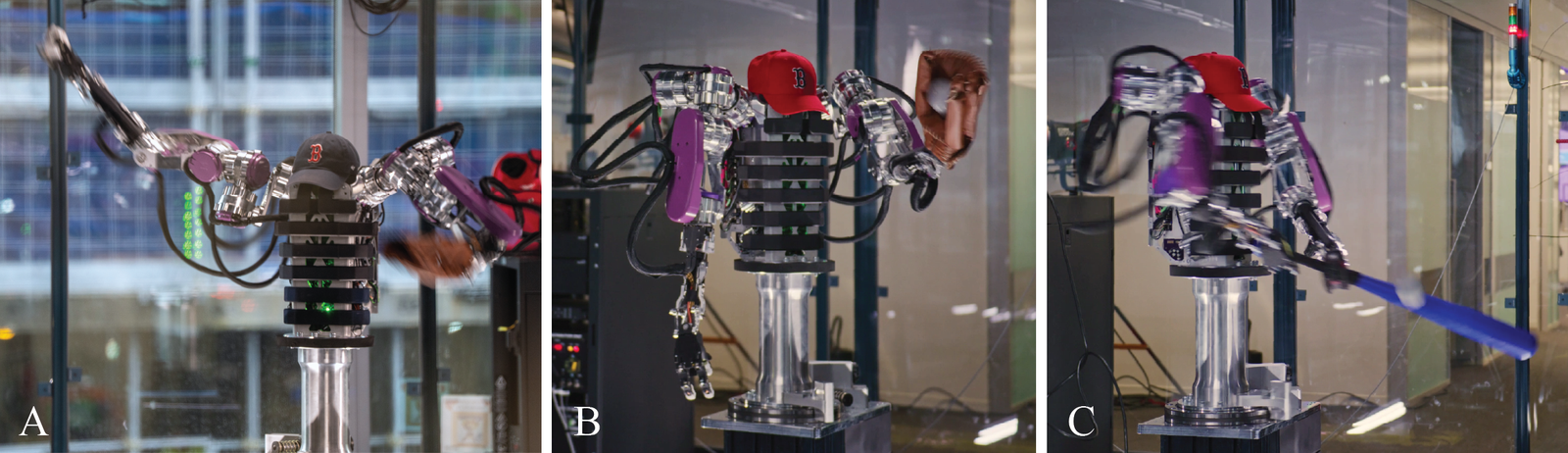

동적 조작을 보여 주는 야구 태스크(Fig. 7) — A. 13.4 m/s 투구. B. 7.3 m 거리 13.4 m/s 포구(반응시간 0.544 s). C. 같은 조건에서 테니스공 타격.

왜 야구인가? RAI 블로그의 설명이 간명하다 — 로봇을 야구장에 보내고 싶어서가 아니라, 야구가 정밀도와 민첩성을 동시에 요구하기 때문이다. 모든 실험은 두 대의 AthenaZero를 7.3 m 거리에 마주 세우고 OptiTrack 240 Hz로 공을 추적한 실험실 환경이다(정규 마운드~홈플레이트는 18.4 m).

Table 2 — “18.4 m 환산”은 반응시간을 고정했을 때 정규 거리에서 상대할 수 있는 구속이라는 저자들의 외삽이다.

스킬	최대 속도	정확 속도 / 반응시간	18.4 m 환산
투구	30.8 m/s (테니스공 57 g, 한 팔)	21.4 m/s (야구공 145 g, 0.25×0.25 m 타깃)	—
포구	18.3 m/s @ 7.3 m	0.398 s	46.1 m/s (≈102 mph)
타격	13.9 m/s @ 7.3 m	0.525 s	35.0 m/s (≈78 mph)

투구는 순수한 피드포워드 에너지 전달 문제다. 접근은 직접 콜로케이션 기반 동역학 궤적 최적화(SNOPT) — 3차 스플라인에 비용·제약을 반복적으로 하나씩 추가하고 이전 해에서 부트스트랩해야 수렴했다고 한다. 목표는 말단 릴리스 속도 벡터를 종단 제약으로 걸고 관절 가속·토크를 규제하는 것이고, 20 m/s 이상에서 운동사슬(kinetic chain) 이 뚜렷하게 나타났다. 실기에서 걸린 두 가지 sim-to-real 간극이 이 논문에서 가장 구체적인 대목이다.

1. 릴리스 롤오프 지연: 손을 여는 명령과 공이 실제로 떨어지는 시점 사이가 39~67 ms나 벌어지고, 공 질량과 순간 상태(위치·속도·가속도)에 크게 의존한다. 촉각 센서의 시간분해능으로는 측정이 안 돼 1000 fps 고속 카메라로 관측해 롤오프 타이밍 모델을 만들었다.
2. 추종 오차: 폭발적 동작에서 모터 컨트롤러의 토크 추종이 코깅·마찰·구조 진동 때문에 어긋난다. 속도 게인은 높게, 위치 게인은 낮게 두고 역동역학 피드포워드를 얹어 해결했다.

궤적 하나 푸는 데 약 5분이 걸려서, 착탄 오차를 보고 릴리스 벡터·타이밍만 국소적으로 고치는 약 3초짜리 온라인 보정을 따로 만들었다.

포구 몽타주(RAI Institute) — 후반부에 41mph(≈18.3 m/s) 자막이 붙는 장면이 Table 2의 최고 포구 속도에 해당한다. 글러브가 아니라 언더액추에이티드 손가락으로 받는다는 점, 충돌 직전 팔이 임피던스 모드로 전환되며 살짝 밀리는 모습을 볼 수 있다.

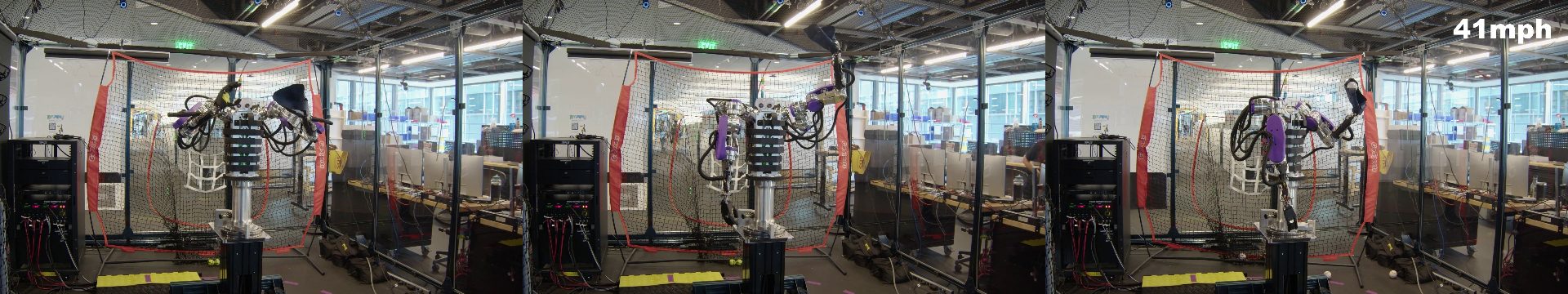

같은 영상의 프레임 3장 — 왼쪽부터 대기 자세, 인터셉트 직전, 포구 직후. 로봇 뒤의 붉은 네트와 몸통에 감긴 케이블 다발이 실험실 셋업의 실상을 보여 준다.

포구는 반대로 에너지 소산 문제다. 사람은 접촉 전에 팔 강성을 미리 맞추는 task-readiness impedance를 쓰는데, 기존 로봇은 반사 관성이 커서 가벼운 공과 임피던스 매칭이 불가능했다. 그래서 종래 접근은 (i) 말단 속도를 공 속도에 맞추는 velocity matching이나 (ii) 공 속도에 수직으로 접촉해 임펄스를 최소화하는 방식이었다. AthenaZero는 많은 포구 자세에서 팔의 유효질량이 야구공 무게 수준이라 임피던스 매칭이 처음부터 가능하다.

파이프라인은: 반사 테이프 공을 OptiTrack으로 추적 → 탄도 예측 → 유효질량이 큰 자세에 벌점을 주는 시드로 IK를 풀어 인터셉트 자세 결정(리던던시의 영공간을 임피던스 매칭에 쓴다) → 5차 관절 궤적으로 고게인 이동 → 충돌 직전 작업공간 이방성 강성 OSC로 전환(충격 방향으로는 부드러운 스프링, 직교 방향으로는 뻣뻣하게 유지해 비주얼 서보잉 여지를 남김). 예측이 갱신되면 계속 재계획한다.

배팅 연습(RAI Institute, 약 50초 발췌) — 멀리 있는 투구 로봇이 스트라이크존 안으로 테니스공을 던지고, 가까운 타격 로봇이 배트를 놓지도 다시 쥐지도 않은 채 연속으로 스윙한다. 스윙이 매번 조금씩 다르다는 점이 “사전 프로그램된 모션이 아니다”라는 주장의 시각적 증거다.

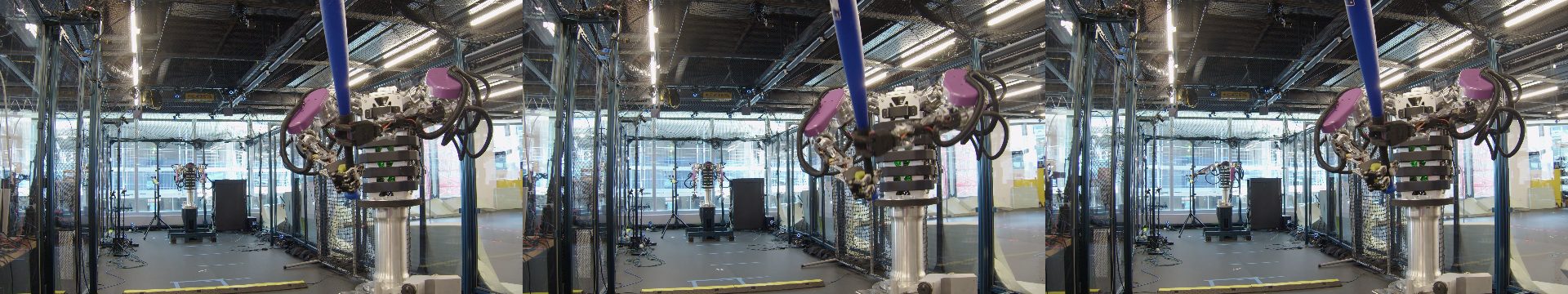

같은 영상의 프레임 3장 — 양손으로 배트를 잡은 폐사슬 구성이 잘 보인다. 두 팔이 같은 물체로 묶여 있어 조율이 어긋나면 내부력이 커진다.

타격은 셋 중 가장 어렵다. 양팔이 배트를 통해 폐사슬(closed chain) 로 묶이고, 유효 타격 시간창이 ±2 ms다. 사전 프로그램 모션으로는 불가능하므로 0.4×0.7 m “스트라이크존” 안의 예측 착탄점에 맞춰 스윙을 실시간으로 바꾼다. 최적화는 역시 SNOPT인데 두 가지가 다르다: (i) 폐사슬 제약을 넣되 두 손의 방향 정렬을 부분적으로만 요구해 가속화하고, (ii) 궤적을 위상(phase) 영역으로 표현해 기하와 시간 전개를 분리한다. 후자가 핵심 트릭인데, 지속시간이 다른 이웃 궤적들 사이를 매끄럽게 블렌딩할 수 있어 예측 착탄점이 바뀌어도 스윙을 갈아탈 수 있다. 여기에 배트의 미모델링 동역학을 메우는 잔차 보정 모션을 학습해 얹었다.

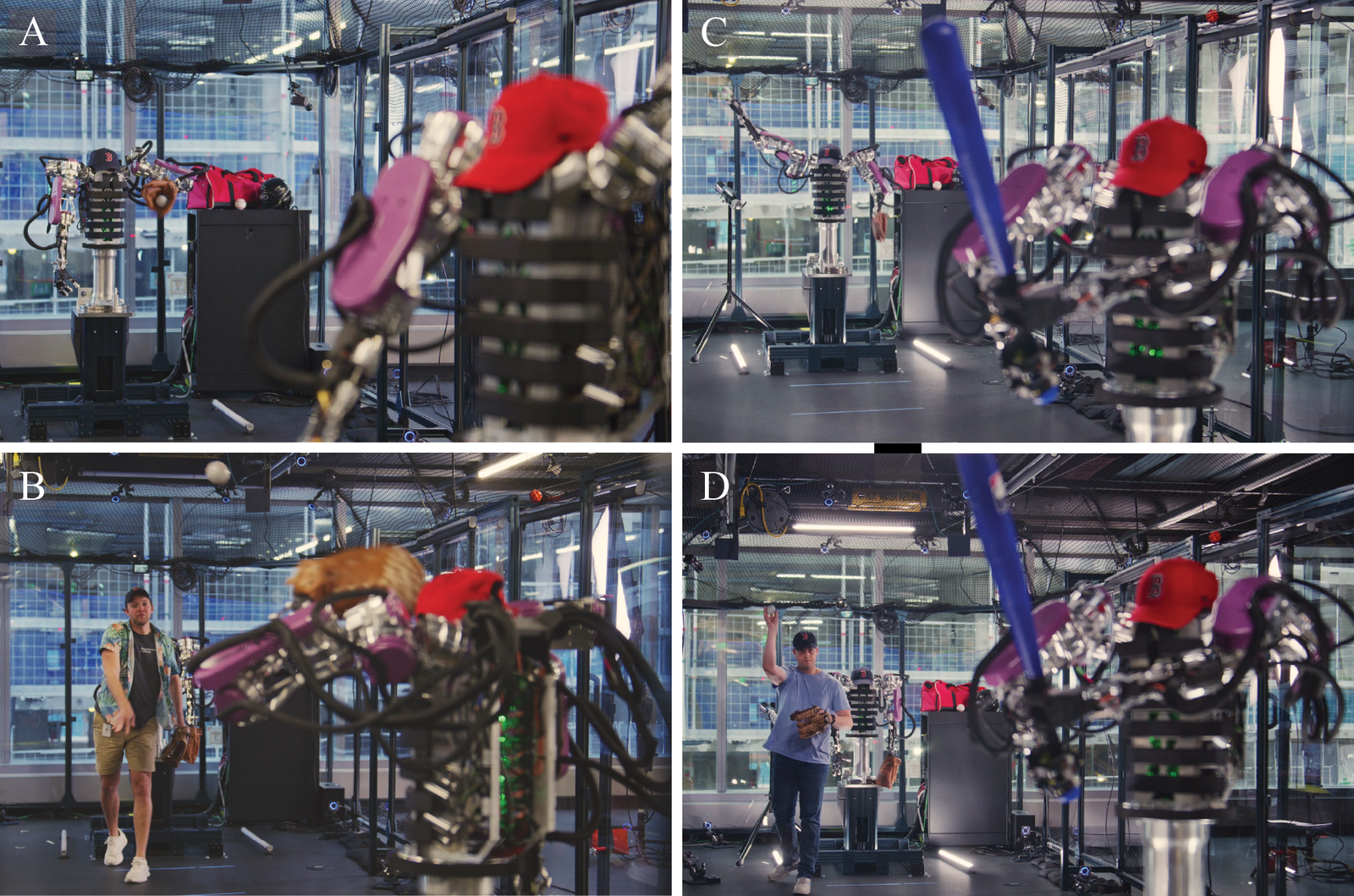

협동 변형(Fig. 8) — A. 로봇↔︎로봇 캐치볼. B. 사람↔︎로봇 캐치볼. C. 로봇이 로봇에게 배팅 연습 투구. D. 사람이 로봇에게 투구.

캐치볼은 시스템 통합 벤치마크다. 도착 시각을 약 10 ms 정확도로 예측하고, ≤ 0.4 s 안에 팔을 가져다 놓고, 임피던스 제어로 흡수하고, 받은 공이 글러브(손) 안 어디에 있는지 반대 손으로 찾아 이송하고, 던지는 손에서 정렬을 맞춰야 한다. 13.4 m/s(반응시간 0.544 s), 포구→투구 사이클 약 11초로 돌렸을 때 로봇↔︎로봇 최대 8회, 로봇↔︎사람 최대 12회 왕복했다. 실패의 주원인은 포구 후 공 이송 시 정렬 어긋남이고, 그게 다음 송구 정확도로 전파된다. 배팅 연습은 약 12초마다 한 구씩 약 3분간 지속됐고 파울과 땅볼이 섞여 투수 쪽으로 돌아갔다.

직관: 왜 “숨기기”가 아니라 “줄이기”인가

이 논문에서 가장 되새길 만한 논증은 수식이 아니라 한 문장이다.

가상 관성 저감은 본질적으로 사후적이다 — 접촉력을 측정한 뒤에야 겉보기 관성을 바꿀 수 있으므로, 최초 충격 임펄스는 로봇의 물리적 관성이 지배한다.

즉 아무리 좋은 임피던스 제어기를 얹어도 첫 1 ms는 하드웨어가 결정한다. 진자 실험의 124.1 N vs 208.3 N이 이 문장의 실측판이다.

역구동성(RAI Institute, 7초) — 사람이 팔을 흔들면 외력이 어깨까지 사슬 전체로 전달돼 흡수·소산된다. 고감속 팔이라면 손목 근처에서 멈출 움직임이다. 논문 Movie s1의 첫 장면에 해당한다.

반대로 QDD의 역구동성은 양방향이라, 같은 성질이 배팅의 폐사슬 내부력을 수동적으로 완화해 주기도 한다(계획이 조금 어긋나도 팔이 스스로 양보한다). 관성을 낮춘다는 하나의 결정이 충돌 안전·임피던스 매칭·폐사슬 조율·전신 접촉으로 동시에 퍼지는 구조다.

비판적으로 보면

강점

• 주장과 증거의 결이 맞는다. “유효질량이 낮다”를 모델 계산(Fig. 4) → 실물 충돌(Fig. 5) → 그 성질을 전제로만 가능한 태스크(임피던스 매칭 포구) 순으로 세 겹으로 깐다. 하드웨어 논문이 흔히 빠지는 “스펙 나열 + 데모” 구조가 아니다.
• 비교 대상에 QDD 선배(WAM)를 넣었다. 고감속 cobot만 세웠다면 공정하지 않았을 텐데, WAM과 나란히 놓고 AthenaZero가 post-shoulder mass에서는 오히려 무겁다는 것까지 적는다. 이기는 축(복잡도·유지보수성)과 지는 축을 분리해 보여 준다.
• 재현 가능성을 유효질량 분석에 한정해 실제로 공개했다. 비교에 쓴 5개 로봇의 동역학 모델과 반사 관성·감속비 값을 한 레포에 모아 둔 것은 실질적인 기여다. 상용 팔의 로터 관성 값은 원래 흩어져 있고 찾기 어렵다.
• 실패 원인 서술이 구체적이다. 포구가 18.3 m/s에서 불안정해지는 이유를 “손가락이 닫히기 전에 공이 손바닥에서 튄다”로 짚고 그것을 임피던스 감쇠 대역폭의 한계로 귀속시킨다(닫힘 시간 ~80 ms라는 스펙과 맞물려 읽힌다). 숫자와 물리가 연결돼 있다.
• 보충자료가 본문만큼 유용하다. K_t 15~20% 과대표기, 보든 배선이 만드는 동역학 식별 편향, EtherCAT 650 µs, 룩업테이블 3 µs 같은 값들은 비슷한 걸 만들려는 사람에게 바로 쓸모가 있다.

약점·한계

• “동적 조작”의 증거가 전부 야구다. 저자들도 “niche로 보일 수 있다”고 인정하지만, 세 태스크 모두 자유공간 고속 + 단발 충돌이라는 같은 종류다. 저관성의 이점으로 크게 내세운 전신 접촉(Fig. 4B)과 접촉 풍부한 조작·조립은 한 번도 실험되지 않았다. 블로그에서 “조립 작업이 컴플라이언스의 덕을 본다”고 말하지만 논문에 데이터는 없다.
• 비교의 공정성에 구멍이 있다. cobot 모델은 커뮤니티 제작 모델 + 제조사 문서 조합이고, 반사 관성 출처도 로봇마다 다르다(FR3·iiwa14는 문헌, UR5e는 문헌 + 컨트롤박스 확인, WAM은 제조사 문서). 자기 로봇은 자기 모델을 쓴다. 게다가 진자 실험은 FR3 하나와만 했다 — QDD 선배인 WAM과의 실물 비교가 없어, “QDD가 좋다”와 “AthenaZero가 좋다”가 실측 수준에서는 분리되지 않는다.
• 통계가 사실상 없다. 저자들이 명시하듯 가설 검정·p값·유의성 기준을 전혀 계산하지 않았고, 속도·반응시간·왕복 횟수는 최댓값이다. “최대 8회 왕복”, “최대 30.8 m/s”는 분포가 아니라 기록이다. 숫자가 있는 성공률은 배팅 82%(27/33) 하나뿐이고, 포구·투구의 성공률은 어디에도 없다.
• 18.4 m 환산은 과감한 외삽이다. “반응시간을 고정하면 46.1 m/s를 받을 수 있다”는 계산은 공의 탄도·감속·회전·시각 추정 난이도가 거리에 따라 변하지 않는다는 가정을 깔고 있다. 홍보 문구로는 강력하지만(“102 mph 패스트볼”), 검증된 성능이 아니라 선형 환산임을 독자가 놓치기 쉽다.
• 자체 수치 간 불일치가 있다. 초록은 “catching and batting at speeds in excess of 14 m/s”라고 쓰는데 Table 2의 타격 최댓값은 13.9 m/s다. Fig. 1 캡션은 “in excess of 25 m/s” 투구라고 하는데 본문·초록은 30.8 m/s·30 m/s를 말한다. 크게 틀린 건 아니지만 표·본문·초록이 서로 안 맞는다. 또 RAI 블로그는 AthenaZero 손목 유효질량을 “9 lb (3.97 kg)”로 적는데 Fig. 4A에서 AthenaZero로 읽히는 곡선 라벨은 3.27/3.43 kg이다(3.93/4.34는 WAM 쪽 색이다). 어느 쪽이 맞는지 본문 서술만으로는 확정할 수 없어, 이 리뷰는 안전하게 “3.3~4.3 kg 범위”로 적었다.
• 하드웨어 논문인데 하드웨어가 닫혀 있다. 공개된 것은 유효질량 분석용 모델뿐이고 CAD·BOM·펌웨어·제어 스택은 없다. 논문 스스로 “커스텀 플랫폼 개발이 분야 진보에 불가결하다”고 시작하는데, 정작 그 플랫폼을 남이 만들 수 있는 정보는 주지 않는다. 같은 기관의 Koala Gripper도 같은 문제를 안고 있었다.
• 엔지니어링 타협이 성능 천장을 만들고 있다. 오프더셸프 드라이버가 전류를 70 A로 제한해 모터 피크(48 V에서 130 A)의 절반쯤만 쓴다 — 즉 보고된 투구 속도는 이 로봇의 한계가 아니라 드라이버의 한계다. 보든 마찰은 파지력과 손의 동적 성능을 제한하고, 외부 배선과 반사면은 모션캡처를 방해한다. 관대하게 보면 “빠른 반복을 위한 의도적 선택”이지만, 엄밀히 보면 보고된 모든 태스크 수치가 미완성 구성에서 나온 값이다.
• 열이 진짜 제약이다. 80°C 소프트웨어 차단, 2 kg 이상을 완전히 뻗은 자세로 오래 들고 있을 수 없음. 저자들은 이를 “사람의 특성과 닮았다”고 긍정적으로 재해석하지만, 실용 조작에서 정적 유지는 흔한 요구다. 능동 냉각을 뒤로 미룬 결정의 비용이 얼마인지는 아직 답이 없다.
• 모션 플래닝이 병목이다. 궤적 하나에 5분, 콜로케이션이 비용·제약 형상에 극도로 민감해 목적함수를 하나씩 얹어야 수렴한다. “밀리초 단위로 반응하는 로봇”의 궤적을 분 단위로 계산하고 있는 아이러니가 남아 있고, 온라인 보정(3초)도 릴리스 파라미터만 고치는 국소 수정이다.

관련 연구와의 자리 매김

• 저관성 팔 계보: Barrett WAM, AMBIDEX(Kim 2017), Blue(Gealy 2019)의 직계다. 차별점은 결과가 아니라 경로 — WAM·AMBIDEX가 텐던으로 모든 모터를 베이스로 뺀 반면 AthenaZero는 손가락을 빼면 관절을 가로지르는 전동을 쓰지 않는다. “비슷한 관성을 더 단순한 기구로”가 주장이고, post-shoulder mass 5.99 kg vs 4.81 kg이 그 대가다.
• QDD의 이식: 지적 뿌리는 조작이 아니라 보행이다. MIT Cheetah 계열(Seok 2012, Wensing 2017)이 확립한 “고역 proprioceptive 토크 제어 + 전류 기반 토크 추정”을 그대로 양팔 조작으로 옮겨 왔다. 토크 추정의 정당화를 저자들이 “새롭지 않다, 커뮤니티 합의에 기대는 것”이라고 명시한 점이 오히려 신뢰를 준다.
• 관성 성형의 이론적 한계: Hogan & Buerger(힘 피드백 게인 > 1 → 비수동), Albu-Schäffer(토크 피드백은 4~6배), Colgate & Schenkel(샘플링·지연이 실현 가능 가상 관성의 하한을 만든다), Dietrich(실제 관성 성형의 결과). 이 문헌들이 “제어로 못 하니 기구로 하자”는 논증의 뼈대다.
• 동적 조작 태스크: 투구는 Senoo의 운동사슬 고속 투구, TossingBot(잔차 물리 학습), Fey의 athletic loco-manipulation 계보에 놓인다. AthenaZero는 모델 기반(직접 콜로케이션)을 택하되 배팅에서만 잔차 학습을 섞는다. 포구는 Hove & Slotine, Billard 그룹의 동역학계 접근, Yan의 임팩트 인지 양팔 포구와 대비되는데, 임피던스 매칭을 하드웨어로 가능하게 만든 것이 차이다.
• 같은 기관의 인접 작업: Koala Gripper는 같은 RAI Institute에서 그리퍼 수준의 저유효질량·역구동성(손끝 유효질량 수십 g)을 다뤘다. AthenaZero와 정확히 같은 설계 철학의 축소판이고, 두 논문 모두 “유효질량을 설계 지표로 쓴다”는 점에서 짝이다. 학습 쪽으로는 Q2RL이 같은 기관의 실기 RL 작업인데, AthenaZero 같은 저관성 하드웨어에서 온라인 RL을 돌린다면 이런 방법이 붙을 자리로 보인다(논문끼리 직접 연결되지는 않는다).

요약

AthenaZero는 “조작의 다음 병목은 팔의 관성”이라는 가설에 하드웨어로 베팅한 논문이다. 감속비를 5:1로 낮추고(반사 관성의 N^2 항을 6400에서 25로), 모터를 몸통으로 몰고, 토크 센서를 전부 없애고 q축 전류로 대체한 결과, 손목 유효질량이 상용 팔의 1/10 수준인 3 kg대로 내려왔다. 진자 충돌에서 최대 충격력이 124 N vs 208 N이고 진자가 되튕기지 않는다는 실측이 그 의미를 가장 잘 보여 준다.

대가도 정직하게 적혀 있다. 1.8 kg만 들어도 말단이 12 mm 처지고, 2 kg을 오래 들고 있을 수 없고, 궤적 하나에 5분이 걸린다. 야구라는 태스크 선택은 밀리초 타이밍과 충돌 관리를 동시에 요구한다는 점에서 영리하지만, 저관성의 진짜 약속인 접촉 풍부한 전신 조작은 아직 그림(Fig. 4B) 속에만 있다. 그래도 하드웨어 설계가 수십 년째 정체된 분야에서, “무엇을 지표로 삼아 팔을 다시 설계할 것인가”에 유효질량이라는 구체적인 답과 재현 가능한 분석 도구를 함께 내놓은 것만으로도 충분히 읽을 가치가 있다. 다음에 나와야 할 것은 배트가 아니라 문고리와 커넥터를 다루는 AthenaZero다.
