📃Durable Tactile Fingertip 리뷰

A Durable Vision-Based Tactile Fingertip for Robotic Manipulation

• Paper Link (arXiv:2608.24242): v1 (2026-08-25, cs.RO) 기준으로 읽었다.

• 코드·CAD·프로젝트 페이지·영상 공개 없음: 본문과 e-print 소스 어디에도 저장소·프로젝트 페이지 링크가 없다(2026-10-13 확인). 하드웨어 논문이지만 재료 등급과 공정 조건은 본문에 꽤 구체적으로 적혀 있다.

• F. Richard Cottrell, Megha H. Tippur, Edward H. Adelson

• MIT CSAIL, 2026 arXiv preprint (CoRL 2026 템플릿의 preprint 모드로 조판되어 있으나 채택 여부는 본문에 없다)

1. 💡 GelSight 계열 시각 기반 촉각 센서(VBTS)의 약점인 표면 마모와 반복 집중 하중을, 새로운 촉각 원리가 아니라 보호막 재료·접합 공정·교체형 카트리지로 풀려는 하드웨어 논문이다.
2. ⚙️ Shore A 6.5의 투명 백금경화 실리콘 젤(3 mm) 위에 BASF Elastollan 1170A10 TPU를 6회 코팅한 약 85 µm 보호막을 코로나+실란으로 결합하고, 이를 스냅식 사출 카트리지에 붙여 카메라·LED를 건드리지 않고 교체하게 만든다.
3. 🎯 400-grit 회전 드럼 샌딩에서 보호막 첫 파열까지 평균 180분(n=2) vs GelSight Mini 0.4분·DIGIT 0.5분(각 n=1), 39.2 N 반복 프로브 시험에서 9개 센서가 5~8일 시험 종료 시점까지 사용 가능 vs 상용 센서 25~35분에 표면막 파열. 저자는 이를 “두 자릿수 이상”의 개선이라 부른다.

---

🔍 Ping Review

🔍 Ping — A light tap on the surface. Get the gist in seconds.

GelSight·DIGIT 같은 시각 기반 촉각 센서는 부드러운 엘라스토머 표면의 변형을 내부 카메라로 찍어 접촉 형상과 힘 분포를 얻는다. 해상도는 높지만, 정보를 주는 바로 그 표면이 물체와 직접 닿아 닳는다. 손끝에 달고 거친 물체를 오래 만지면 반사 코팅이 먼저 벗겨지고, 그 다음엔 젤 전체를 바꿔야 한다. 이 논문은 이 문제를 “더 단단하게 만들자”가 아니라 덜 닳게, 천천히 닳게, 빨리 바꾸게라는 세 갈래로 접근한다.

센서 자체는 Adelson 그룹의 둥근 GelSight 손끝(Romero et al., 2020)을 닮은 인간 손가락 크기의 손끝이다. 표면은 안료가 없는 투명 젤에 미세 텍스처를 준 TPU 막이고, 내부 RGB 조명은 젤을 도광로 삼아 퍼진다. 저자들 스스로 “새 촉각 영상 원리를 소개하는 것이 주목적이 아니다”라고 못박는다(§1). 기여는 재료 선택, 공정 조건, 카트리지 구조, 그리고 두 가지 가속 내구 시험 절차다.

두 가지 크기의 인간형 촉각 손끝(Fig. 1). 그림 속 치수 표기(단위 표기 없음, mm로 보인다)로는 큰 쪽이 높이 19·센서 길이 34, 작은 쪽이 높이 15·센서 길이 22다. 실험 대부분은 작은 쪽으로 했다(§2).

핵심 방법론:

수식이 아니라 재료 적층과 시험 프로토콜이 방법의 본체다.

• 적층: 사출 카트리지(Kuraray Septon 2104) ← 실란 결합 ← 투명 실리콘 젤(Silicone Inc. XP565, A:B = 15:1, Shore A 6.5, 두께 3 mm) ← 실란 결합 ← TPU 보호막(Elastollan 1170A10, Shore A 70, 6회 코팅, 약 85 µm).
• 샌딩 시험: 지름 76 mm 드럼에 400-grit 사포를 감아 80 rpm으로 돌리고 센서를 피벗 암으로 눌러 TPU 막의 첫 육안 파열까지 시간을 잰다. 표준 조건은 저울 표시 200 g(약 1.96 N).
• 반복 프로브 시험(RPT): 지름 6 mm, 접촉면 20° 경사의 프로브로 피크 39.2 N(4.0 kgf)을 분당 45회 누른다. 이때 젤은 약 3.5 mm 눌려 카트리지까지 0.5 mm 미만이 남고, 장치 컴플라이언스 때문에 프로브가 옆으로 약 1.1 mm 밀린다.

RPT의 가혹도는 논문이 직접 계산한 기하비로 요약된다.

\frac{\text{lateral probe displacement}}{\text{min. remaining compliant thickness}} \approx \frac{1.1\ \text{mm}}{<0.5\ \text{mm}} > 2

저자는 이 값이 국소 변형률의 직접 측정이 아니라 “구속된 전단(confined shear)”의 가혹도를 나타내는 기하 지표일 뿐이라고 단서를 단다(§5.3).

주요 결과:

• 샌딩(400 grit, 200 g): 개발 센서 평균 180분(n=2, 범위 176~184분) vs DIGIT 0.5분(약 30초), GelSight Mini 0.4분(약 24초), 각 n=1(Table 1, §6.1).
• 하중을 400 g로 올리면 180 → 18분으로 약 10배 짧아진다. 150-grit 사포에서는 200/300/400 g에 31/18/4분(Table 1).
• RPT: 9개 센서 중 7개는 5일, 1개는 6일, 1개는 8일에 시험을 중단했고 그때까지 모두 사용 가능했다. 9개 모두 프로브 둘레 모양의 원형 자국이 생겼고, 3개는 작은 TPU-젤 박리 기포(blister)가 생겼다(§6.2).
• 같은 RPT에서 GelSight Mini는 약 35분, DIGIT는 약 25분에 안료 표면막이 처음 파열했다(§6.3, Fig. 20).

결론:

이 논문의 메시지는 “닳지 않는 센서”가 아니라 “닳는 속도를 두 자릿수 늦추고, 닳는 방식을 점진적으로 만들고, 닳은 부분만 싸게 갈아 끼우자”는 유지보수 관점이다. 숫자 자체는 인상적이지만, 개발 센서의 RPT 수치는 고장 시간이 아니라 시험 중단 시간(하한)이고, 상용 센서와는 형상·지지 조건·종료 판정 방식이 다른 채로 비교됐다. 그리고 제목의 “for Robotic Manipulation”과 달리 로봇 조작 실험도, 촉각 감도·해상도의 정량 평가도 없다. 내구성 논문으로는 유용한 기준점이지만, “내구성과 감도의 트레이드오프를 해결했다”고 읽으면 안 된다.

---

🔔 Ring Review

🔔 Ring — An idea that echoes. Grasp the core and its value.

한 줄로 시작하면

GelSight형 센서의 표면은 정보를 만드는 층이자 가장 먼저 닳는 층이다. 이 논문은 그 층을 85 µm 두께의 투명 TPU 막으로 덮고, 막을 젤과 카트리지에 화학적으로 묶고, 카트리지째 갈아 끼우게 해서, “센서 수명”이라는 문제를 “소모품 교체 주기”라는 운영 문제로 바꾸려 한다. 그 전환이 설득력을 가지려면 세 가지가 필요한데, 논문은 첫째(덜 닳는다)를 가장 강하게, 둘째(천천히 닳는다)를 사진으로, 셋째(빨리 바꾼다)를 서술로 뒷받침한다.

배경: 왜 VBTS 표면은 쉽게 망가지는가 (§1)

VBTS는 표면이 충분히 부드러워야 미세 형상이 카메라에 찍힌다. 그런데 부드러운 실리콘은 인열 강도가 낮고, GelSight 계열의 반사 코팅은 얇아서 마찰에 약하다. 경도를 올리거나 보호층을 두껍게 하면 수명은 늘지만 감도가 떨어진다(§1이 명시한 트레이드오프). 블로그의 Digit360 리뷰도 한계 절에서 “젤 표면의 얇은 코팅이 반복 접촉으로 마모될 수 있고, 보호층을 추가하면 감도가 낮아질 수 있다”를 미해결 질문으로 남겨 두었는데, 이 논문은 정확히 그 질문의 내구성 쪽 절반을 다룬다.

선행 연구로 저자들이 드는 것은 셋이다. Rayamane et al.(2022)은 라텍스 보호층을, PolyTouch(Zhao et al., ICRA 2025, Adelson 공저)는 보호된 교체형 촉각 구조로 반복 문지름에서 상용 센서보다 긴 수명을, Davis & Stuart(2025)는 실리콘과 폴리우레탄 VBTS 재료를 압축·전단·마모 프로토콜로 비교해 폴리우레탄의 가능성을 보였다. 저자들이 짚는 빈칸은 장시간 반복 집중 하중, 점진적 고장 거동, 유지보수 지향 구조에 대한 정보가 적다는 것이다.

흥미로운 대조가 하나 있다. DIGIT 리뷰에서 다룬 원 DIGIT 논문(Lambeta et al., 2020)은 선형 마모 장치(1.7 N, H-18 Calibrade 팁)와 투과율 증가로 DIGIT 젤이 비교 젤들보다 덜 열화된다고 보고했다. 같은 DIGIT 카트리지가 이 논문의 400-grit 드럼에서는 약 30초 만에 표면막이 파열한다. 둘은 모순이 아니라 시험 매체·하중·종료 기준이 전부 다르다는 뜻이고, 저자들이 §5에서 “VBTS 전용 내구 표준이 없다”고 쓰는 이유가 여기서 바로 드러난다.

하드웨어: 교체형 카트리지 손끝 (§2)

손끝은 소형 컬러 카메라, RGB LED 보드(빨강·파랑 보드 하나, 초록 보드 하나), 경질 하우징, 탈착식 센싱 카트리지 네 부품으로 되어 있다. 카트리지가 하우징 위에 스냅으로 끼워지고, 촉각 표면 전체가 카트리지에 붙어 있다. 그래서 표면이 망가지면 카메라·LED·배선은 그대로 두고 카트리지만 바꾼다.

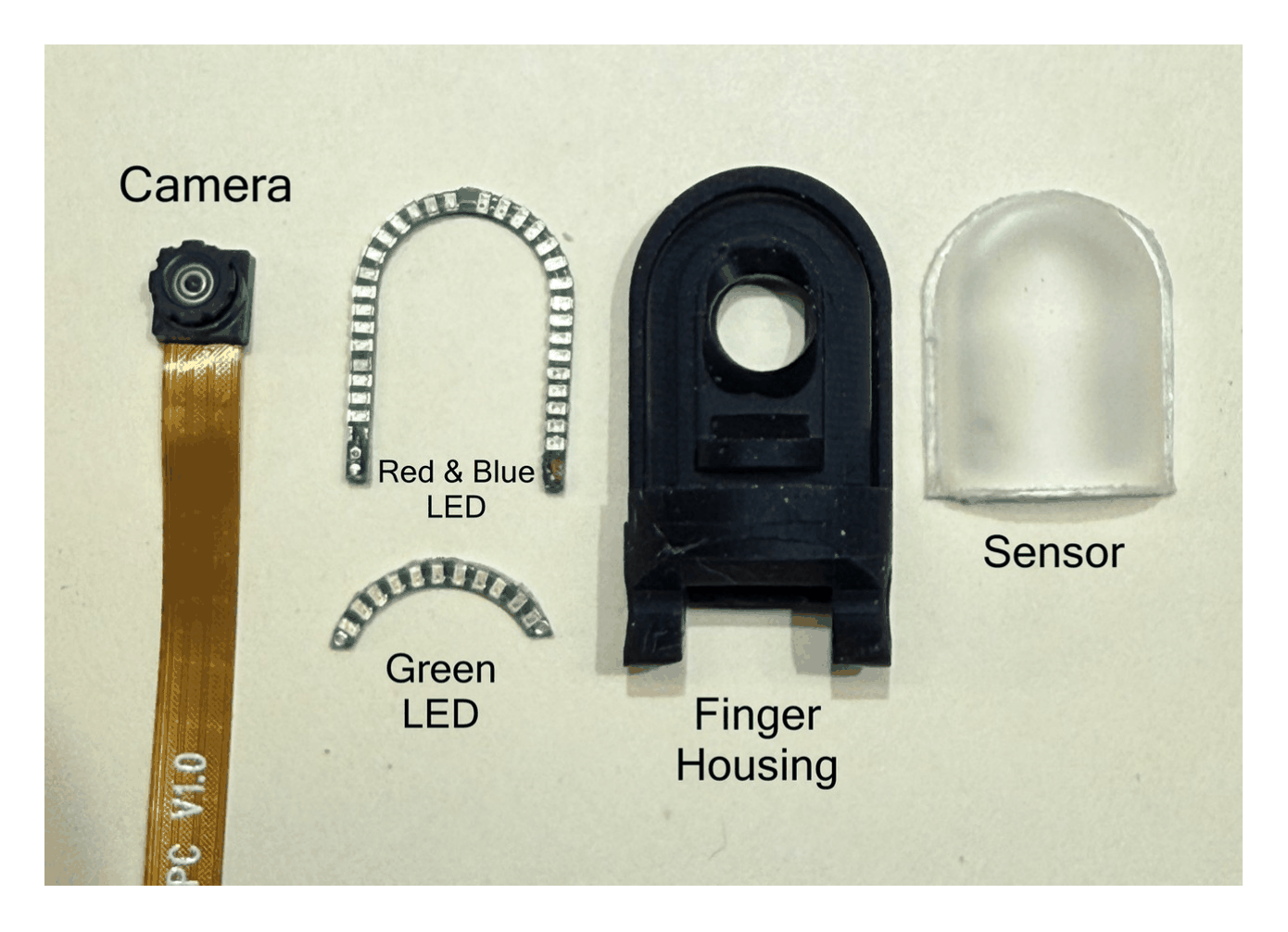

손끝의 구성 부품(Fig. 2). 왼쪽부터 카메라, 빨강·파랑 LED 보드, 초록 LED 보드, 손끝 하우징, 센서(카트리지). 전자·광학 부품은 전부 하우징 쪽에 있고 카트리지에는 없다.

하우징은 여러 종류의 카트리지를 받도록 설계됐다. 안료 유무, 텍스처 유무, 마커 유무의 조합이 Fig. 4에 있다. 이번 연구는 그중 투명 텍스처 카트리지(왼쪽 위)만 다룬다. 선택 이유는 “안료층이나 마커와 분리해 TPU 막의 내구성을 평가할 수 있어서”다(§2). 저자는 다른 구성에도 “약간의 수정만으로” 적용될 것이라 예상하지만(§2, §7), 이는 시험된 주장이 아니다.

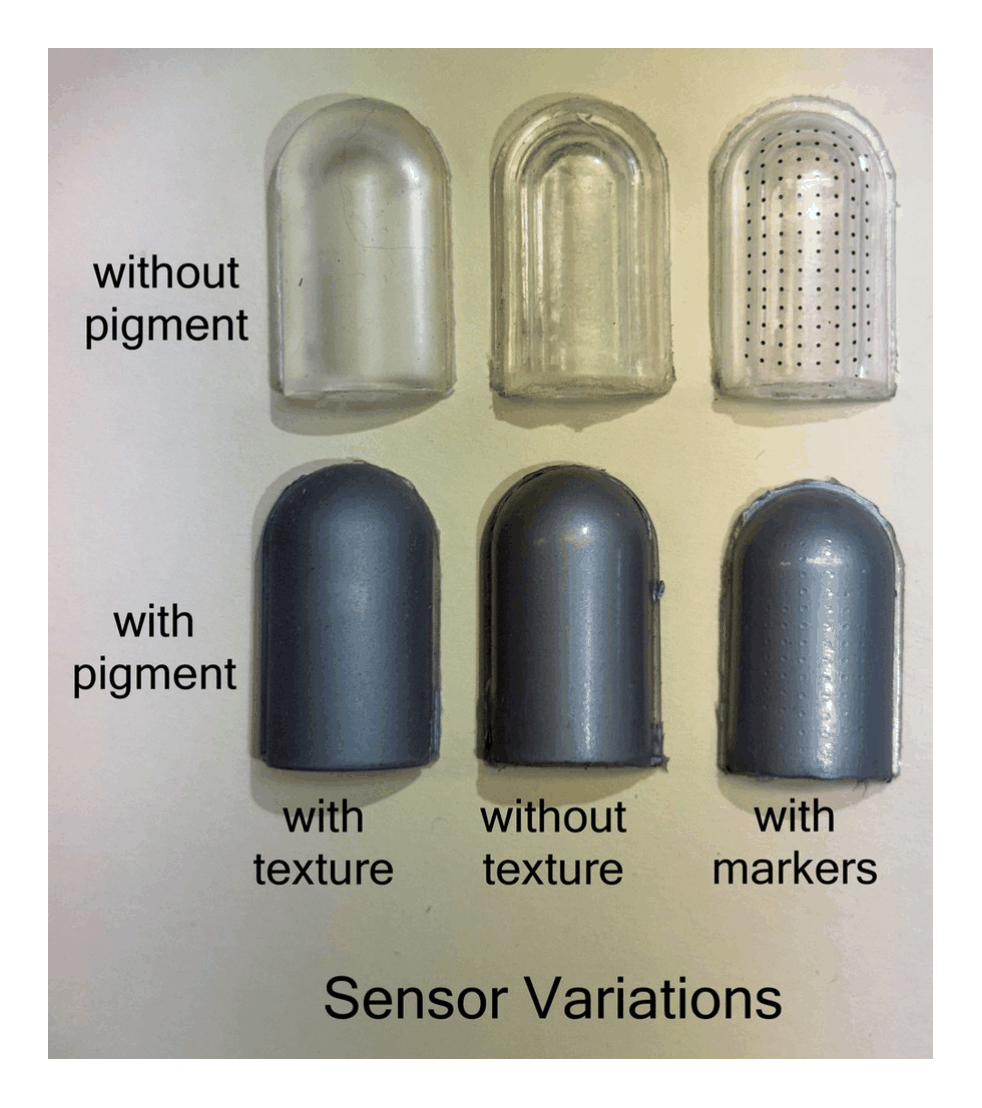

같은 하우징에 끼우는 카트리지 변형(Fig. 4). 위: 안료 없음, 아래: 안료 있음 / 왼쪽부터 텍스처 있음, 없음, 마커 있음. 내구성 시험은 왼쪽 위(투명·텍스처) 하나로만 했다.

촉각 영상 (§2.1)

안료가 없으니 바깥 장면이 들어올 수 있는데, 미세 텍스처 표면이 외부에서 들어오는 상을 흐리게 만들어 접촉하거나 아주 가까운 물체만 강조한다는 것이 저자의 설명이다. 내부 RGB 조명은 젤을 통해 도광되고 일부가 텍스처에서 산란된다. 본문은 이 구조가 “nonpigmented surface and total internal reflection”을 쓴다고 하지만(§1), 전반사 조건이나 광학 설계에 대한 정량 설명은 없다.

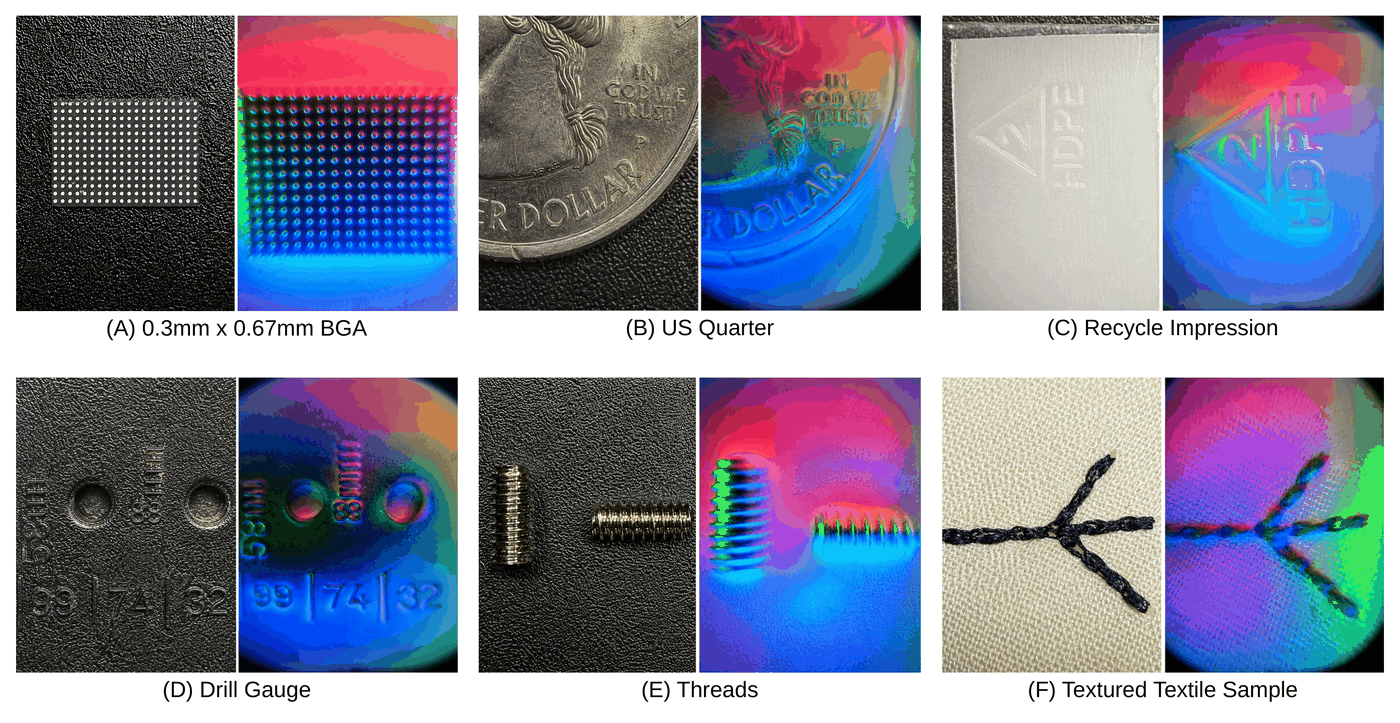

촉각 영상 예시(Fig. 6). 각 쌍의 왼쪽은 물체 사진, 오른쪽은 손끝 카메라 영상. (A) 0.3 mm × 0.67 mm 피치 BGA, (B) 25센트 동전, (C) 재활용 기호 각인, (D) 드릴 게이지, (E) 나사산, (F) 직물 자수.

영상은 분명 선명하다. BGA 볼이 하나하나 분리되고 동전의 “IN GOD WE TRUST” 글자가 읽힌다. 다만 이것이 이 논문의 유일한 영상 품질 근거이고, 정성적 예시 6장이다. 공간 해상도, 깊이·힘 감도, 상용 센서와의 영상 비교는 어디에도 없다. 이 점은 비판 절에서 다시 다룬다.

재료: 왜 실리콘 + TPU인가 (§3)

§3.1은 젤+외피 조합이 동시에 만족해야 할 다섯 요구조건을 세운다: ① 높은 광학 투명도, ② 반복 마모 저항, ③ 빠른 탄성 회복과 작은 압축 영구변형, ④ 외피·젤·카트리지 사이의 공유결합 수준 접합, ⑤ 단순하고 재현 가능한 제조 공정. 이 다섯 가지를 기준으로 고른 결과는 아래와 같다.

층	후보	선택	선택 이유(논문 서술)
젤	TPE-S(스티렌계 블록 공중합체), 백금경화 실리콘	Silicone Inc. XP565, A:B = 15:1(비표준 비율로 경도 낮춤), Shore A 6.5	TPE-S는 투명하지만 반복 터치에서 압축 영구변형이 수용 불가. 실리콘은 인열 강도가 낮지만 탄성 회복이 우수(§3.2~3.3)
외피	TPE-S 필름, 폴리비닐알코올, TPU	BASF Elastollan 1170A10(Shore A 70) 단일 등급 6회 코팅, 약 85 µm	마모 저항·탄성·투명도·내화학성의 조합이 최선. 경사형 다층 TPU도 잘 됐지만 단일 등급 6회 코팅이 비슷한 내구성에 훨씬 단순(§3.4~3.5)
접합	(언급 없음)	코로나 활성화 + 실란 커플링(Momentive SS4120)	요구 접착력 확보(§3.6, §4.4~4.5)
카트리지	(언급 없음)	Kuraray Septon 2104 사출	구조 지지에 충분한 강성 + 스냅 교체에 필요한 유연성(§3.7)

두 가지 서술이 눈에 띈다. 첫째, 처음엔 계면 전단을 줄이려고 기계적 물성이 단계적으로 바뀌는 다층 TPU를 만들었지만, 결국 단일 등급을 6번 바르는 쪽이 비슷한 내구성을 냈다(§3.5). 저자들은 이 단순화를 “중요한 결과”라고 부른다. 둘째, TPU 코팅액을 바르기 전 열 컨디셔닝(16 °C로 식혀 미세한 헤이즈가 생기면 32 °C로 데움)이 샌딩 수명을 약 2~3배 늘렸다(§3.5, §4.3). 둘 다 흥미롭지만, 해당 비교 데이터(다층 vs 단일, 컨디셔닝 유무, TPE-S의 압축 영구변형)는 논문에 하나도 실려 있지 않다. 결과 문장만 있다.

제조 공정 (§4)

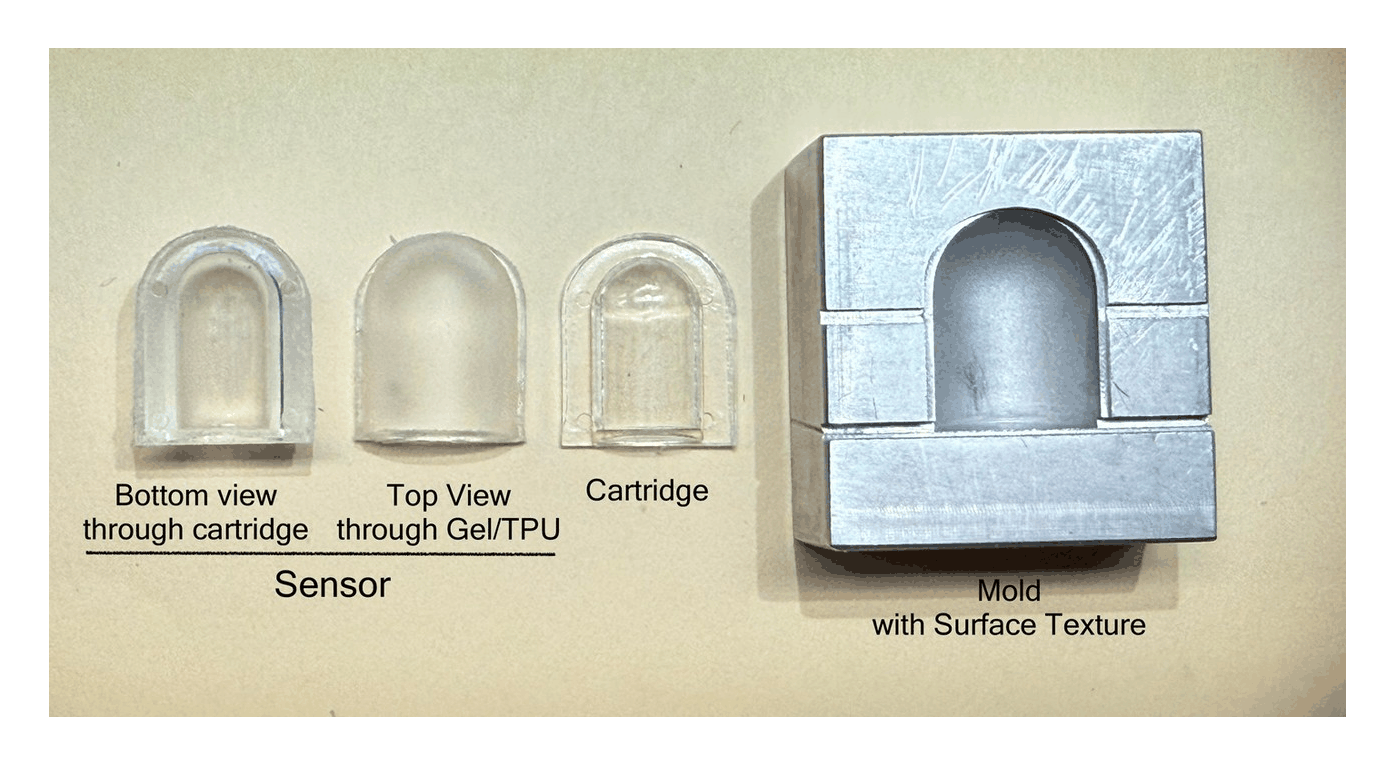

제조 구성품(Fig. 7). 왼쪽부터 완성 센서(카트리지 쪽에서 본 모습, 젤·TPU 쪽에서 본 모습), 빈 카트리지, 표면 텍스처가 가공된 알루미늄 몰드.

공정은 몰드 준비 → TPU 막 증착 → 카트리지 표면 처리 → 실리콘 주형 → 탈형 순서다. 하드웨어 논문치고 조건이 상당히 구체적이라 표로 옮겨 둔다.

단계	조건(논문 §4)
몰드	알루미늄 가공, 텍스처는 몰드 표면이 그대로 센서 표면에 전사. McLube 1805 이형제 원액 박막
TPU 용액	Elastollan 1170A10 7 wt.%, 용매 THF 80 wt.% + MEK 20 wt.%
열 컨디셔닝	16 °C(60 °F)로 냉각해 미세 헤이즈 발생 → 약 32 °C(90 °F)로 가온 후 코팅
코팅	wet-on-wet 6회, 사이에 부분 증발. 몰드 5개를 순차 코팅해 같은 몰드의 코팅 간격 약 4분
건조	150 °F에서 오븐 30분 + 같은 온도에서 진공 30분. 최종 막 약 85 µm
카트리지 처리	코로나 처리 → SS4120 실란 붓칠 → 50 %RH·80 °F에서 30분 반응 → 150 °F 30분 경화
코팅 몰드 처리	TPU 면 약한 코로나 → 실란, 습도 제어 반응 후 열경화
젤 주형	XP565 15:1을 몰드에 채우고 처리된 카트리지를 미경화 젤에 꽂아 위치 결정 → 82 °C(180 °F) 3.5시간 경화
탈형	몰드 텍스처가 TPU 막에 전사돼 추가 가공 없이 완성

센서 최종 구조는 “약 85 µm TPU 막 + 3 mm 두께 실리콘 젤(Shore A ≈ 6) + 경질 카트리지”다(§4.1). 같은 젤의 경도가 §2.1·§3.3에서는 6.5, §4.1·§4.6에서는 ≈ 6으로 적혀 있다. 측정치(6.5)를 반올림한 표기로 보이지만 원문 그대로 남겨 둔다.

시험 설계 (§5)

저자들은 시험의 성격을 여러 번 못박는다. 두 시험 모두 “특정 산업 작업을 재현하거나 현장 수명을 예측하려는 것이 아니라, 선택한 손상 메커니즘을 가속하는 비교 시험”이다(§5, §5.1, §5.3, §5.4). 이 단서는 이후 모든 수치를 읽을 때 기준이 된다.

반복 프로브 시험(RPT) (§5.1~5.3)

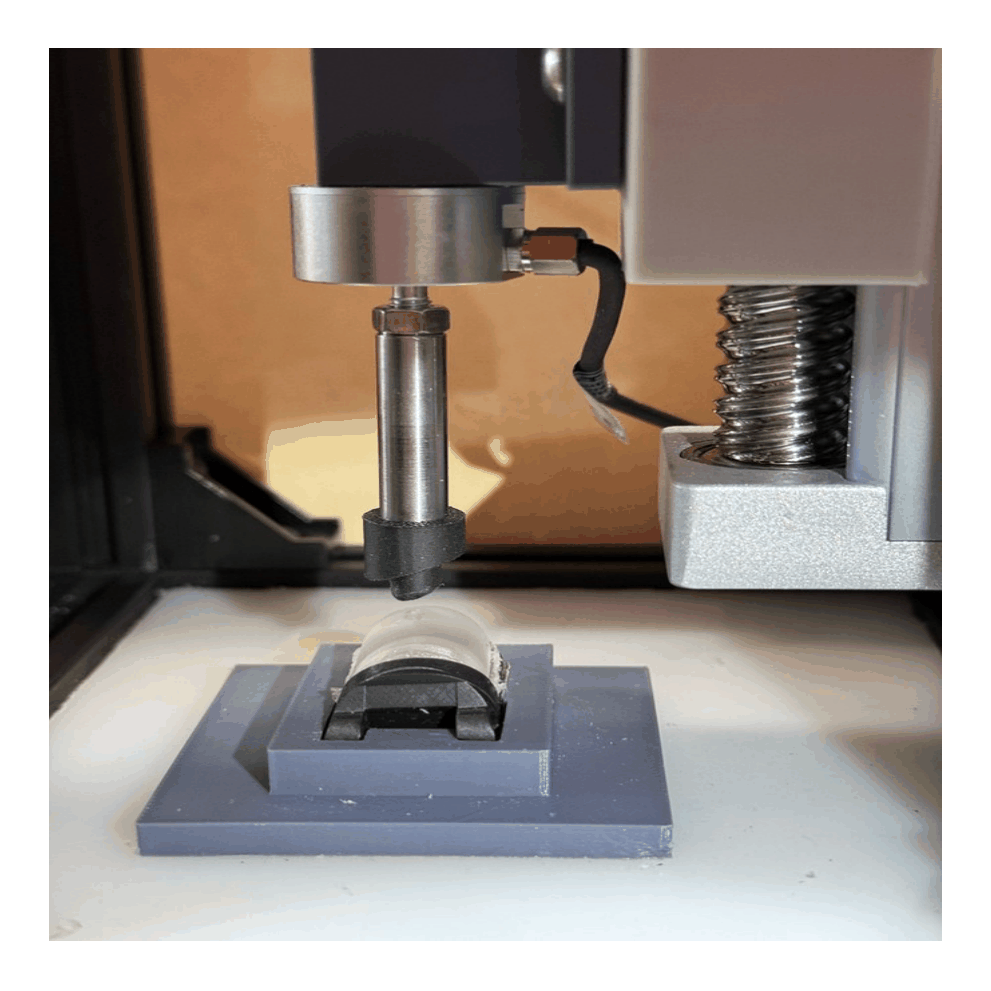

RPT 장치(Fig. 8). 리드스크루·스테퍼 모터로 움직이는 캐리지에 10 kgf 로드셀과 3D 프린트 프로브 팁이 달려 있고, 손끝은 아래 고정 지그에 물려 있다.

항목	값
프로브	지름 6 mm 원통, 모서리 라운드, 접촉면 20° 경사, 3D 프린트 교체형
로드셀	10 kgf
피크 하중	39.2 N(4.0 kgf). 시험 전 프로브 위치를 조정해 맞춘 뒤 행정을 고정하고 주기적으로 피크 하중 확인
사이클	피크 유지 0.3 s, 하중 해제(복귀 포함) 0.5 s, 분당 45회, 대개 하루 24시간 연속
침투 깊이(4 kgf)	약 3.5 mm, 카트리지까지 최소 간격 0.5 mm 미만
측면 변위(4 kgf)	약 1.1 mm. 로드셀 캐리지의 컴플라이언스에서 나오며 장시간 시험 중 거의 일정

측정은 하중을 단계적으로 올리며 찍은 사진(Fig. 9)에서 길이 기준자를 대고 프로브 위치를 읽는 방식이다.

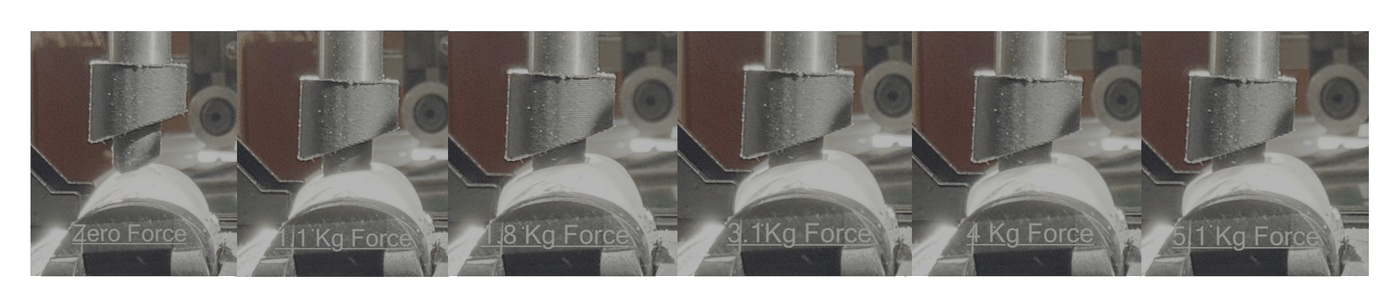

하중별 프로브 위치(Fig. 9). 0, 1.1, 1.8, 3.1, 4, 5.1 kgf. 하중이 커질수록 프로브가 젤 속으로 들어가며 옆으로 밀린다.

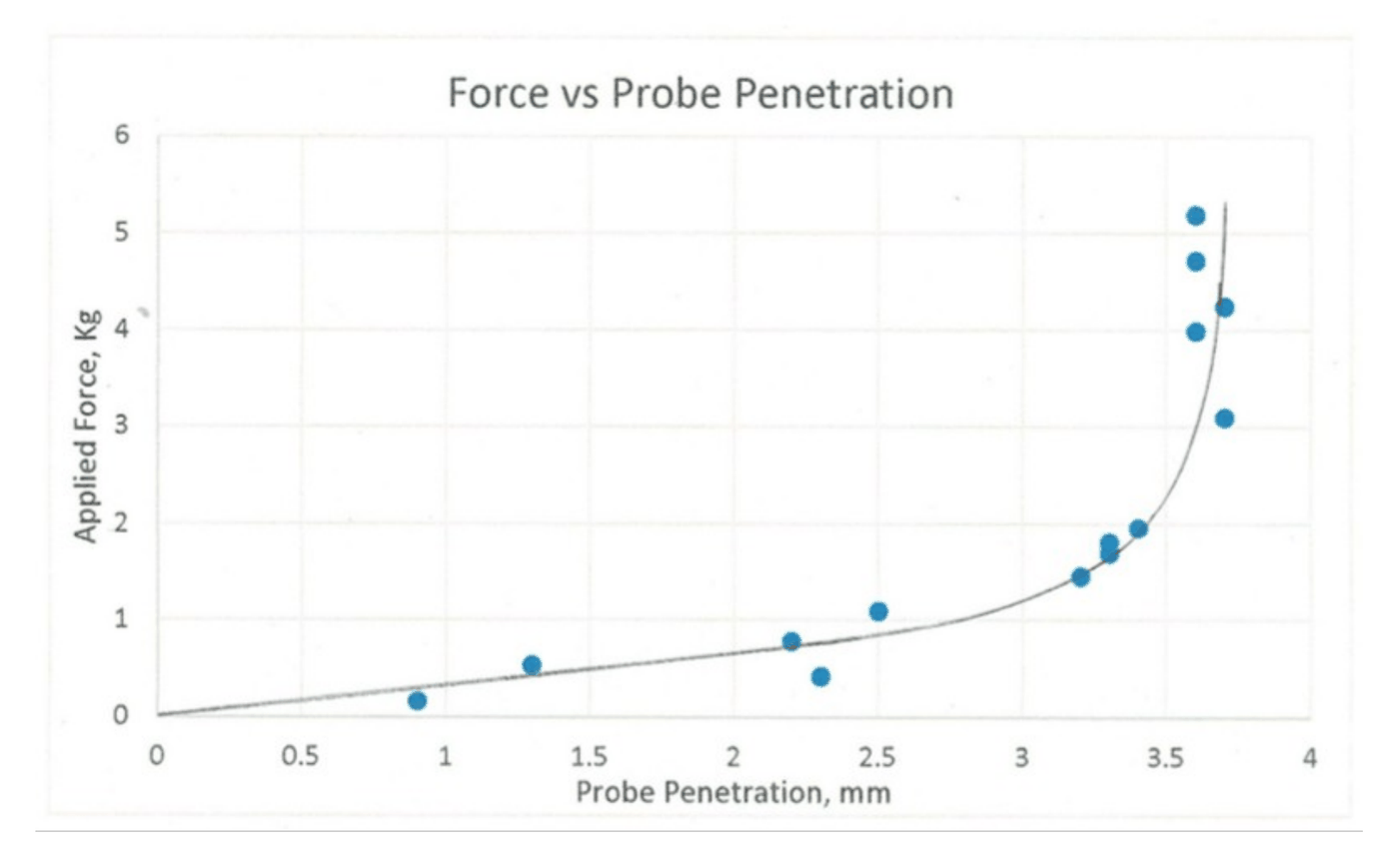

힘-침투 깊이(Fig. 10). 약 3.5 mm 부근에서 하중이 급증한다. 젤이 카트리지에 갇히는 기하 구속 때문이라는 설명.

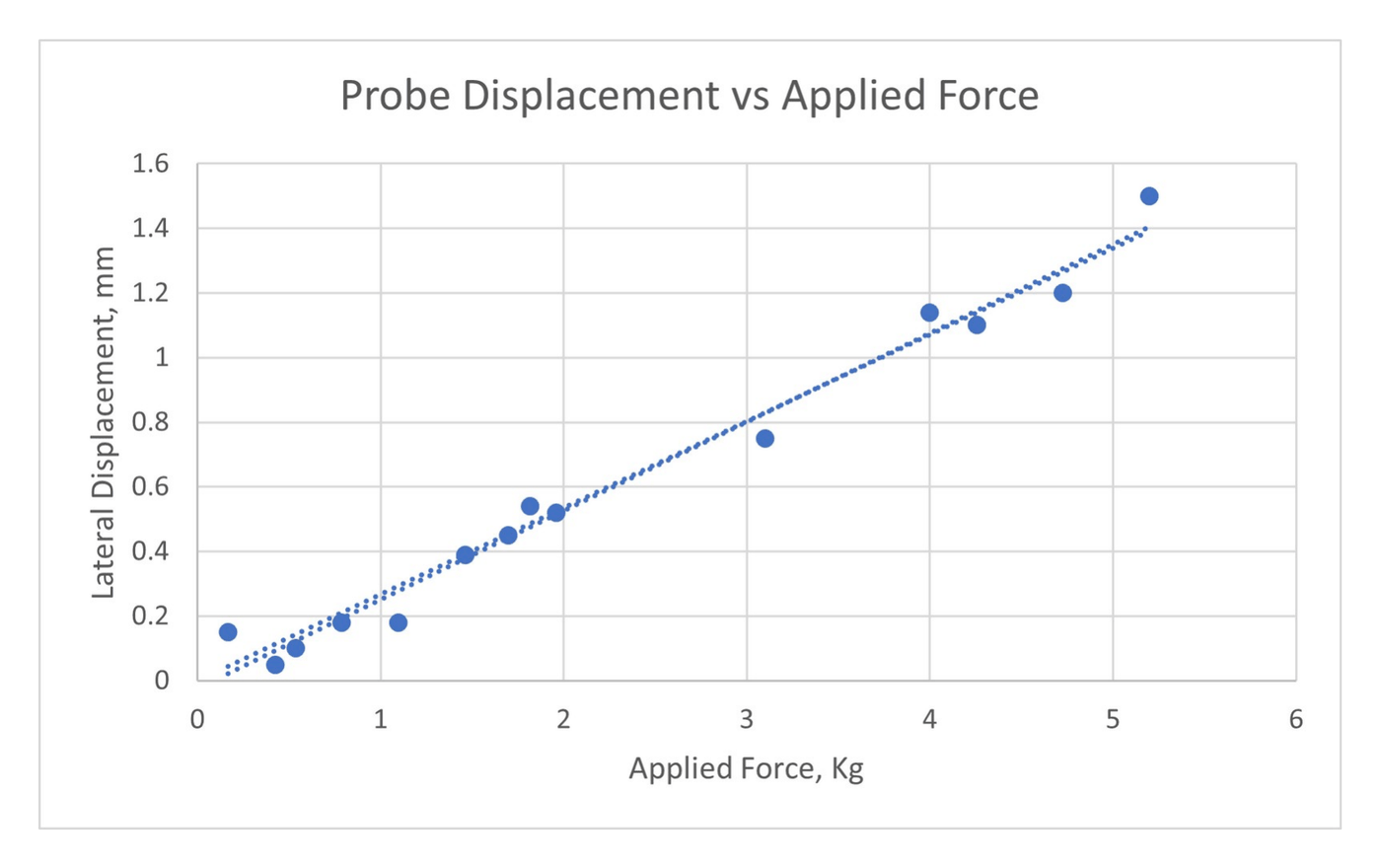

하중-측면 변위(Fig. 12). 거의 선형이고 4 kgf에서 약 1.1 mm. 이 측면 이동이 RPT에 반복 전단을 더한다.

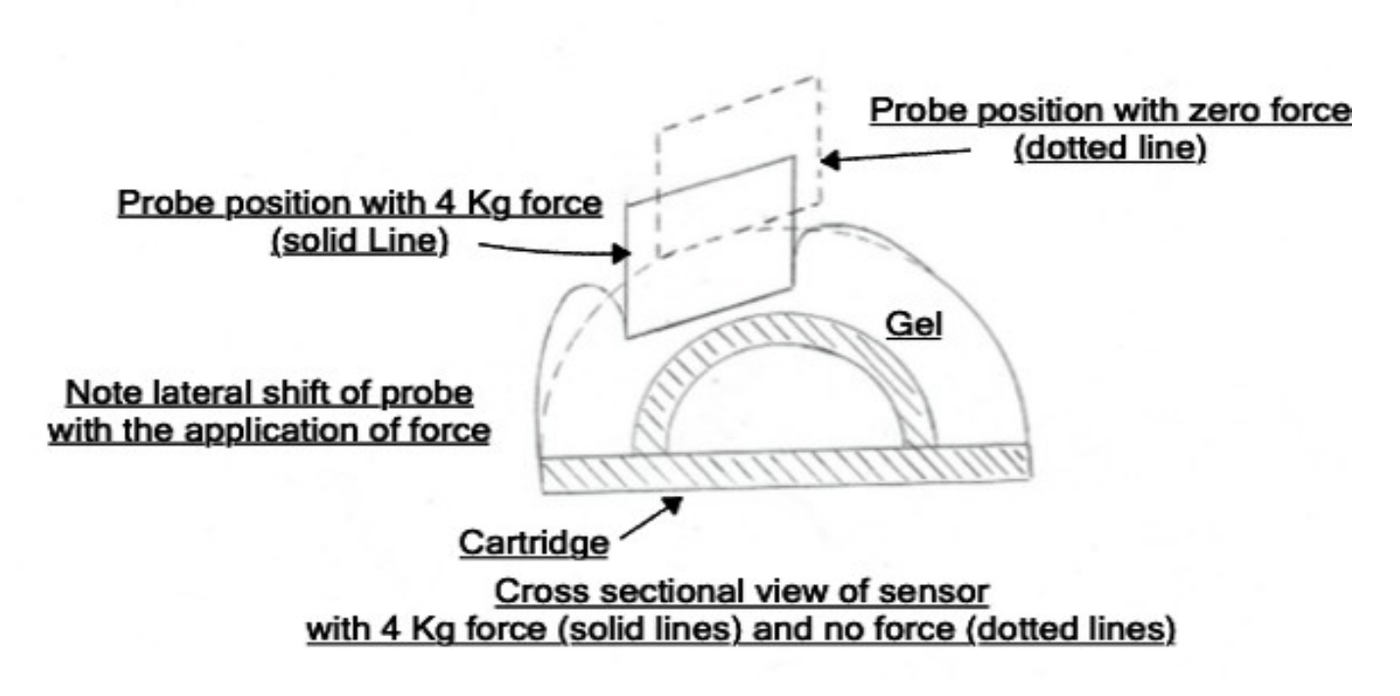

4 kgf에서 센서 단면 개념도(Fig. 11). 점선은 무하중, 실선은 4 kgf 프로브 위치. 프로브와 카트리지 사이에 0.5 mm 미만이 남고 프로브가 옆으로 밀려 구속 전단 상태가 된다.

이 설정이 왜 가혹한지는 숫자로 보인다. 공칭 젤 두께는 3.0 mm지만 곡면이라 프로브가 닿는 약간 빗나간 위치의 국소 두께가 약 3.5 mm이고, 4 kgf에서 거의 다 눌린다. 남은 0.5 mm 미만의 젤에 1.1 mm 측면 이동이 걸리니 위의 기하비가 2를 넘는다. 공칭 압력으로 환산하면 39.2 N / (π·3² mm²) ≈ 1.39 MPa다(필자 계산, 20° 경사면이라 실제 접촉 면적은 다르다).

한 가지는 그림과 본문이 미세하게 어긋난다. Fig. 10에서 4 kgf 전후 점들은 침투 깊이 약 3.6~3.7 mm에 찍혀 있다(그림에서 읽은 값). 본문이 말하는 국소 젤 두께 약 3.5 mm보다 크다. 사진 판독의 측정 불확도이거나 카트리지 쪽 변형이 섞인 것일 수 있지만, 논문은 측정 불확도를 보고하지 않는다. 그래서 “남은 간격 0.5 mm 미만”과 “기하비 > 2”는 정밀 측정이라기보다 크기 수준의 서술로 읽는 것이 안전하다.

회전 드럼 샌딩 시험 (§5.4)

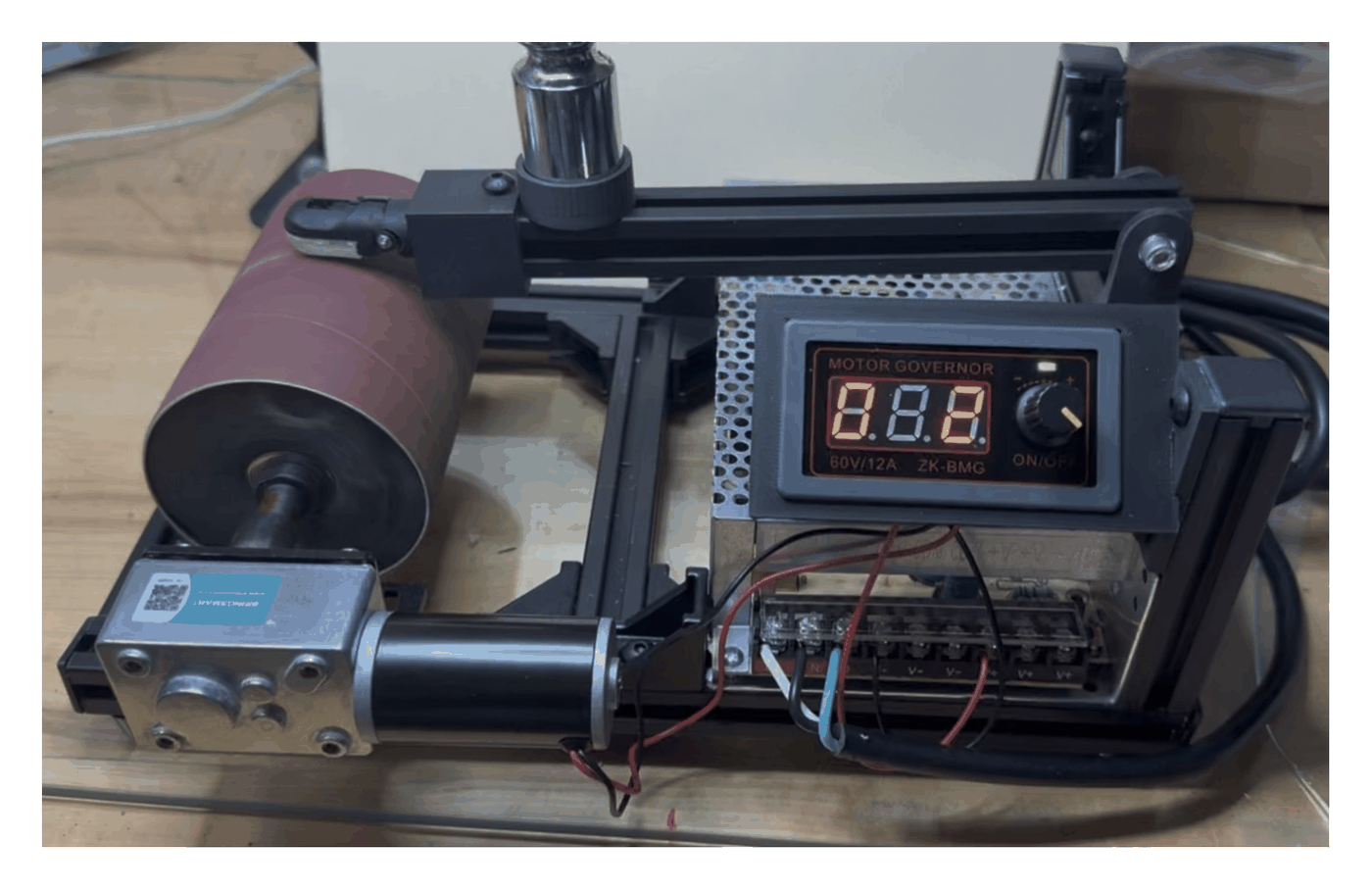

회전 드럼 마모 장치(Fig. 13). 지름 3인치 드럼에 400-grit 사포, 80 rpm. 피벗 암의 보정 추로 수직력을 건다.

항목	값
드럼	지름 3 in.(76 mm), 사포 400 grit(일부 150 grit), 80 rpm
하중	저울 표시 100/200/300/400 g ≈ 0.98/1.96/2.94/3.92 N. 표준 = 200 g(≈ 1.96 N)
관찰	표면 직접 관찰, 대개 5분 또는 10분 간격 기록, 파열이 가까우면 더 자주
종료 기준	TPU 막이 처음 육안으로 파열해 실리콘이 드러나는 순간
기타	시험마다 새 사포 면, 사포는 받은 그대로 사용

미끄럼 속도는 π × 76.2 mm × 80 rpm ≈ 0.32 m/s이고, 180분이면 미끄럼 거리 약 3.4 km, 상용 센서의 24~30초는 약 8~10 m에 해당한다(필자 계산). 저자는 이 시험이 지속 미끄럼 접촉으로 마모를 가속하므로 “보수적인 평가”라고 쓴다(§5.4).

상용 센서 시험 조건 (§5.5)

GelSight Mini 교체용 젤 3개(일련번호 8563~8565)와 DIGIT 교체용 카트리지 3개(2376~2378)를 2026-03-27에 GelSight Inc.에서 직접 구매해 표면 처리 없이 썼다. 샌딩에는 제품별 1개, RPT에는 “별도 표본”을 썼다.

• 샌딩: 같은 드럼·사포·속도·수직력. 제품별 3D 프린트 지그로 드럼에 맞대고, 젤을 통해 표면을 보며 영상으로 녹화해 안료층 첫 파열 시점을 판정.
• RPT: 두 상용 센서는 표면이 평평하므로 수평에서 20° 기울여 프로브 경사면과 평행하게 맞춤. 같은 프로브·피크 하중·사이클·행정 절차. 5분마다 중단해 표면 사진 촬영.

결과 (§6)

샌딩: Table 1과 Fig. 14 (§6.1)

저울 표시(g)	개발 센서 400 grit	개발 센서 150 grit	DIGIT 400 grit	Mini 400 grit
200	180 (n=2)	31 (n=2)	0.5 (n=1)	0.4 (n=1)
300	64 (n=1)	18 (n=2)	—	—
400	18 (n=2)	4 (n=2)	—	—

Table 1(원문 그대로): 보호막 첫 육안 파열까지의 평균 시간(분), n = 표본 수. 200 g·400 grit의 180분은 범위 176~184분.

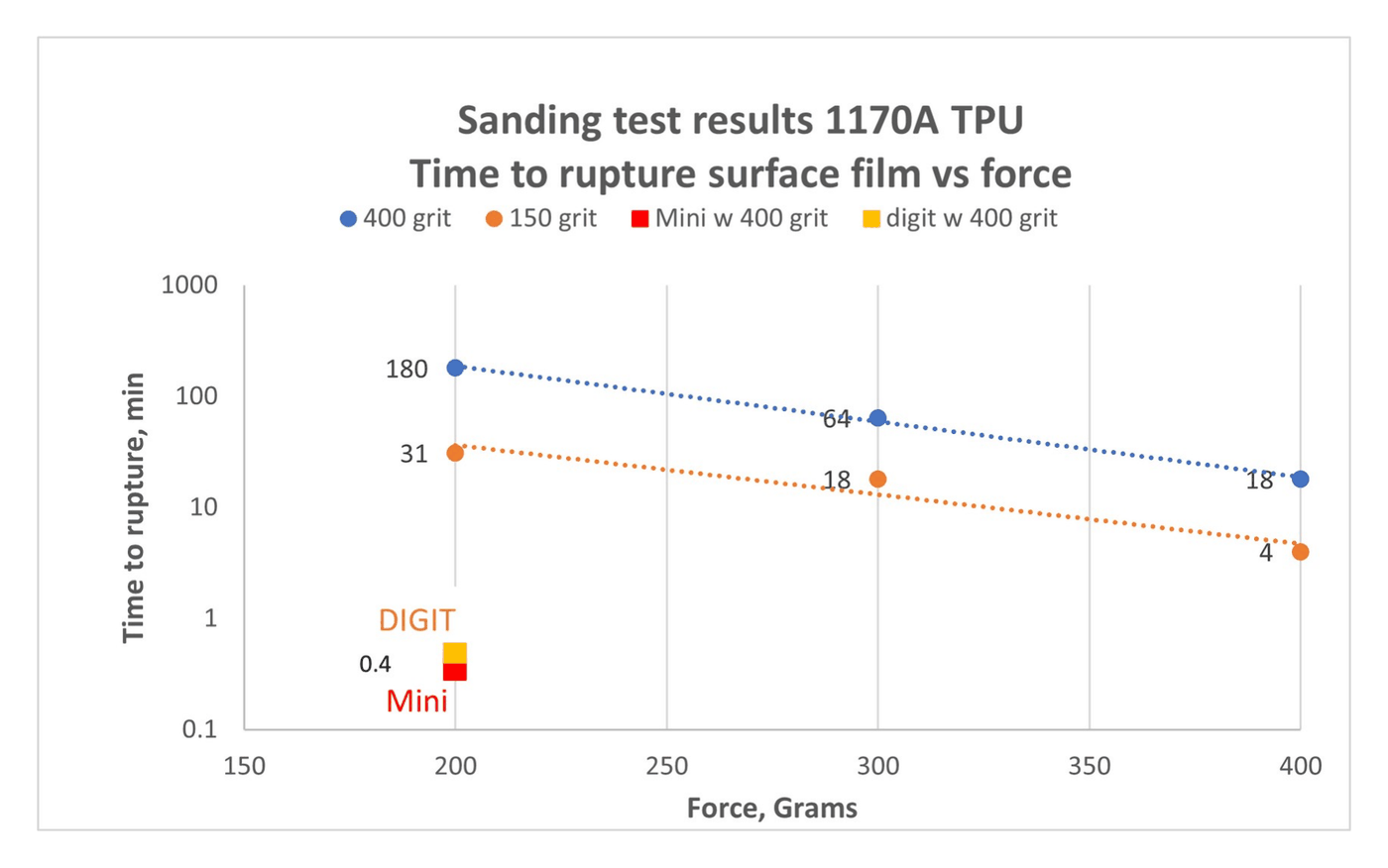

샌딩 결과(Fig. 14). 세로축이 로그 스케일인 파열 시간-하중 그래프. 400 grit(파랑)과 150 grit(주황) 모두 하중에 따라 거의 지수적으로 줄고, 왼쪽 아래 DIGIT·Mini 점은 두 자릿수 이상 아래에 있다.

본문이 말하는 “200 → 400 g에서 약 10배 감소”는 400 grit에서 180 → 18분으로 정확히 맞는다. 150 grit에서는 31 → 4분, 약 7.8배다(필자 계산). 거친 사포는 표준 하중에서 수명을 180 → 31분, 약 6분의 1로 줄인다.

손상 진행은 Fig. 15에 있다. 드럼에 닿는 타원형 영역의 산란이 점점 늘고, 102분에 막이 터진다. 무접촉 영상(B)에서는 타원 자국이 보이고, BGA(C)와 직물(D) 영상은 끝까지 형태를 유지한다. 단, 저자 스스로 캡션에 “이 표본은 Table 1의 180분 계산에 쓰인 두 표본 중 하나가 아니다”라고 적어 두었다.

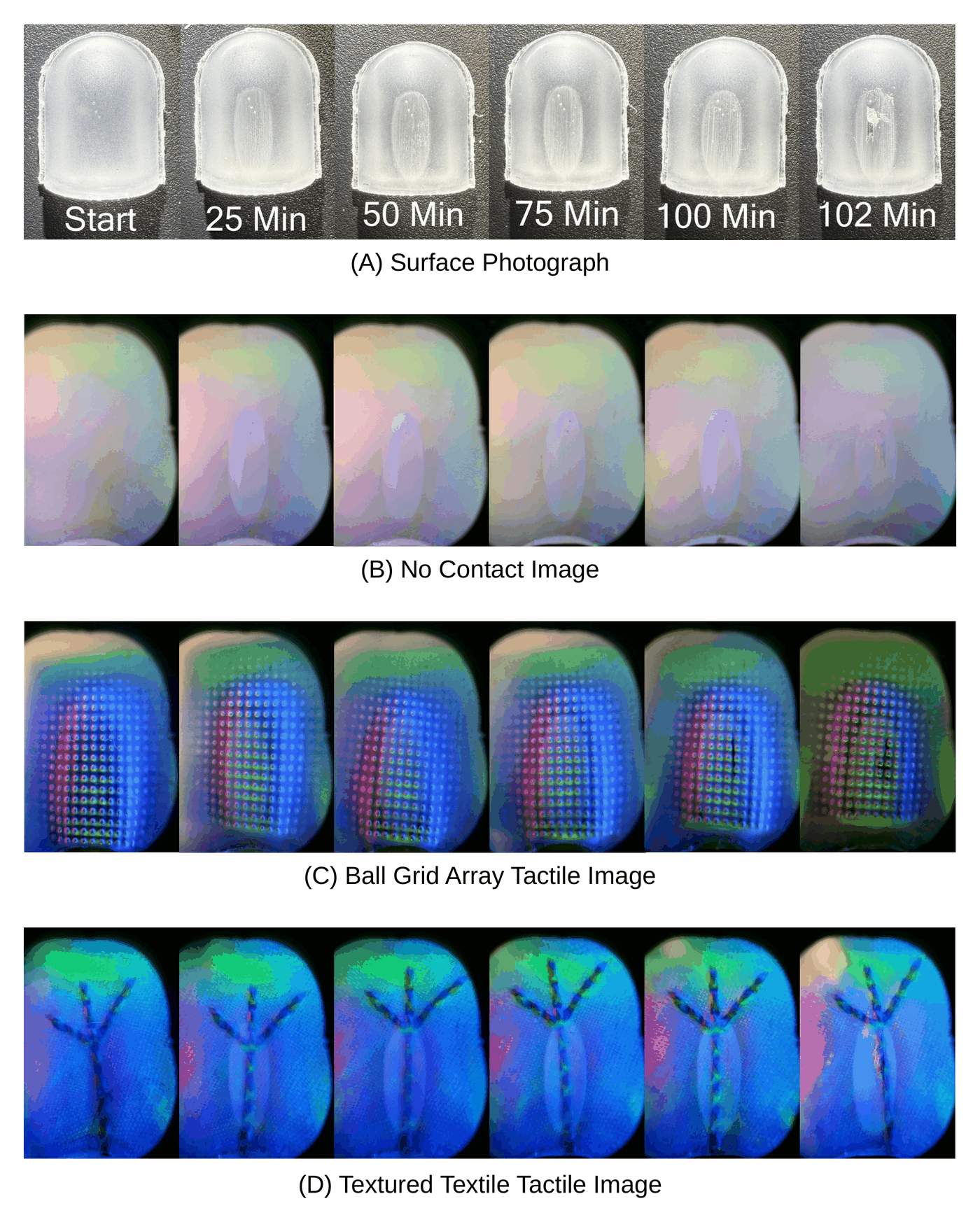

샌딩 중 손상 진행(Fig. 15). (A) 표면 사진(시작, 25, 50, 75, 100, 102분), (B) 무접촉 영상, (C) BGA 촉각 영상, (D) 직물 촉각 영상. 102분 프레임에서 막 파열이 보이고, BGA 영상에는 어두운 긁힘 자국이 나타난다.

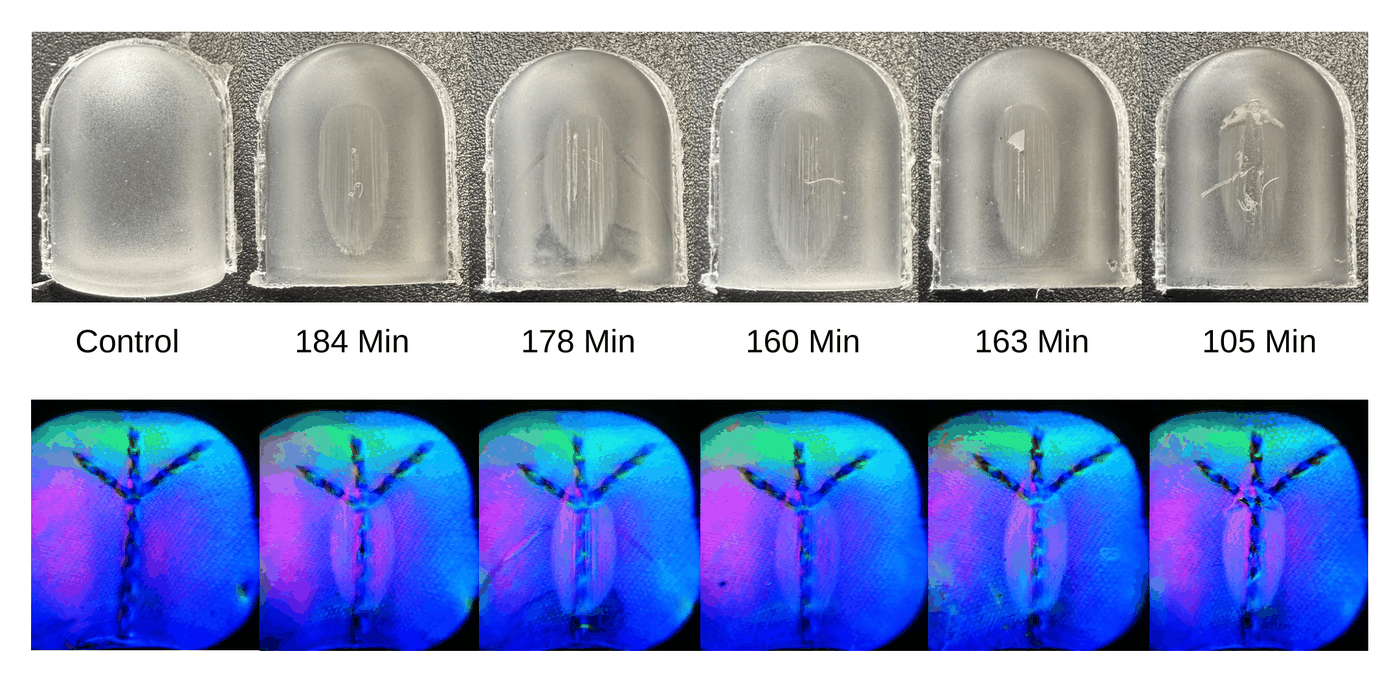

샌딩 종료 시점 표본 5개와 미시험 대조군(Fig. 16). 위: 표면 사진과 파열 시간(184, 178, 160, 163, 105분), 아래: 직물 촉각 영상. 마모 형태는 모두 타원형 국소 파열이고 표면 대부분은 온전하다.

Fig. 16을 보면 저자의 “점진적 고장” 주장이 무엇을 뜻하는지 분명해진다. 파열은 드럼에 닿은 타원 영역 안의 작은 구멍이고, 나머지 표면은 멀쩡하며 직물 촉각 영상도 형태를 유지한다. 저자는 그래서 종료 기준이 “완전한 기능 상실”이 아니라 “보호막 파열의 시작”이라고 강조한다(§6.1).

상용 센서는 표준 조건에서 DIGIT 약 30초, GelSight Mini 약 24초에 같은 종료 기준에 도달했고, 진행을 보기 위해 잠시 더 돌렸다(Fig. 17).

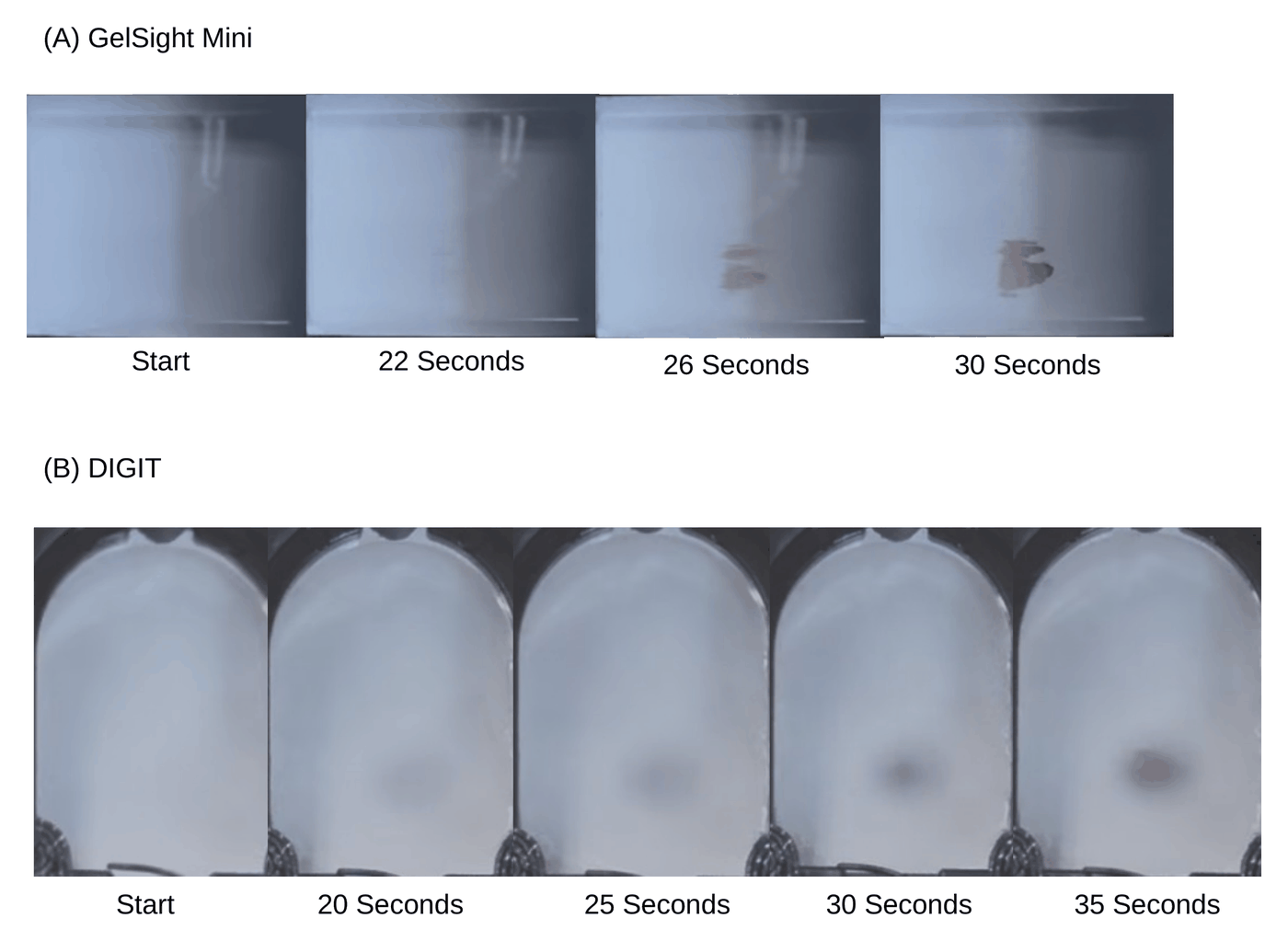

상용 센서 샌딩(Fig. 17). 200 g, 400 grit, 80 rpm. 센서 뒤쪽에서 젤을 통해 찍은 장면. (A) GelSight Mini: 22초까지 변화가 없다가 26초·30초 프레임에 안료층 구멍이 커진다. (B) DIGIT: 20초부터 어두운 얼룩이 생겨 35초까지 짙어진다.

반복 프로브 시험 (§6.2)

대표 센서 하나를 8일 연속, 약 52만 회(6 mm 프로브, 39 N) 눌렀다. 분당 45회 × 8일 = 518,400회로 산술이 맞는다(필자 검산). 프로브 둘레 모양의 희미한 원형 자국이 점점 진해지지만, BGA와 직물 촉각 영상은 8일 내내 거의 변하지 않는다(Fig. 18).

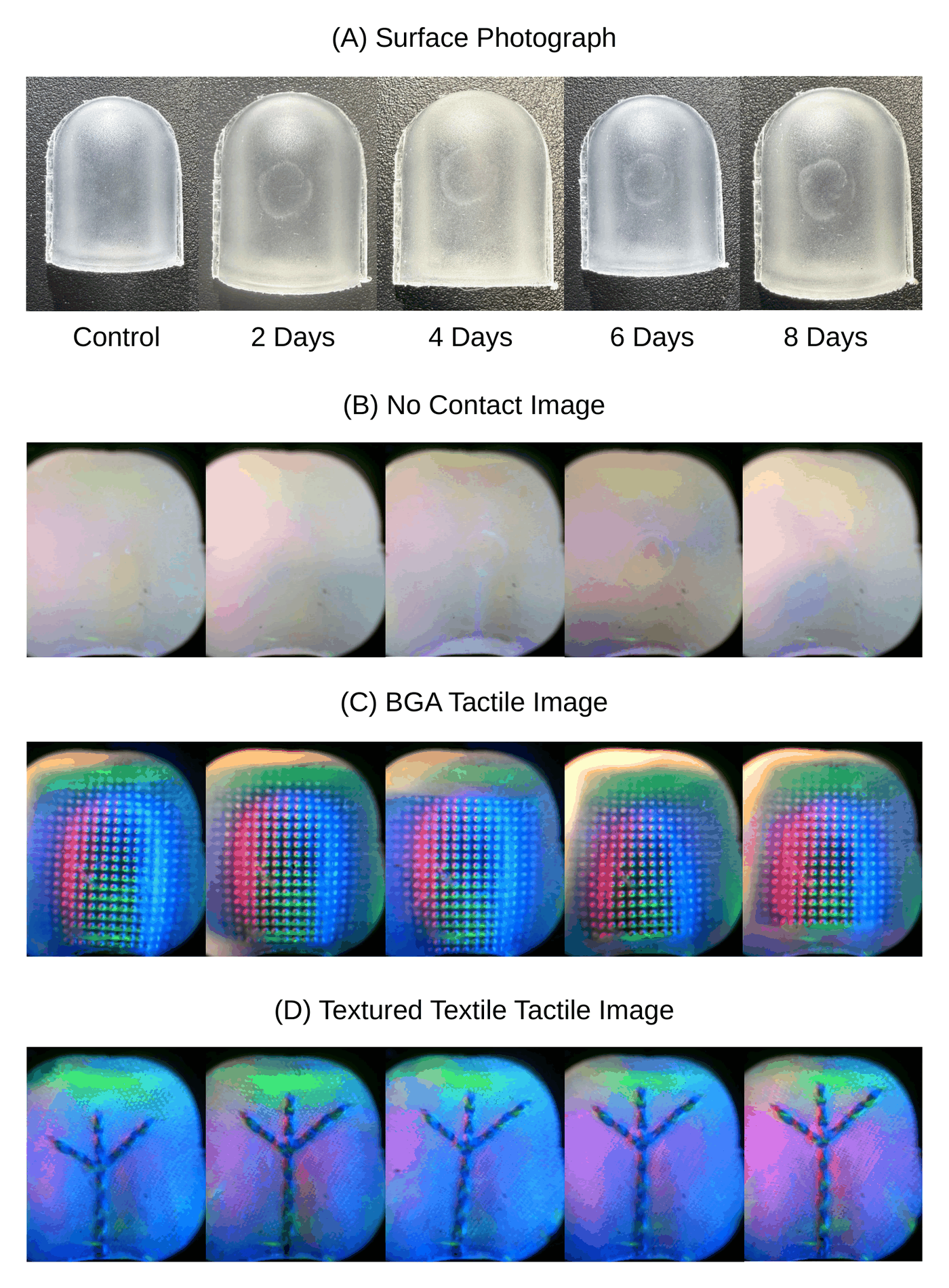

8일 RPT의 진행(Fig. 18). (A) 표면 사진(대조군, 2, 4, 6, 8일), (B) 무접촉 영상, (C) BGA 촉각 영상, (D) 직물 촉각 영상. 원형 자국이 점점 보이지만 촉각 영상의 형태는 유지된다.

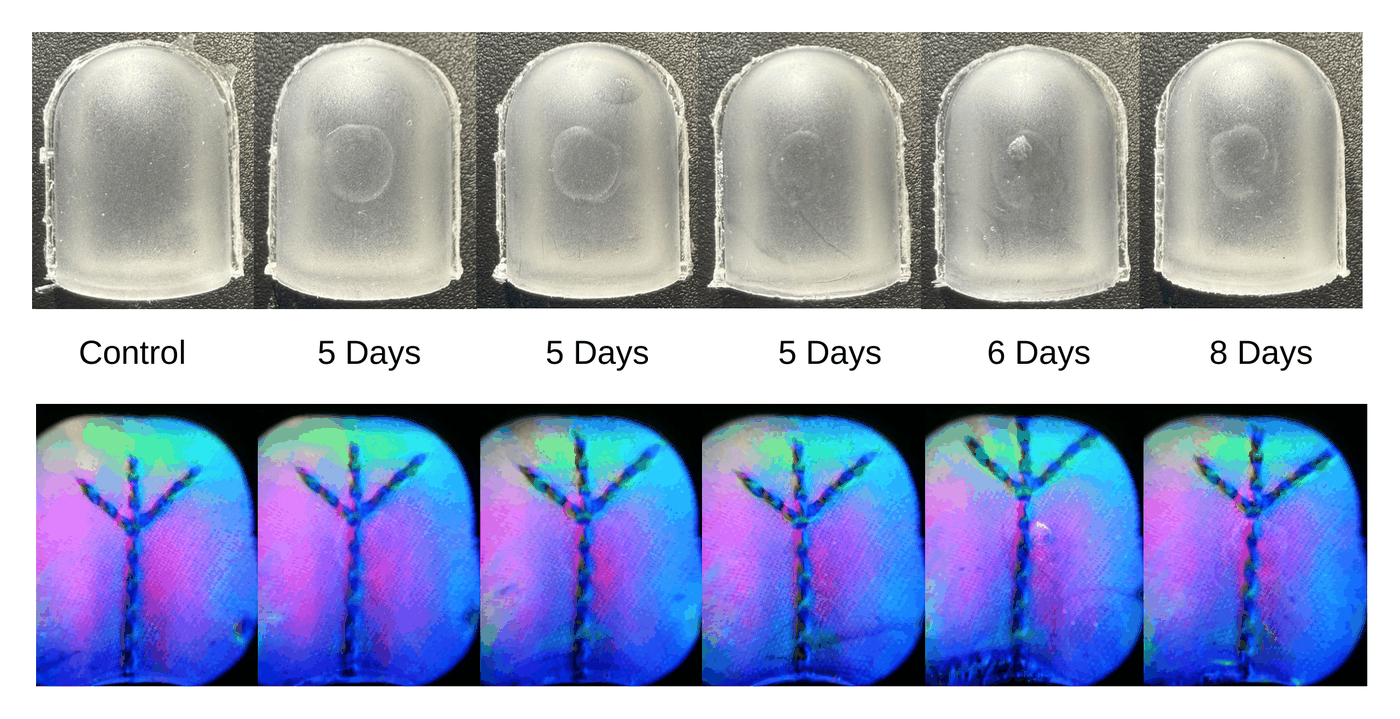

RPT 종료 시점 표본(Fig. 19). 대조군과 5, 5, 5, 6, 8일 표본의 표면 사진(위)과 직물 촉각 영상(아래). 6일 표본에 약 1 mm 박리 기포가 보이고 촉각 영상에도 흰 점으로 나타난다.

9개 센서의 결과를 정리하면 다음과 같다(§6.2).

시험 기간(중단 시점)	센서 수	원형 자국	TPU-젤 박리 기포	종료 시 상태
5일(324,000회)	7	7/7	2개(5일째까지 생김)	모두 사용 가능
6일(388,800회)	1	1/1	1개(6일째까지 생김, 약 1 mm)	사용 가능
8일(518,400회)	1	1/1	없음	사용 가능

사이클 수는 분당 45회 × 24시간 연속을 가정한 필자 계산. 논문은 “대개 하루 24시간”이라고만 쓰고 표본별 실제 누적 횟수는 8일 표본(약 52만 회) 외에는 적지 않았다. 박리 기포를 기간별 행에 배정한 것도 필자 추정이다. 원문은 “두 개는 5일째까지, 하나는 6일째까지 생겼고, 6일 표본에 약 1 mm 기포, 8일 표본은 박리 없음”이라고만 쓴다.

저자가 짚는 유일한 “진행형” 고장 모드는 TPU-젤 박리다. 박리 기포는 시험이 계속되면 천천히 자라고 결국 촉각 영상을 방해할 수 있다고 쓴다(§6.2). 즉 이 설계의 다음 약점은 표면 마모가 아니라 계면이고, 저자들도 향후 과제 첫 줄에 박리 저항을 올린다(§8).

상용 센서와의 RPT 비교 (§6.3)

같은 RPT에서 GelSight Mini는 약 35분, DIGIT는 약 25분에 안료 표면막이 처음 파열했고, 진행을 보려고 60분까지 계속했다. 두 센서 모두 프로브가 찍은 원형 자국을 따라 표면이 마모되며 망가졌다(§6.3).

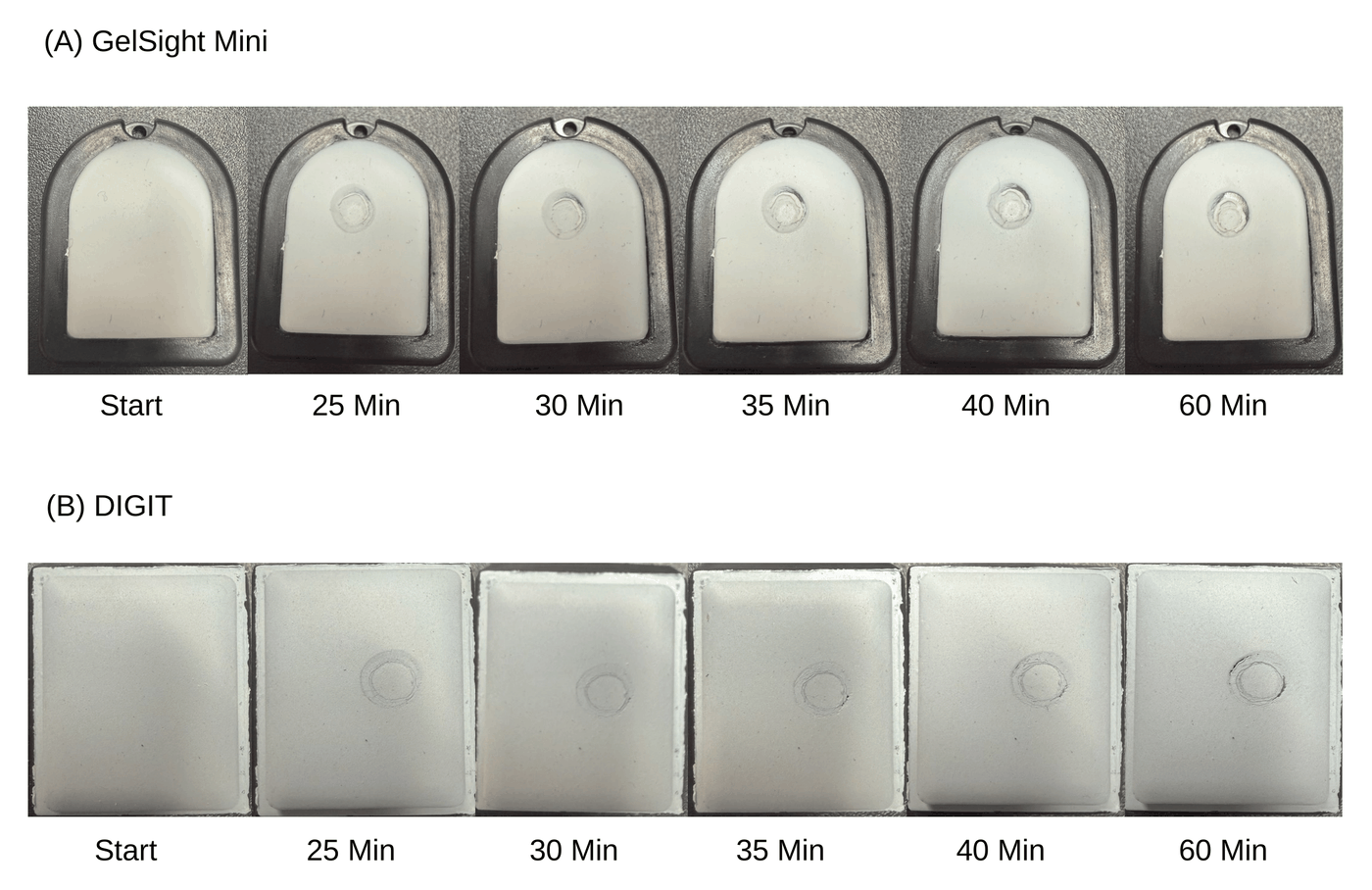

상용 센서 RPT(Fig. 20). 시작, 25, 30, 35, 40, 60분의 표면 사진. (A) GelSight Mini, (B) DIGIT. 25분 프레임부터 원형 자국이 보이고, 이후 자국을 따라 안료막이 벗겨진다.

저자는 바로 이어 단서를 단다. “상용 센서는 형상, 엘라스토머 구조, 보호면 설계, 의도된 사용 조건이 모두 다르므로 이 측정은 공통 실험실 시험에서의 비교로 해석해야 하며 전체 내구성의 평가가 아니다”(§6.3).

헤드라인 “두 자릿수 이상”을 표로 검산하기

초록과 §7의 “more than two orders of magnitude”를 논문 자신의 수치로 나눠 본다(전부 필자 계산).

비교	분자(개발 센서)	분모(상용)	비율	성격
샌딩 표준 조건 vs DIGIT	180분	0.5분	360×	첫 파열 대 첫 파열
샌딩 표준 조건 vs Mini	180분	0.4분	450×	첫 파열 대 첫 파열
샌딩, 초록 표현의 보수적 끝	2시간	30초	240×	같은 종료 기준
샌딩, Fig. 16의 가장 짧은 표본(조건 미기재)	105분	0.5분	210×	참고용
RPT 5일 vs Mini	7,200분	35분	약 206×	하한(개발 센서는 미고장)
RPT 5일 vs DIGIT	7,200분	25분	288×	하한
RPT 8일 vs DIGIT	11,520분	25분	약 461×	하한, 표본 1개

어느 쪽으로 계산해도 100배는 넘는다. 그러므로 “두 자릿수 이상”이라는 표현 자체는 과장이 아니다. 논문은 “200배”, “300배” 같은 구체 배수를 쓰지 않는다. 가장 불리한 짝(RPT 5일 대 Mini 35분)이 약 206배이고, 샌딩 표준 조건은 360~450배다. RPT 쪽은 개발 센서가 고장 나기 전에 시험을 멈췄으므로 저자 말대로 하한이다(§7, §8).

논의와 결론 (§7~8)

§7은 세 축으로 결론을 낸다. ① 가속 조건에서 두 자릿수 이상의 내구성 개선, ② 손상이 점진적으로 진행되어 손상 시작 뒤에도 유용한 촉각 영상이 남는다는 것, ③ 분해·전기 분리·광학 재정렬·재보정·특수 공구 없이 플라스틱 지렛대 하나로 카트리지를 바꿀 수 있다는 것. 여기에 “두 시험 장비는 싸고 구하기 쉬워 개발 도구로도 유용했다”를 더하고, 다만 표준 시험으로 쓰려면 실험실 간 반복 시험과 통계적 특성화가 더 필요하다고 인정한다. 공정 변수(막 구조, 계면 처리, 환경 조건, 코팅액 준비)가 내구성에 크게 영향을 줬지만 변수별로 독립적으로 조사하지 않아 기여를 정량화할 수 없다는 고백도 §7에 있다.

향후 과제는 셋이다: 반복 하중에서의 계면 박리 저항 향상, 표준 마모 매체로 샌딩 재현성 개선, 경사형 TPU 구조가 촉각 감도를 유지하면서 계면 응력을 줄이는지 확인(§8).

직관: “더 단단하게”가 아니라 “층을 나눠 맡긴다”

이 설계의 요점은 역할 분리에 있다. 부드러워야 하는 일(형상을 받아들이고 빨리 회복하기)은 Shore A 6.5 실리콘이 맡고, 닳지 않아야 하는 일(마찰과 집중 하중 견디기)은 Shore A 70 TPU 막이 맡는다. 막이 85 µm로 얇아서 젤의 순응성을 크게 해치지 않는다는 것이 설계 가정이다. GelSight형 센서에서 반사 안료층은 광학 기능과 접촉면 역할을 동시에 하는데, 이 센서는 안료를 없애고 그 자리에 기계적 보호만 하는 투명 막을 둔다. 광학 기능은 텍스처와 내부 산란이 맡는다.

RPT 결과의 패턴도 이 관점으로 읽힌다. 상용 센서는 프로브 둘레의 원형 자국을 따라 안료막이 갈려 나갔다. 측면 1.1 mm 이동이 자국 가장자리를 반복해서 문지른 셈이다. 개발 센서는 같은 자리에 자국이 생기지만 TPU가 버티고, 대신 그 아래 계면이 먼저 떨어지기 시작한다(박리 기포). 약한 고리가 표면에서 계면으로 옮겨 간 것이다. 저자들이 향후 과제로 경사형 TPU를 다시 꺼내는 것도 같은 이유로 보인다. 계면 전단을 줄이려고 처음에 시도했다가 단순성 때문에 접었던 그 구조다.

비판적으로 보면

강점

• 시험 절차를 숫자로 공개했다. 드럼 지름·사포·회전수·하중 환산, 프로브 지름·경사·로드셀 용량·피크 유지·사이클, 종료 판정 방법까지 적혀 있어 다른 연구실이 같은 장비를 싸게 만들 수 있다. 저자가 기여 (4)로 내세운 부분이고, VBTS 내구성 문헌에 공통 기준이 없다는 문제 제기와도 맞닿아 있다.
• 공정 조건이 재현 가능한 수준으로 구체적이다. 재료 등급(XP565, 1170A10, SS4120, Septon 2104), 용액 조성(7 wt.%, THF:MEK = 80:20), 온도·시간이 다 있다. 하드웨어 논문 중 이 정도로 쓴 경우는 흔치 않다.
• “고장의 형태”를 수명과 별개의 평가 축으로 세웠다. 첫 파열 시점과 촉각 영상이 쓸모를 잃는 시점을 구분하고 사진으로 보여 준다(Fig. 15·16·18·19). 산업 배치에서 교체 시점을 계획할 수 있느냐는 질문에 직접 닿는 관점이다.
• 저자 스스로 해석 범위를 좁힌다. “현장 수명을 예측하지 않는다”(§5, §7), “RPT 수치는 하한이다”(§7, §8), “상용 센서와는 공통 시험 비교일 뿐 전체 내구성 평가가 아니다”(§6.3), “변수별 기여는 정량화할 수 없다”(§7). 헤드라인을 과장하지 않는다.
• 자기 설계의 다음 약점을 명시한다. 9개 중 3개에서 박리 기포가 생겼고 이것이 촉각 손실로 이어질 수 있는 유일한 고장 모드라고 밝힌다.

약점·한계

• 제목은 “for Robotic Manipulation”인데 로봇 조작 실험이 하나도 없다. 손끝을 손에 달아 파지·조작을 한 결과, 하다못해 로봇 팔로 물체를 반복해서 만진 결과도 없다. 모든 결과가 벤치 시험이다. “산업용 로봇 응용”과 “가혹한 작업 환경”은 서론·논의·결론에 동기와 전망으로 여러 번 등장하지만(§1, §7, §8), 저자 스스로 현장 수명 예측이 아니라고 하는 가속 시험이 유일한 근거다.
• 감도·해상도를 전혀 재지 않았다. 내구성과 감도의 트레이드오프를 서론에서 문제로 세워 놓고(§1) 감도 쪽은 측정하지 않는다. 85 µm, Shore A 70의 TPU 막이 공간 해상도, 깊이 재구성, 힘 감도를 얼마나 낮추는지 수치가 없다. 영상 품질 근거는 Fig. 6의 정성 예시 6장뿐이고, 상용 센서와 같은 물체로 영상을 비교하지도 않았다. 카메라 모델·해상도·프레임률도 “miniature color camera” 외에는 적혀 있지 않다. 리뷰어가 보기에 이 논문의 가장 큰 공백이다. 내구성 개선이 감도를 얼마나 희생했는지 모르면 GelSight Mini·DIGIT와의 비교가 “같은 물건의 더 튼튼한 버전”인지 “다른 작동점의 다른 물건”인지 판단할 수 없다.
• “점진적 퇴화”는 측정이 아니라 사진 판독이다. “little interference”, “retained useful detail”, “functionally usable”을 판정한 정량 지표(영상 유사도, 접촉 검출 성능, 깊이 오차 등)가 없다. 실제로 Fig. 15의 102분 BGA 영상에는 어두운 긁힘이 생기고, Fig. 16의 직물 영상에는 마모 타원이 밝게 겹쳐 보인다. 저자에게 “쓸 만하다”는 것이 학습된 촉각 모델이나 형상 재구성에도 쓸 만하다는 뜻인지는 알 수 없다.
• “교체 시 재정렬·재보정 불필요”는 설계 의도로만 제시된다. 카트리지에 전자·광학 부품이 없으니 전기·광학 재연결이 필요 없다는 것은 구조(Fig. 2)로 보이는 사실이다. 하지만 재보정이 필요 없다는 것은 다른 주장이다. 새 카트리지가 같은 무접촉 영상과 같은 촉각 응답을 준다는 카트리지 간 편차 데이터가 있어야 성립하는데, 논문은 이를 측정하지 않았다. 교체 소요 시간도 재지 않았다. 원 DIGIT 논문이 이미 “제조 편차 때문에 손상된 젤을 바꾸면 재보정·재학습이 필요할 수 있다”를 VBTS의 약점으로 꼽았고, Sparsh-X 같은 학습 기반 촉각 표현은 센서 외관 변화에 민감할 수 있다. 그래서 이 주장은 검증이 가장 필요한 지점이다.
• 교체형 구조 자체는 새롭지 않다. 이 논문이 비교에 쓴 표본부터가 GelSight Mini “Replacement Gel”과 DIGIT “Replacement Cartridge”다(§5.5). DIGIT는 원 논문에서 이미 나사 하나로 엘라스토머를 교체하는 구조를 내세웠다. 기여 (3)의 차별점은 “공구 없이 스냅, 플라스틱 지렛대 하나”라는 정도이고, 논문은 이 차이를 상용 제품과 비교하지 않는다.
• 상용 센서 비교의 공정성: 종료 판정 방법이 다르다. 상용 센서의 샌딩 종료는 영상 녹화로 초 단위 판정, 개발 센서는 5~10분 간격 육안 관찰(파열 직전에만 더 자주)이다(§5.4, §5.5). RPT에서도 상용 센서는 5분마다 사진, 개발 센서의 점검 간격은 적혀 있지 않다. 관찰 간격이 성기면 파열 시점이 늦게 기록될 수 있다. 크기로 보면 10분은 180분의 6% 정도라 “두 자릿수” 결론을 뒤집지는 않지만, 판정 방법을 맞추지 않은 것은 사실이다.
• 상용 센서 비교의 공정성: 접촉 기하와 지지 조건이 다르다. 개발 센서는 둥근 손끝이고 상용 센서는 평평한 표면을 20° 기울여 프로브 경사면과 맞췄다. 같은 39.2 N이라도 둥근 표면의 약간 빗나간 위치와 평평한 표면의 면 접촉은 응력 분포가 다르다. 상용 센서는 자기 하우징이 아니라 3D 프린트 지그에 교체용 젤만 물렸으므로 지지 강성도 실제 제품과 다를 수 있다. 상용 젤의 두께·경도, 4 kgf에서의 침투 깊이와 측면 변위는 보고되지 않았다. 행정을 고정하는 방식이라 젤 두께가 다르면 같은 피크 하중이 다른 변형 상태를 뜻한다. 이런 차이가 어느 쪽에 유리한지는 논문만으로 판단할 수 없다. 저자도 §6.3에서 형상·구조 차이를 인정한다.
• 상용 센서 비교의 공정성: 비교 대상 층이 다르다. 상용 센서에서 파열한 것은 얇은 안료(반사) 표면막이고, 개발 센서에서 버틴 것은 85 µm 전용 보호막이다. 반사 코팅은 광학 기능층이고 보호막으로 설계된 층이 아니다. 따라서 이 비교는 “TPU 보호막 + 투명 센서” 대 “보호막 없는 안료형 센서”의 비교에 가깝다. 공정한 대조군은 같은 TPU 막을 씌운 안료형 카트리지일 텐데(안료형 카트리지 자체는 Fig. 4 아래 줄에 있지만 같은 TPU 막을 썼는지는 적혀 있지 않다), 저자는 “약간의 수정으로 적용 가능할 것”이라고만 하고 시험하지 않았다(§2, §7).
• 상용 RPT의 하중 수준이 그 제품의 정상 사용 범위인지 논의가 없다. 공칭 약 1.4 MPa(필자 계산)는 의도적으로 가혹한 설정이다. 저자는 개발 센서에 대해 “의도적으로 가혹하다”고 쓰지만, 같은 하중이 상용 센서에 어느 정도의 과부하인지는 논하지 않는다.
• 표본 수가 작고 분산 보고가 부족하다. 상용 센서 샌딩은 제품별 n=1, 개발 센서 표준 조건 n=2, 300 g은 n=1이다. 상용 RPT의 표본 수는 “별도 표본”이라고만 적혀 있다. 제품별로 3개를 사서 1개를 샌딩에 썼으니 RPT는 많아야 2개다. 수치도 제품별 하나씩만 보고된다.
• Table 1과 그림 사이의 표본 관계가 불명확하다. Table 1의 표준 조건은 n=2, 범위 176~184분인데, Fig. 16의 “대표 표본 5개”는 184, 178, 160, 163, 105분이고 176분 라벨은 없다. Fig. 15의 진행 사례는 102분에 파열했고 Table 1 표본이 아니라고 명시돼 있다. 이 표본들의 조건(하중, 사포, 공정 버전)이 적혀 있지 않아 단정할 수 없다. 다만 Fig. 16의 다섯 표본이 표준 조건이었다면 평균은 약 158분, 최소는 약 1.75시간이 되어 초록의 “약 2~3시간”이 산포를 좁게 보여 주는 셈이다(필자 계산). 산포를 넓게 잡아도 Fig. 16의 최솟값으로 210배라 “두 자릿수” 결론은 유지된다.
• 변수별 근거가 빠진 개발 서사. 다층 TPU와 단일 TPU의 비교, 열 컨디셔닝의 “2~3배” 효과, TPE-S의 압축 영구변형이 모두 결과 문장으로만 있다. 저자도 §7에서 변수별 기여를 정량화할 수 없다고 인정한다. 내구성을 만든 것이 재료인지, 두께인지, 계면 처리인지, 컨디셔닝인지 독자는 알 수 없다.
• RPT는 행정 고정이고 하중 이력이 없다. 피크 하중을 “주기적으로 확인했다”고만 하고, 며칠에 걸친 하중 기록은 실리지 않았다. 자국이 생기거나 젤이 조금씩 영구변형하면 같은 행정에서 피크 하중이 줄어 시험이 점점 덜 가혹해질 수 있다. 이 효과가 있었는지 확인할 수 없다.
• 안료 없는 투명 센서의 고유 약점은 다루지 않는다. 바깥 조명이 내부 영상에 섞이는 문제를 텍스처가 줄인다고 서술하지만(§2.1), 외부 조도에 따른 영상 변화는 재지 않았다. 같은 TIR 계열인 LightTact가 강한 외부 조명에서의 비접촉 영상 밝기를 정량으로 보고한 것과 대조된다.
• 공개 자료가 없다. CAD, 몰드 도면, 시험 장비 설계, 원시 데이터(파열 시간 개별값, RPT 하중 로그)가 공개되지 않았다. 시험 절차를 표준 후보로 내세운 논문이라 특히 아쉽다.

관련 연구와의 자리 매김

축	대표 연구	이 논문과의 관계
GelSight형 고해상도 VBTS	GelSight(Yuan et al., 2017), DIGIT, Romero et al.(2020)의 둥근 손끝	형상·구조의 직계 후손. 이 논문은 영상 원리가 아니라 표면의 수명을 바꾼다
투명·선택 투과 표면	FingerVision, See-Through-your-Skin, Finger-STS, TIRgel, TacThru, LightTact	안료 없는 표면 + TIR이라는 점을 공유한다. 이 논문은 텍스처로 원거리 상을 흐리는 쪽을 택했고, 시각 정보 활용은 목표가 아니다
내구성·보호층	Rayamane et al.(2022) 라텍스 보호층, PolyTouch(2025) 보호된 교체형 인터페이스, Davis & Stuart(2025) 폴리우레탄 VBTS 벤치마크	가장 가까운 선행 연구들이다. 저자는 결과가 이들과 “일관된다”고 하면서도 하중·매체·종료 기준이 달라 수치 비교는 불가능하다고 쓴다(§7)
촉각 손끝 플랫폼	Digit360, EyeSight Hand의 GelSim(ple)	다중 감각·손 통합 쪽으로 간 플랫폼들과 달리 이 논문은 소모품 관점의 유지보수성을 다룬다. Digit360 리뷰가 남긴 “보호층과 감도의 트레이드오프” 질문에서 내구성 절반만 답한다

이 논문을 읽고 나면 다음 논문이 무엇을 보여 줘야 하는지가 비교적 명확하다. ① 같은 TPU 막을 씌운 안료형·마커형 카트리지의 내구성과 영상 품질, ② TPU 막 유무에 따른 해상도·깊이·힘 감도의 정량 비교, ③ 카트리지 교체 전후 같은 보정·같은 학습 모델이 그대로 통하는지, ④ 실제 로봇 손에 달고 조작 작업을 반복하면서 수명을 잰 결과다.

요약

이 논문은 시각 기반 촉각 손끝의 표면을 투명 실리콘 젤 + 85 µm TPU 보호막 + 스냅식 교체 카트리지로 다시 만들고, 직접 설계한 두 가속 시험으로 그 효과를 잰다. 같은 시험에서 GelSight Mini·DIGIT 교체용 젤은 샌딩 24~30초, 반복 프로브 25~35분에 표면막이 파열했고, 개발 센서는 샌딩 평균 180분(n=2), 반복 프로브는 9개 모두 5~8일 시험 종료까지 사용 가능했다. 자기 수치로 나눠 보면 가장 불리한 짝도 약 200배라 “두 자릿수 이상”은 정직한 표현이다. 공정 조건과 시험 절차를 숫자로 공개한 점, 손상 이후의 촉각 영상을 따로 본 점, 해석 범위를 스스로 좁힌 점은 좋다.

그러나 이 결과가 말해 주는 것은 “안료막을 보호막 없이 쓰는 상용 센서보다, 전용 보호막을 씌운 투명 센서가 가혹한 벤치 시험에서 훨씬 오래 버틴다”까지다. 감도·해상도 비용은 재지 않았고, 퇴화가 “점진적”이라는 판단은 사진 판독이며, “재보정 불필요”와 “로봇 조작용”은 시험되지 않은 주장이다. 상용 센서와는 형상·지지·종료 판정 방식이 다른 채 비교됐고 표본은 제품별 1~2개다. 내구성 연구의 기준점으로는 쓸모가 크지만, 실제 로봇 손에서 이 손끝을 쓸지 판단하려면 위의 ①~④가 더 필요하다.
